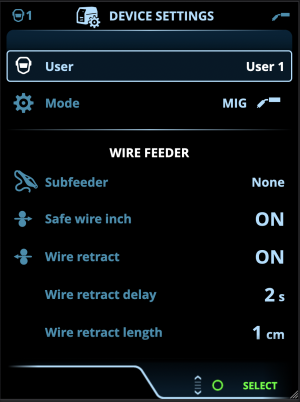

Painel de controle AP/APC: Configurações do dispositivo

Alteração de configurações

Gire o botão de controle da direita para destacar o parâmetro das configurações desejado.

Pressione o botão de controle da direita para selecionar o parâmetro das configurações para ajuste.

Gire o botão de controle da direita para selecionar o valor das configurações.

>> Dependendo do parâmetro das configurações a ser ajustado, consulte também a tabela de Configurações abaixo para obter mais detalhes.

Confirme o novo valor/seleção e feche a visualização de ajuste pressionando o botão de controle da direita.

Usuários

As configurações do sistema podem ser personalizadas para até dez usuários diferentes. Além das configurações do sistema, os canais de memória são específicos do usuário. Cada usuário pode ter até 100 canais MIG, 10 canais TIG, 10 canais MMA e 10 canais de goivagem. O canal de memória e as configurações do sistema são salvas automaticamente para o usuário conectado.

Configurações

Parâmetro	Valor do parâmetro	Descrição
Usuário	Usuário atual	Sempre há um usuário conectado ao sistema. Quando um novo usuário faz login, o usuário anterior é automaticamente desconectado. No caso de uma instalação de alimentador de arame duplo misto em que o outro alimentador de fios é um modelo manual, o usuário 1 é automaticamente aplicado e a alteração do usuário é desabilitada.
Modo	MIG/TIG/MMA/Goivagem	Nota: para soldagem TIG, a polaridade (+/-) deve ser invertida. Para mais informações, consulte Instalação dos cabos.
Tempo da demonstração	DESLIGADO/LIGADO	O recurso do tempo de demonstração permite que você experimente recursos e funções opcionais de soldagem sem licença por um tempo limitado. O tempo total de demonstração disponível é de 3 horas. O tempo de demonstração só passa durante a soldagem usando-se um recurso de soldagem para o qual você não tem licença. Quando o tempo de demonstração está em ON, o tempo restante é mostrado no visor.
Bloqueio de configurações	Não em uso/Desbloqueado/Bloqueado	O bloqueio de configurações é usado para restringir alterações a um conjunto predefinido dos parâmetros de soldagem e das configurações do dispositivo. Quando esta funcionalidade está activada, as definições podem ser bloqueadas e desbloqueadas nas definições do dispositivo. Um código PIN pode ser definido para o bloqueio de configurações. Para mais informações, consulte Bloqueio de configurações.

Controle remoto	DESLIGADO / Controle remoto manual / Pistola remota Padrão = DESLIGADO	Se o controle remoto não estiver conectado, essa seleção não estará disponível. Nota: Esta definição não afecta e não é afetada pelo controlo remoto do HR55.
Modo de controle remoto (com controle remoto de um botão)	Velocidade de avanço do arame ou corrente/Canal	Isso determina o que é alterado com o controle remoto, os parâmetros de soldagem ou o canal de memória (canais disponíveis: 1...5). Os parâmetros são específicos do processo. Se o controle remoto não estiver conectado e o remoto não selecionado, essa seleção não estará disponível. Nota (controle remoto de 2 botões): quando o modo remoto é definido como "Canal", apenas o botão esquerdo do controle remoto está em uso. Nota: Se o controlo remoto HR55 também estiver ligado, o parâmetro que é selecionado aqui não pode ser ajustado com o controlo remoto HR55.
Modo de controle remoto (com controle remoto de dois botões)	Parâmetro de soldagem/Canal

Subalimentador (em modo MIG e somente com alimentador de arame X5 300)	Modelo de subalimentador/Nenhum Padrão = Nenhum	Se um subalimentador compatível estiver conectado, selecione-o na lista. Subalimentadores compatíveis: SuperSnake GTX (10m, 15m, 20m, 25m), Binzel PP401D, Binzel PP36D.
Avanço do arame seguro (somente com MIG)	DESLIGADO/LIGADO	Quando LIGADO, se o arco não se acende o arame de enchimento é alimentado 5 cm. Quando DESLIGADO, 5 m de arame de enchimento são alimentados.
Retração do arame	DESLIGADO/LIGADO	Este é um recurso de retração automática do arame. Assim que o arco é extinto, o arame é retraído para maior segurança. O usuário pode alterar as configurações de retração e o comprimento do arame. Nota: A função de retração do fio será desativada se um subalimentador estiver conectado.
– Atraso na retração do arame	2...10 s, passo 1 Padrão = 5 s
– Comprimento de retração do arame	1 a 10 cm, passos de 1 Padrão = 2 cm

Idioma	Idiomas disponíveis	Permite que o usuário selecione o idioma do painel de controle em uma lista de idiomas disponíveis.
Data dos dados de soldagem	0...30 s, passo 1 0 = DESLIGADO Padrão = 5 s	Isso define se e por quanto tempo o resumo dos dados de soldagem é mostrado após cada solda.
Média de dados da solda	Sem inclinações/Solda inteira Padrão = Sem inclinações	Este recurso permite ao usuário alterar a forma como as médias dos dados de soldagem são calculadas: com ou sem as fases de inclinação no início e no final da solda. Esta configuração afeta o cálculo das médias para o seguinte: tensão de soldagem (terminal e tensão do arco), corrente de soldagem, potência de soldagem e velocidade de alimentação do arame.
Brilho	1...10	O brilho do visor do painel de controle.
Data	Data atual	Configurações de data.
Hora (24 h):	Hora atual	Configuração da hora no formato 24h.
Protetor de tela	DESLIGADO/1...120 min, passo 1 Padrão = 5 min	A imagem do protetor de tela é exibida após o período de tempo definido. Por padrão, o logotipo da Kemppi é exibido. Para alterar a imagem do protetor de tela, consulte Atualização via USB.
Visor desligado	DESLIGADO/1...120 min, passo 1 Padrão = 5 min	O visor do painel de controle é desligado após o período de tempo definido. A luz do botão de controle direito acende quando o visor está desligado.

Calibração cabo (somente com MIG)	Iniciar/Cancelar	A data, hora e as informações de calibração da calibração anterior também são mostradas. Consulte Calibração do cabo de soldagem quanto à calibração do cabo.
Water cooling (Resfriamento a líquido)	DESLIGADO/Automático/LIGADO Padrão = Auto	Quando LIGADO é selecionado, o líquido arrefecedor circula continuamente. Quando Auto é selecionado, ele circula apenas durante a soldagem.
Proteção do gás	OFF/ON (LIGADO/DESLIGADO) Padrão = DESLIGADO	O protetor a gás evita a soldagem sem gás de proteção. Essa configuração não estará disponível se a proteção do gás não estiver instalada.
VRD (somente com MMA e goivagem)	DESLIGADO/12V/24V Padrão = DESLIGADO	O dispositivo de redução de tensão (VRD) reduz a tensão em vazio para mantê-la abaixo de um determinado valor.

Backup	(Seleção)	Isso permite que as configurações sejam salvas em um cartão de memória USB conectado.
Restaurar	(Seleção)	Isso permite que as configurações sejam restauradas de um cartão de memória USB conectado.
Padrão de fábrica	Iniciar/Cancelar Padrão = Cancelar	Isso redefine o equipamento para as configurações de fábrica.
