Podłączanie kabli

Kabel pośredni najpierw podłącz do podajnika drutu, a potem do źródła prądu. Opisy złączy i ich położenia znajdują się w rozdziałach X5 Wire Feeder 200, X5 Wire Feeder 300 lub X5 Wire Feeder HD300 (w zależności od modelu podajnika drutu).

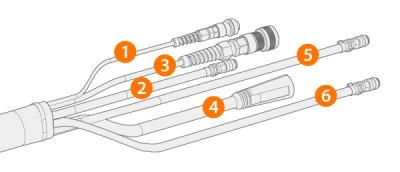

Podłączanie kabla pośredniego do podajnika drutu

1.

Aby uzyskać dostęp do złączy, otwórz klapę komory szpuli.

2.

Podłącz kabel spawania (4) do podajnika drutu. Wsuń kabel jak najdalej się da, a następnie obróć złącze zgodnie z kierunkiem ruchu wskazówek zegara, aby je przymocować.

Jak najmocniej dokręć ręką kabel spawania. Poluzowanie się kabla spawania może spowodować przegrzanie się złącza.

3.

Wsuń wąż gazu osłonowego (2) do złącza węża gazu osłonowego, aż się zablokuje.

4.

Podłącz kabel sterowania (3) do złącza. Obróć kołnierz w kierunku ruchu wskazówek zegara, aby go zablokować.

5.

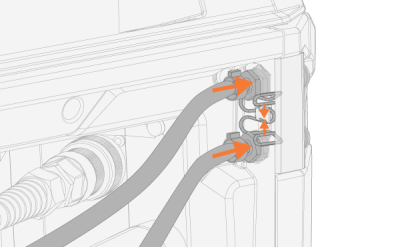

Jeśli zestaw wyposażono w opcjonalny układ chłodzenia, wsuń złącza węży płynu chłodzącego (5, 6) przez szczelinę i do złączy.

>>  Aby zablokować złącza węży, użyj zatrzasku sprężynowego. Po puszczeniu zatrzasku powinien on zablokować się w rowkach złącza węży.

6.

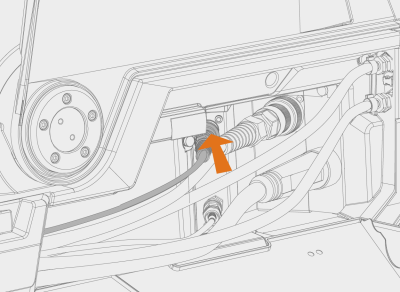

Jeżeli jest używany kabel wykrywania napięcia (1), podłącz go do złącza tego kabla wewnątrz komory.

Osobny kabel wykrywania napięcia jest obsługiwany tylko przez źródła prądu Pulse+.

7.

Zabezpiecz system odciążania kabla.

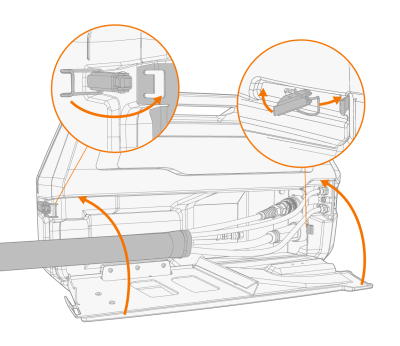

>>  X5 Wire Feeder 200: Umieść kabel w szczelinie podajnika drutu i zablokuj go, zamykając klapę i zatrzaski.

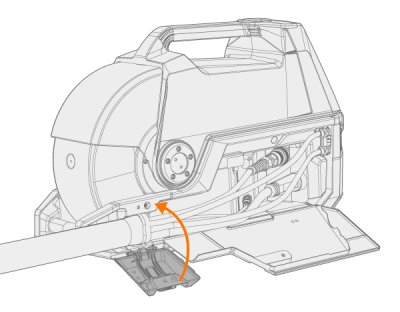

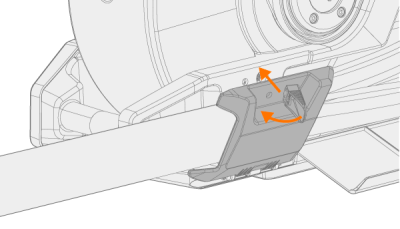

>>  X5 Wire Feeder 300: Umieść blok odciążający kabel w szczelinie podajnika drutu i zablokuj go zatrzaskiem zabezpieczającym końcówki kabli.

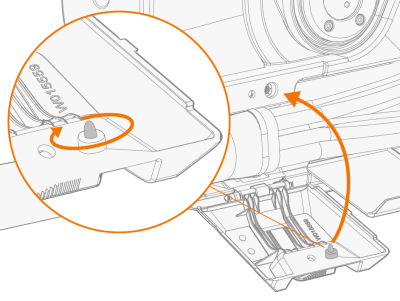

Sprawdzić dokręcenie nakrętki rozporowej i w razie potrzeby dokręcić:

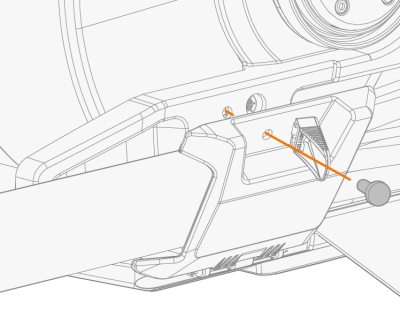

Wskazówka: dodatkowe mocowanie systemu odciążającego podajnika drutu X5 Wire Feeder 300 (śruba M6x16), opcjonalnie:

8.

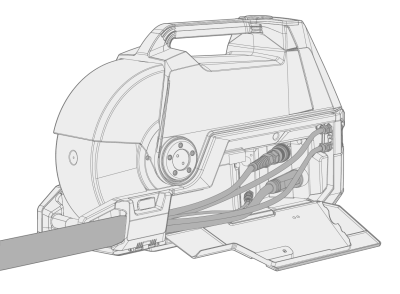

X5 Wire Feeder 300: zamknij i zablokuj drzwiczki komory szpuli.

Podczas podłączania przewodów do podajnika drutu poprowadź je tak, aby pokrywa komory szpuli zamknęła się prawidłowo.

Podczas spawania kabel pośredni się rozgrzewa. Drzwi komory szpuli podajnika drutu muszą być podczas spawania zamknięte. W przypadku otwierania drzwi komory szpuli zaraz po zakończeniu spawania należy zachować ostrożność.

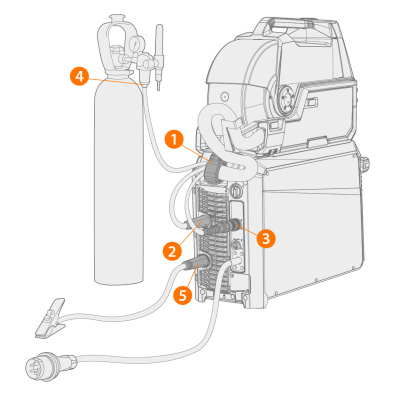

Podłączanie kabla pośredniego i kabla masy do źródła prądu

1.

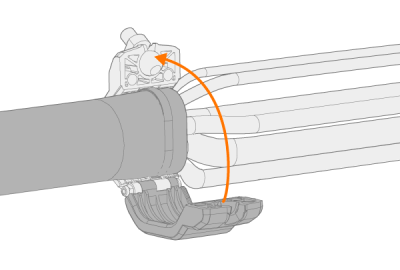

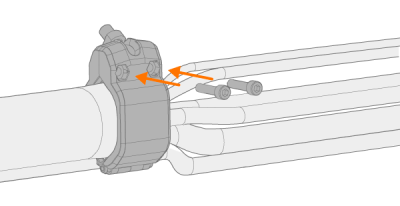

Przymocuj element odciążający kabel (1) do tylnej płyty montażowej.

2.

Podłącz kabel prądu spawania do gniazda z biegunowością dodatnią (+, 2) źródła prądu.

3.

Podłącz kabel masy do gniazda z biegunowością ujemną (–, 5) źródła prądu.

4.

Podłącz kabel sterowania (3) do źródła prądu.

5.

Podłącz wąż gazu osłonowego (4) do butli z gazem.

6.

Jeśli korzystasz z układu chłodzenia, podłącz węże płynu chłodzącego (6). Węże są oznaczone kolorami.

7.

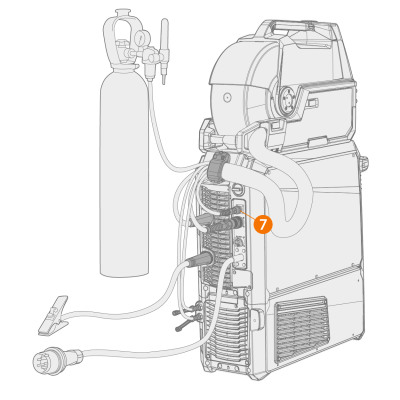

Tylko źródło prądu Pulse+: Jeżeli jest używany kabel wykrywania napięcia, podłącz go do złącza (7) z tyłu źródła prądu.

W większości instalacji spawania techniką MIG/MAG i dla większości drutów spawalniczych kabel prądu spawania modułu podawania drutu jest podłączony do zacisku dodatniego w źródle prądu. Polaryzację można wybrać poprzez podłączenie kabla prądu spawania i kabla masowego odpowiednio do złączy dodatnich lub ujemnych w źródle prądu.

W przypadku spawania metodą TIG należy przełączyć biegunowość (+/-). Polaryzację można wybrać poprzez podłączenie kabla prądu spawania i kabla masowego odpowiednio do złączy dodatnich lub ujemnych w źródle prądu.

Jeśli korzystasz z dwóch podajników drutu, użyj kabla pośredniego przeznaczonego do dwóch podajników.

Należy upewnić się, że wszystkie kable i przewody są podłączone i właściwe dokręcone.

Wymiana elementu odciążającego kabel

Demontaż i wymiana elementu odciążającego kabla pośredniego od strony źródła prądu:

1.

2.
