X5 Wire Feeder 300
W tym rozdziale zamieszczono informacje dotyczące budowy podajników drutu X5 Wire Feeder 300 Manual i 300 AP/APC.
|
Poszczególne modele mogą różnić się od siebie. |
|

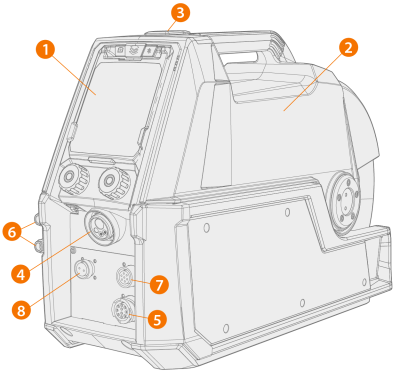

1.
|
Panel sterowania (i osłona panelu na zawiasach) |
>> Więcej informacji na temat panelu sterowania podajnika X5 Wire Feeder 300 AP/APC: Panel sterowania do podajników AP/APC.
>> Więcej informacji na temat panelu sterowania podajnika X5 Wire Feeder 300 Manual: Ręczny panel sterowania.
>> Drzwi komory szpuli
>> Uchwyt
|
Aby ograniczyć ryzyko urazu lub porażenia prądem, przez cały czas spawania górna pokrywa powinna być zamknięta. Przez pozostały czas pokrywa również powinna być zamknięta, aby chronić wnętrze podajnika przed brudem. |
|
|
Uchwyt służy jedynie do przenoszenia urządzenia na niewielkie odległości. Dopuszcza się tymczasowe zawieszanie sprzętu za uchwyt przy użyciu zawiesia (na potrzeby przewozu). |
|
3.
|
Zatrzask pokrywy górnej |
|
4.
|
Eurozłącze kabla spawalniczego |
|
5.
|
Złącze kabla sterowania |
|
6.
|
Złącza doprowadzania i odprowadzania płynu chłodzącego (oznaczone kolorami) |
|
7.
|
Złącze synchronizacji podajnika pośredniego |
|
8.
|
Tylko w podajniku drutu X5 Wire Feeder 300 AP/APC: Złącze kabla rozpoznawania napięcia |
|
|
Informacje o obsługiwanych pośrednich podajnikach drutu można znaleźć w ustawieniach panelu sterowania. |

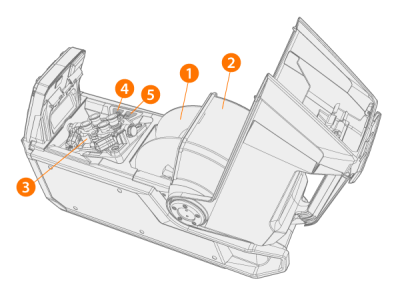

Wnętrze podajnika drutu (komora szpuli)
>> Więcej informacji na temat szpuli drutu: Szpule i adaptery podajnika (300).
|
2.
|
Pokrywa blokująca komory szpuli |
|
3.
|
Mechanizm podajnika drutu |
>> Powoduje wysunięcie drutu elektrodowego przy wyłączonym łuku.
|
5.
|
Przycisk testu wypływu gazu |
>> Pozwala sprawdzić przepływ gazu osłonowego i wypłukać przewód gazowy.

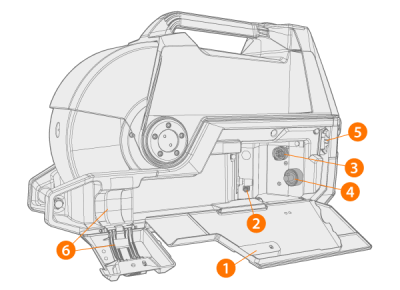

Wnętrze podajnika drutu (komora kabla pośredniego)
|
1.
|
Drzwi i zatrzask drzwi komory kabla pośredniego |
|
2.
|
Złącze węża gazu osłonowego |
|
3.
|
Złącze kabla sterowania |
|
4.
|
Złącze kabla spawalniczego |
|
5.
|
Szczelina montażowa węża płynu chłodzącego |
|
6.
|
System odciążania kabla pośredniego |
|
7.
|

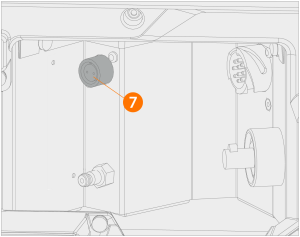

X5 Wire Feeder 300 AP/APC: Złącze kabla czujnika napięcia do kabla pośredniego |
Informacje na temat montażu i podłączania kabli: Kabel pośredni X5 i Podłączanie kabli.
Jeżeli urządzenie ma wbudowany rotametr przepływu gazu, znajduje się on również w komorze kabla pośredniego.
Akcesoria do mocowania podajnika drutu
Podajnik drutu X5 Wire Feeder 300 można zamontować na źródle prądu X5 przy użyciu opcjonalnych akcesoriów montażowych:
|
•
|
stałe płyty montażowe z mechanizmem blokującym do jednego podajnika drutu |
|
•
|
obrotowa płyta montażowa z mechanizmem blokującym do jednego podajnika drutu |
|
•
|
podwójna obrotowa płyta montażowa z dwoma mechanizmami blokującymi do dwóch podajników drutu |
|
•
|
obrotowa płyta montażowa z ramieniem równoważącym do jednego podajnika drutu. |
