Kabel pośredni X5

Kable pośrednie X5 FastMig są dostępne w wersji o różnej długości i konfiguracji stosownie do konfiguracji systemu spawalniczego.

Informacje na temat kabla pośredniego: Instalacja kabli (X5 WF 200, X5 WF 300, X5 WF HD300) i Montaż kabli (X5 WF HD200).

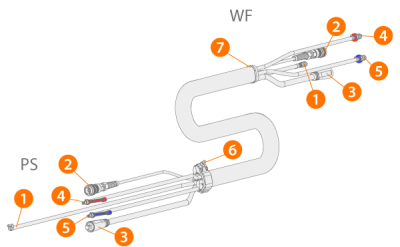

Z chłodzeniem cieczą

(PS = od strony źródła prądu, WF = od strony podajnika drutu).

1. Wąż gazu osłonowego
2. Kabel sterujący
3. Kabel prądu spawania
4. Wąż płynu chłodzącego (wylotowy/wlotowy, oznaczone kolorami)
5. Wąż płynu chłodzącego (wylotowy/wlotowy, oznaczone kolorami)
6. Kołnierz odciążający kabel (po stronie źródła prądu)
7. Blok odciążający kabel (po stronie podajnika drutu)

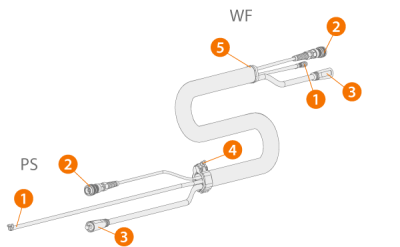

Bez chłodzenia cieczą

(PS = od strony źródła prądu, WF = od strony podajnika drutu).

1. Wąż gazu osłonowego
2. Kabel sterujący
3. Kabel prądu spawania
4. Kołnierz odciążający kabel (po stronie źródła prądu)
5. Blok odciążający kabel (po stronie podajnika drutu)

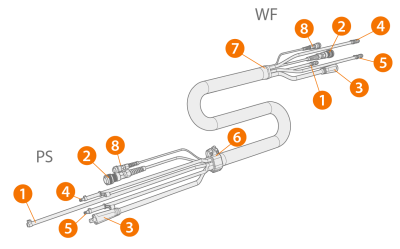

Z kablem wykrywania napięcia i chłodzeniem cieczą

(PS = od strony źródła prądu, WF = od strony podajnika drutu).

1. Wąż gazu osłonowego
2. Kabel sterujący
3. Kabel prądu spawania
4. Wąż płynu chłodzącego (wylotowy/wlotowy, oznaczone kolorami)
5. Wąż płynu chłodzącego (wylotowy/wlotowy, oznaczone kolorami)
6. Kołnierz odciążający kabel (po stronie źródła prądu)
7. Blok odciążający kabel (po stronie podajnika drutu)
8. Kabel wykrywający napięcie.

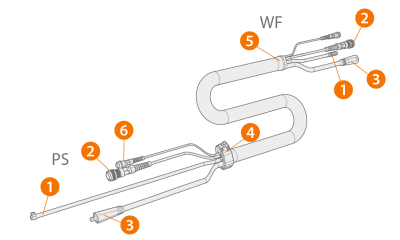

Z kablem wykrywania napięcia, bez chłodzenia cieczą

(PS = od strony źródła prądu, WF = od strony podajnika drutu).

1. Wąż gazu osłonowego
2. Kabel sterujący
3. Kabel prądu spawania
4. Kołnierz odciążający kabel (po stronie źródła prądu)
5. Blok odciążający kabel (po stronie podajnika drutu)
6. Kabel wykrywający napięcie.

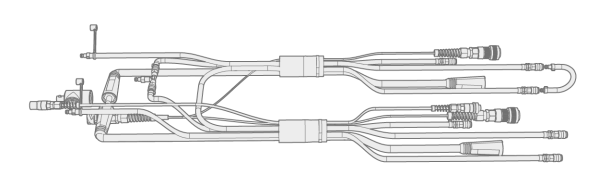

Adapter do kabla na potrzeby pracy z dwoma podajnikami

Adapter do kabla na potrzeby pracy z dwoma podajnikami dzieli kabel pośredni do podłączania do dwóch podajników drutu.

Parametry kabla pośredniego

Kabel Typ kabla*

Długość kabla

 Chłodzenie Typ złączy
X57002MW 70 mm2 2 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd)
X57005MW 70 mm2 5 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd)
X57010MW 70 mm2 10 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd)
X57015MW 70 mm2 15 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd)
X57020MW 70 mm2 20 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd)
X57030MW 70 mm2 30 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd)
X57040MW 70 mm2 40 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd)
X57002MG 70 mm2 2 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)
X57005MG 70 mm2 5 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)
X57010MG 70 mm2 10 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)
X57015MG 70 mm2 15 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)
X57020MG 70 mm2 20 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)
X57025MG 70 mm2 25 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)
X57030MG 70 mm2 30 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)
X57035MG 70 mm2 35 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)
X57005MWV 70 mm2 5 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X57010MGV 70 mm2 10 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X57010MWV 70 mm2 10 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X57002MGV 70 mm2 2 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X57002MWV 70 mm2 2 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X57005MGV 70 mm2 5 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X57020MGV 70 mm2 20 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X57020MWV 70 mm2 20 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X57030MGV 70 mm2 30 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X57030MWV 70 mm2 30 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X59502MW 95 mm2 2 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd)
X59502MWV 95 mm2 2 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd), 2-pinowe (wykrywanie napięcia)
X59505MW 95 mm2 5 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd)
X59510MW 95 mm2 10 m Chłodzenie cieczą 10-pinowe (sterowania), zatrzaskowe (woda/gaz), DIX (prąd)
X59502MG 95 mm2 2 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)
X59505MG 95 mm2 5 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)
X59510MG 95 mm2 10 m Chłodzenie gazem 10-pinowe (sterowania), zatrzaskowe (gaz), DIX (prąd)

*Kabel prądu spawania
