Montaż kabli (X5 WF HD200)

Kabel pośredni najpierw podłącz do podajnika drutu, a potem do źródła prądu. Informacje na temat opisu i lokalizacji złączy: X5 Wire Feeder HD200.

Podłączanie kabla pośredniego do podajnika drutu

1.

Podłącz kabel spawania do podajnika drutu. Wsuń kabel jak najdalej się da, a następnie obróć złącze zgodnie z kierunkiem ruchu wskazówek zegara, aby je przymocować.

Jak najmocniej dokręć ręką kabel spawania. Poluzowanie się kabla spawania może spowodować przegrzanie się złącza.

2.

Wciśnij wąż gazu osłonowego do złącza węża gazu osłonowego tak, aby się zablokował.

3.

Podłącz kabel sterowania do złącza. Obróć kołnierz w kierunku ruchu wskazówek zegara, aby go zablokować.

4.

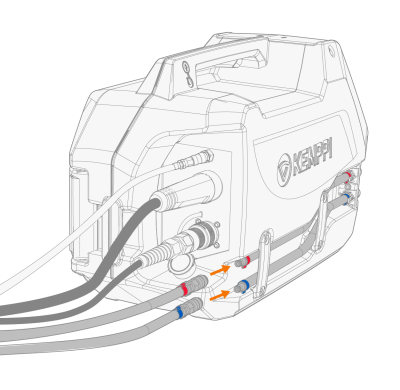

Jeśli posiadasz opcjonalny układ chłodzenia cieczą, podłącz węże płynu chłodzącego do złączy węży kontynuujących. Złącza wylotowe i wlotowe są oznaczone kolorami.

5.

Zabezpiecz system odciążania kabla.

>>  Poluzuj śruby bloku odciążającego, aby otworzyć górną część. Następnie umieść pakiet kabli w bloku i zabezpiecz go, zamykając górną część i wkręcając śruby.

>>  Jeśli nie zostało to zrobione wcześniej, podłącz blok odciążający do złącza z tyłu podajnika drutu.

Podczas podłączania kabli do podajnika drutu należy starannie poprowadzić kable.

Kabel pośredni nagrzewa się podczas spawania, dlatego z kablami należy obchodzić się ostrożnie.

Podłączanie kabla pośredniego i kabla masy do źródła prądu

1.

Przymocuj element odciążający kabel (1) do tylnej płyty montażowej.

2.

Podłącz kabel prądu spawania do gniazda z biegunowością dodatnią (+, 2) źródła prądu.

3.

Podłącz kabel masy do gniazda z biegunowością ujemną (–, 5) źródła prądu.

4.

Podłącz kabel sterowania (3) do źródła prądu.

5.

Podłącz wąż gazu osłonowego (4) do butli z gazem.

6.

Jeśli korzystasz z układu chłodzenia, podłącz węże płynu chłodzącego (6). Węże są oznaczone kolorami.

W większości instalacji spawania techniką MIG/MAG i dla większości drutów spawalniczych kabel prądu spawania modułu podawania drutu jest podłączony do zacisku dodatniego w źródle prądu. Polaryzację można wybrać poprzez podłączenie kabla prądu spawania i kabla masowego odpowiednio do złączy dodatnich lub ujemnych w źródle prądu.

W przypadku spawania metodą TIG należy przełączyć biegunowość (+/-). Polaryzację można wybrać poprzez podłączenie kabla prądu spawania i kabla masowego odpowiednio do złączy dodatnich lub ujemnych w źródle prądu.

Jeśli korzystasz z dwóch podajników drutu, użyj kabla pośredniego przeznaczonego do dwóch podajników.

Należy upewnić się, że wszystkie kable i przewody są podłączone i właściwe dokręcone.

Wymiana elementu odciążającego kabel

Demontaż i wymiana elementu odciążającego kabla pośredniego od strony źródła prądu:

1.

2.
