X5 Wire Feeder HD200
W tej sekcji opisano strukturę instrukcji obsługi X5 Wire Feeder HD200, AP i APC.
|
Aby ograniczyć ryzyko urazu lub porażenia prądem, przez cały czas spawania pokrywa powinna być zamknięta. Przez pozostały czas pokrywa również powinna być zamknięta, aby chronić wnętrze podajnika przed brudem. |
|

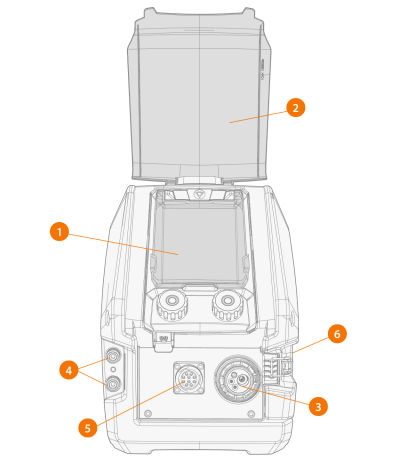

1.
|
Panel sterowania (i pokrywa wyświetlacza panelu sterowania *) |
>> Więcej informacji na temat panelu sterowania podajnika X5 Wire Feeder HD200 Manual: Panel sterowania X5 WF 300 Manual i HD200 Manual.
>> Więcej informacji na temat panelu sterowania podajnika X5 Wire Feeder HD200 AP/APC: Panel sterowania do podajników AP/APC.
|
2.
|
Pokrywa panelu sterowania * |
|
3.
|
Eurozłącze kabla spawalniczego |
|
4.
|
Złącza doprowadzania i odprowadzania płynu chłodzącego (oznaczone kolorami) |
|
5.
|
Złącze kabla sterowania (10-stykowe) |
|
6.
|
Szafka podawania drutu i zatrzask drzwi szafki. |
* Pokrywy wyświetlacza i panelu sterowania są dostarczane w standardzie. Każda z nich może zostać usunięta zgodnie z wymaganiami użytkownika.

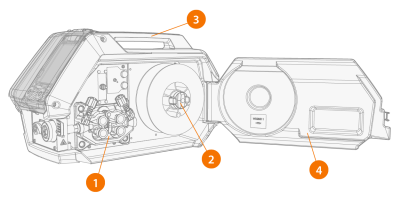

Szafka podawania drutu
|
1.
|
Mechanizm podajnika drutu |
>> Więcej informacji na temat szpuli drutu: Piasta i szpula z drutem (200).
|
3.
|
Uchwyt podajnika drutu |
|

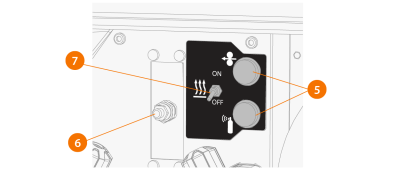

5.
|
Przyciski wysuwu drutu i testu wypływu gazu |
|
6.
|
Zawór reduktora przepływu gazu osłonowego |
|
7.
|
Przełącznik układu podgrzewania komory (układ podgrzewania komory jest dostępny Opcjonalnie). |
|
Dostępna jest również oddzielna wersja modelu z wbudowanym rotametrem dla gazu. W takim przypadku zawór reduktora przepływu gazu jest zastąpiony pokrętłem regulacji rotametru i skalą. |

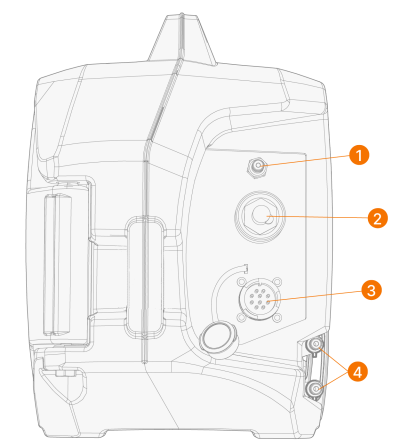

Złącza kabli pośrednich
|
1.
|
Złącze węża gazu osłonowego |
|
2.
|
Złącze kabla prądu spawania (DIX) |
|
3.
|
Złącze kabla sterowania |
|
4.
|
Złącza przewodów płynu chłodzącego *. |
|

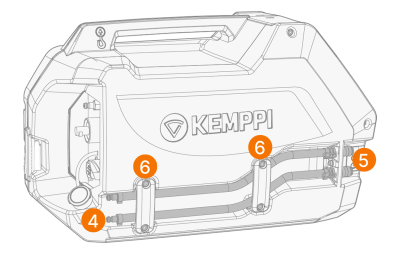

5.
|
Uchwyt złącza wlotu i wylotu płynu chłodzącego |
|
6.
|
Wsporniki przewodu płynu chłodzącego. |
* W podajniku drutu X3 HD200 węże płynu chłodzącego są podłączone do węży kontynuacyjnych, które są prowadzone do przodu.
Informacje na temat montażu i podłączania kabli: Kabel pośredni X5 i Montaż kabli (X5 WF HD200).
Akcesoria do mocowania podajnika drutu
Podajnik drutu X5 Wire Feeder HD200 można wyposażyć w prowadnice ochronne podajnika drutu zapewniające dodatkową ochronę i opcje instalacji. W przypadku zastosowania prowadnic ochronnych, X5 Wire Feeder HD200 można również zainstalować na źródłach prądu X5 przy użyciu tych samych opcjonalnych zestawów akcesoriów mocujących, co w przypadku X5 Wire Feeder 300. Dzięki prowadnicom ochronnym możliwe jest również podłączenie bezpośrednio do wózka podajnika drutu i wózka 2-kołowego.
