X5 Wire Feeder 200

W tym rozdziale zamieszczono informacje dotyczące budowy podajników drutu X5 Wire Feeder 200.

Aby ograniczyć ryzyko urazu lub porażenia prądem, przez cały czas spawania pokrywa powinna być zamknięta. Przez pozostały czas pokrywa również powinna być zamknięta, aby chronić wnętrze podajnika przed brudem.
Uchwyt służy jedynie do przenoszenia urządzenia na niewielkie odległości. Dopuszcza się tymczasowe zawieszanie sprzętu za uchwyt przy użyciu zawiesia (na potrzeby przewozu).

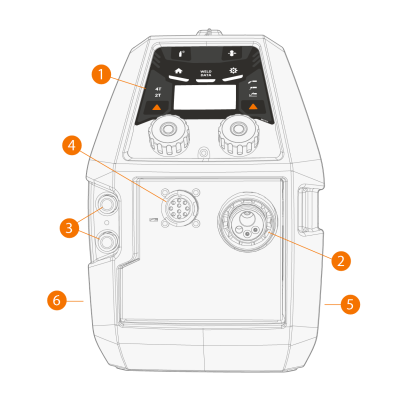

1. Panel ster.

>>  Więcej informacji na temat panelu sterowania podajnika X5 Wire Feeder 200 Manual: Ręczny panel sterowania.

2. Eurozłącze kabla spawalniczego
3. Złącza doprowadzania i odprowadzania płynu chłodzącego (oznaczone kolorami)
4. Złącze kabla sterowania
5. Strona komory szpuli z drutem
6. Strona podłącznia kabli pośrednich

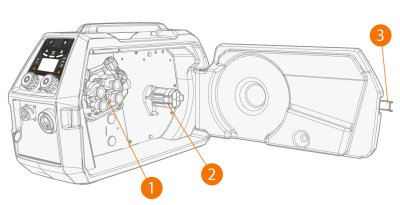

Wnętrze podajnika drutu (komora szpuli podajnika drutu)

1. Mechanizm podajnika drutu
2. Piasta szpuli drutu

>>  Więcej informacji na temat szpuli drutu: Piasta i szpula z drutem (200).

3. Zatrzask drzwiczek komory podajnika drutu

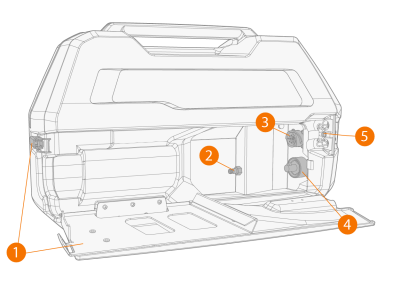

Wnętrze podajnika drutu (komora kabla pośredniego)

1. Klapa i zatrzask drzwi komory kabla pośredniego

>>  Tylna część klapy jest jednocześnie elementem odciążającym kabel

2. Złącze węża gazu osłonowego
3. Złącze kabla sterowania
4. Złącze kabla spawalniczego
5. Szczelina montażowa węża płynu chłodzącego

Informacje na temat montażu i podłączania kabli: Kabel pośredni X5 i Podłączanie kabli.

Akcesoria do mocowania podajnika drutu

Podajnik X5 Wire Feeder 200 można wyposażyć w ramę z rur stalowych zapewniające dodatkową ochronę i opcje instalacji. Gdy używana jest rama z rur stalowych, podajnik drutu X5 Wire Feeder 200 może być również zainstalowany na szczycie źródła prądu X5 przy użyciu tych samych opcjonalnych akcesoriów mocujących, co w przypadku podajnika drutu X5 Wire Feeder 300.
