X5 Wire Feeder HD300

W tym rozdziale opisano budowę podajnika drutu X5 Wire Feeder HD300.

Poszczególne modele mogą różnić się od siebie.

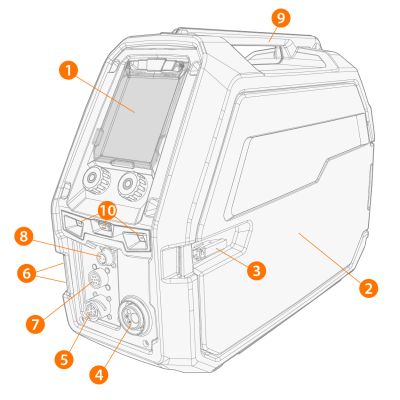

X5 Wire Feeder HD300:

1.

Panel sterowania (i osłona panelu na zawiasach)

>>  Więcej informacji na temat panelu sterowania podajnika X5 Wire Feeder 300 Manual: Ręczny panel sterowania.

>>  Więcej informacji na temat panelu sterowania podajnika X5 Wire Feeder 300 AP/APC: Panel sterowania do podajników AP/APC.

2.

Drzwi komory szpuli

Aby ograniczyć ryzyko urazu lub porażenia prądem, przez cały czas spawania drzwi komory powinny być zamknięte. Przez pozostały czas drzwi komory również powinny być zamknięte, aby chronić wnętrze podajnika przed brudem.

3.

Zatrzask drzwiczek komory podajnika drutu

4.

Eurozłącze kabla spawalniczego

5.

Złącze kabla sterowania

6.

Złącza doprowadzania i odprowadzania płynu chłodzącego (oznaczone kolorami)

7.

Złącze synchronizacji podajnika pośredniego

Pełna lista obsługiwanych podajników: Panel sterowania do podajników AP/APC: Ustawienia urządzenia.

8.

Tylko modele AP/APC: Złącze kabla rozpoznawania napięcia

9.

Uchwyt

Agregat spawalniczy można zawiesić za uchwyt przy użyciu specjalnych akcesoriów (np. w celu podniesienia lub przestawienia).

10.

Oświetlenie robocze LED z włącznikiem światła na środku

>>  Przełącznik światła: Pierwsze naciśnięcie włącza światła (pełna jasność), drugie naciśnięcie ściemnia światła (średnia jasność), trzecie naciśnięcie wyłącza światła

>>  Zawiera wbudowany akumulator (akumulator jest ładowany, gdy sprzęt jest podłączony do zasilania sieciowego).

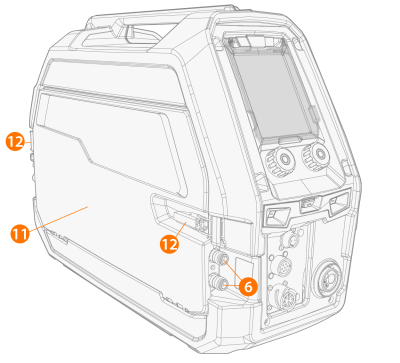

11.

Klapa komory kabla pośredniego

12.

Zatrzaski klapy komory kabla pośredniego

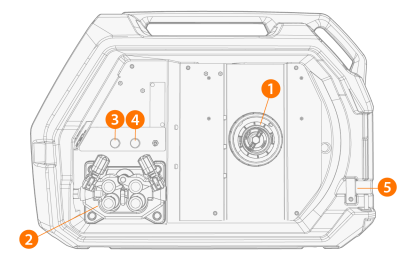

Wnętrze podajnika drutu (komora szpuli)

1.

Piasta szpuli drutu

>>  Więcej informacji na temat szpuli drutu: Montaż i wymiana drutu (X5 WF HD300).

2.

Mechanizm podajnika drutu

3.

Przycisk testu wypływu gazu

>>  Pozwala sprawdzić przepływ gazu osłonowego i wypłukać przewód gazowy.

4.

Przycisk wysuwu drutu

>>  Powoduje wysunięcie drutu elektrodowego przy wyłączonym łuku.

5.

Otwór na prowadnicę zestawu bębna z drutem (opcja)

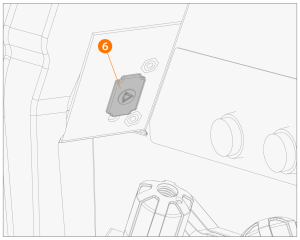

6.

Złącze USB

>>  Do aktualizowania aplikacji/oprogramowania sprzętowego.

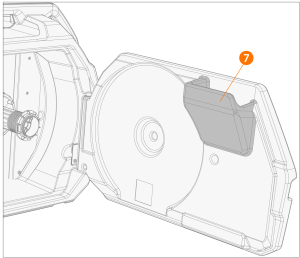

7.

Schowek na części

>>  Do tymczasowego składowania mniejszych elementów.

Jeżeli jest używany opcjonalny wbudowany rotametr przepływu gazu, znajduje się również w komorze podajnika drutu.

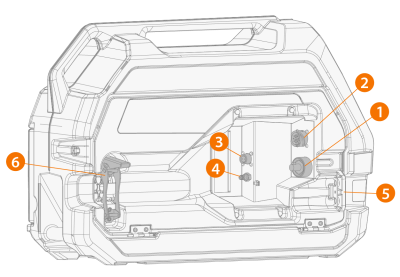

Wnętrze podajnika drutu (komora kabla pośredniego)

1.

Złącze kabla spawalniczego

2.

Złącze kabla sterowania

3.

Złącze kabla rozpoznawania napięcia

4.

Złącze węża gazu osłonowego

5.

Szczelina montażowa węża płynu chłodzącego

6.

System odciążania kabla pośredniego (regulowany)

Informacje na temat montażu i podłączania kabli: Kabel pośredni X5 i Podłączanie kabli.

W przypadku podajnika drutu X5 Wire Feeder HD300 drzwi jego komory otwierają się na bok. Należy to mieć na uwadze przy rozważaniu montażu dwóch podajników drutu na podwójnej płycie obrotowej.
