X5 Wire Feeder HD300

Deze paragraaf beschrijft de structuur van de X5 Wire Feeder HD300.

Er kunnen variaties optreden, afhankelijk van het model.

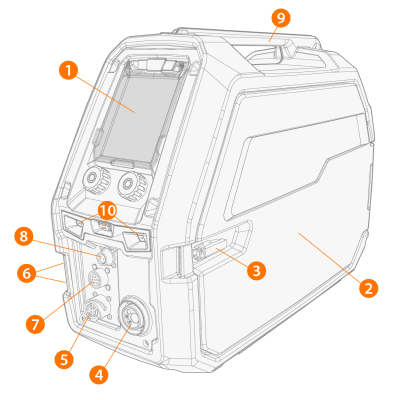

X5 Wire Feeder HD300:

1. Functiepaneel (en scharnierende afdekking van het functiepaneel)

>>  Zie Handmatig functiepaneel voor meer informatie over het functiepaneel van de X5 Wire Feeder 300.

>>  Zie AP/APC-functiepaneel voor meer informatie over het functiepaneel van X5 Wire Feeder 300 AP/APC.

2. Compartimentdeur voor draadaanvoerunit
Houd de deur van de draadaanvoerunitkast tijdens het lassen gesloten om het risico op letsel of een elektrische schok te beperken. De deur van de kast moet ook verder gesloten blijven om de binnenkant van de draadaanvoerunit schoon te houden.
3. Vergrendeling van deurtje van draadaanvoercompartiment
4. Euro-stekker voor laskabelaansluiting
5. Stuurstroomkabelconnector
6. In- en uitvoerconnectors voor koelvloeistof (met kleurcodering)
7. Aansluiting voor synchronisatie van tussenaanvoerunit
Zie AP/APC-functiepaneel: Apparaatinstellingen voor de volledige lijst met tussenaanvoerunits die worden ondersteund.
8. Alleen AP/APC-modellen: Aansluiting voor spanningsmeetkabel
9. Handvat
Het ophangen van de apparatuur aan het handvat met speciale ophangaccessoires (bijv voor hijsen of verplaatsen) is mogelijk.
10. Ledwerklampen met lichtschakelaar in het midden

>>  Lichtschakelaar: Met de eerste keer drukken schakelt u de lichten aan (volledige helderheid), met de tweede keer drukken dimt u de lichten (gemiddelde helderheid), met de derde keer drukken zet u de lichten uit

>>  Inclusief een ingebouwde batterij (de batterij wordt opgeladen wanneer de apparatuur is aangesloten op netspanning).

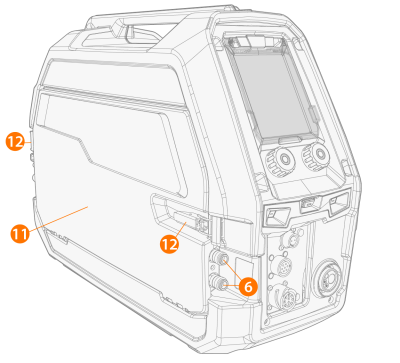

11. Compartimentluik van tussenkabel
12. Compartimentluiken van tussenkabel

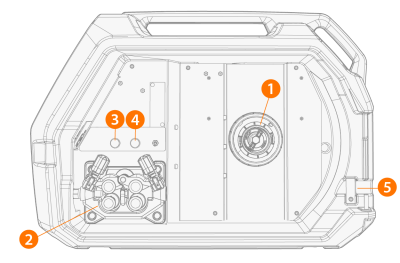

Binnenkant draadaanvoerunit (compartiment draadaanvoerunit)

1. Draadhaspelnaaf

>>  Zie Draad installeren en vervangen (X5 WF HD300) voor meer informatie over de draadhaspel.

2. Draadaanvoerrolmechanisme
3. Gastestknop

>>  Test de beschermgasstroom en spoelt de gasleiding door.

4. Draadin- en -doorvoerknop

>>  De lasdraad aanvoeren (terwijl de boog uit is).

5. Uitsparing voor draadtrommelsetbuis (optioneel)

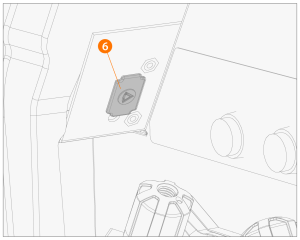

6. USB-connector

>>  Voor het updaten van software/firmware.

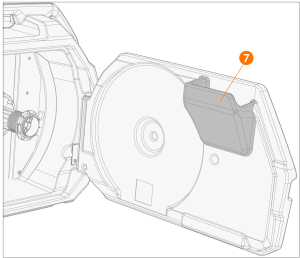

7. Onderdelen opslag

>>  Voor het tijdelijk opbergen van kleinere spullen.

Als de optionele ingebouwde rotameter voor gas wordt gebruikt, bevindt deze zich ook in de draadaanvoerkast.

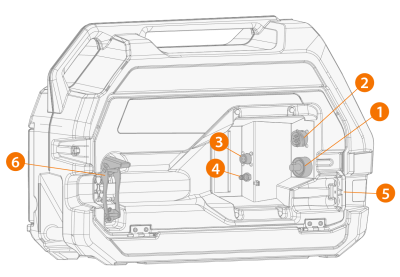

Binnenkant draadaanvoerunit (tussenkabelvak)

1. Stekker laskabel
2. Stuurstroomkabelconnector
3. Aansluiting voor spanningsmeetkabel
4. Slangconnector beschermgas
5. Montagesleuf koelvloeistofslang
6. Trekontlasting tussenkabel(aanpasbaar)

Zie X5-tussenkabel en Kabels installeren voor het installeren en aansluiten van de kabels.

Bij de X5 Wire Feeder HD300 gaat de deur van de draadaanvoerunitkast aan de zijkant open. Houd hier rekening mee wanneer u overweegt een dubbele draadaanvoeropstelling op een dubbele draaiplaat te installeren.
