X5-tussenkabel

De X5-tussenkabels zijn verkrijgbaar in verschillende lengtes en configuraties om te passen bij de set-up van uw apparatuur.

Raadpleeg Kabels installeren (X5 WF 200, X5 WF 300, X5 WF HD300) en Kabels installeren (X5 WF HD200) voor het installeren van de tussenkabel.

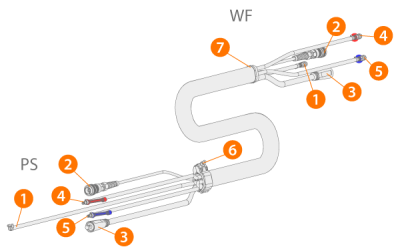

Watergekoeld

(PS = einde van de tussenkabel voor de stroombron, DA = einde van de tussenkabel voor de draadaanvoerunit.)

1. Beschermgasslang
2. Stuurstroomkabel
3. Laskabel
4. Koelvloeistofslang (uitgang/ingang, met kleurcodering)
5. Koelvloeistofslang (uitgang/ingang, met kleurcodering)
6. Trekontlastingsmof (aan stroombroneinde)
7. Trekontlastingsmof (aan draadaanvoeruniteinde)

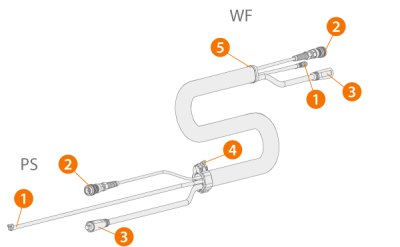

Niet watergekoeld

(PS = einde van de tussenkabel voor de stroombron, DA = einde van de tussenkabel voor de draadaanvoerunit.)

1. Beschermgasslang
2. Stuurstroomkabel
3. Laskabel
4. Trekontlastingsmof (aan stroombroneinde)
5. Trekontlastingsmof (aan draadaanvoeruniteinde)

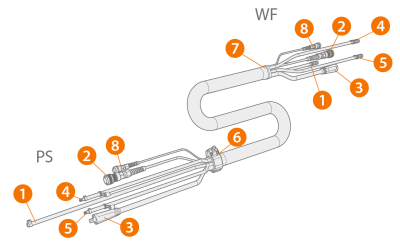

Met spanningsmetingskabel en waterkoeling

(PS = einde van de tussenkabel voor de stroombron, DA = einde van de tussenkabel voor de draadaanvoerunit.)

1. Beschermgasslang
2. Stuurstroomkabel
3. Laskabel
4. Koelvloeistofslang (uitgang/ingang, met kleurcodering)
5. Koelvloeistofslang (uitgang/ingang, met kleurcodering)
6. Trekontlastingsmof (aan stroombroneinde)
7. Trekontlastingsmof (aan draadaanvoeruniteinde)
8. Spanningsmetingskabel.

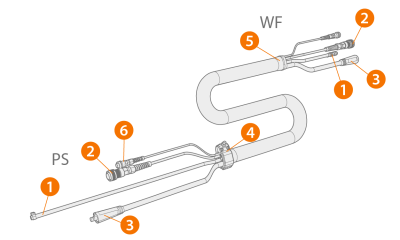

Met spanningsmetingskabel zonder waterkoeling

(PS = einde van de tussenkabel voor de stroombron, DA = einde van de tussenkabel voor de draadaanvoerunit.)

1. Beschermgasslang
2. Stuurstroomkabel
3. Laskabel
4. Trekontlastingsmof (aan stroombroneinde)
5. Trekontlastingsmof (aan draadaanvoeruniteinde)
6. Spanningsmetingskabel.

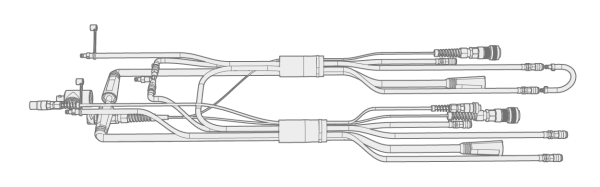

Kabeladapter voor dubbele installatie van draadaanvoerunits

De kabeladapter voor een dubbele installatie van draadaanvoerunits verdeelt één tussenkabel voor twee draadaanvoerunits.

Specificaties tussenkabel

Kabel Kabeltype*

Kabellengte

 Koeling Stekkertypen
X57002MW 70 mm2 2 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom)
X57005MW 70 mm2 5 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom)
X57010MW 70 mm2 10 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom)
X57015MW 70 mm2 15 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom)
X57020MW 70 mm2 20 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom)
X57030MW 70 mm2 30 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom)
X57040MW 70 mm2 40 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom)
X57002MG 70 mm2 2 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)
X57005MG 70 mm2 5 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)
X57010MG 70 mm2 10 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)
X57015MG 70 mm2 15 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)
X57020MG 70 mm2 20 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)
X57025MG 70 mm2 25 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)
X57030MG 70 mm2 30 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)
X57035MG 70 mm2 35 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)
X57005MWV 70 mm2 5 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom), 2-pins (spanningsmeting)
X57010MGV 70 mm2 10 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom), 2-pins (spanningsmeting)
X57010MWV 70 mm2 10 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom), 2-pins (spanningsmeting)
X57002MGV 70 mm2 2 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom), 2-pins (spanningsmeting)
X57002MWV 70 mm2 2 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom), 2-pins (spanningsmeting)
X57005MGV 70 mm2 5 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom), 2-pins (spanningsmeting)
X57020MGV 70 mm2 20 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom), 2-pins (spanningsmeting)
X57020MWV 70 mm2 20 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom), 2-pins (spanningsmeting)
X57030MGV 70 mm2 30 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom), 2-pins (spanningsmeting)
X57030MWV 70 mm2 30 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom), 2-pins (spanningsmeting)
X59502MW 95 mm2 2 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom)
X59502MWV 95 mm2 2 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom), 2-pins (spanningsmeting)
X59505MW 95 mm2 5 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom)
X59510MW 95 mm2 10 m Watergekoeld 10-pins (bedienen), klikstekker (water/gas), DIX (stroom)
X59502MG 95 mm2 2 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)
X59505MG 95 mm2 5 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)
X59510MG 95 mm2 10 m Gasgekoeld 10-pins (bedienen), klikstekker (gas), DIX (stroom)

* Laskabel
