X5 Wire Feeder 200
Deze paragraaf beschrijft de structuur van de X5 Wire Feeder 200 Manual.
|
Houd de kappen van de draadaanvoerunit tijdens het lassen gesloten om het risico op letsel of een elektrische schok te beperken. Houd de kappen ook op andere momenten gesloten om de binnenkant van de draadaanvoerunit schoon te houden. |
|
|
Het handvat is bedoeld voor handmatig dragen over korte afstanden. Het is toegestaan om de apparatuur tijdelijk met draagbanden aan het handvat op te hangen (bijv. voor verplaatsen). |

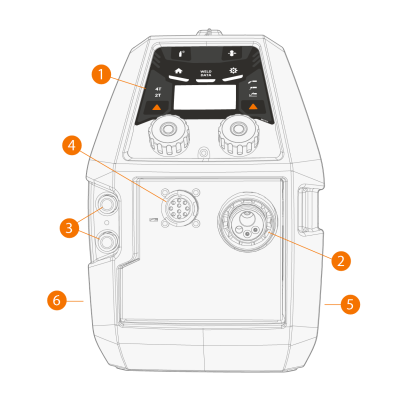

>> Zie Handmatig functiepaneel voor meer informatie over het functiepaneel van de X5 Wire Feeder 200.
|
2.
|
Euro-stekker voor laskabelaansluiting |
|
3.
|
In- en uitvoerconnectors voor koelvloeistof (met kleurcodering) |
|
4.
|
Stuurstroomkabelconnector |
|
5.
|
Compartimentzijde van draadaanvoer |
|
6.
|
Compartimentzijde van tussenkabel |

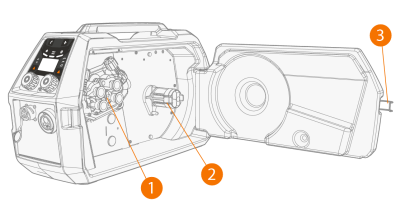

Binnenkant draadaanvoerunit (draadaanvoercompartiment)
|
1.
|
Draadaanvoerrolmechanisme |
>> Zie Draadhaspel en naaf (200) voor meer informatie over de draadhaspels.
|
3.
|
Vergrendeling van deurtje van draadaanvoercompartiment |

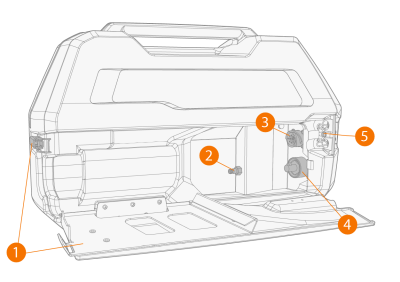

Binnenkant draadaanvoerunit (tussenkabelvak)
|
1.
|
Vergrendeling en deurtje van tussenkabelvak |
>> Het achterste deel van het deurtje werkt tevens als trekontlasting voor de kabel
|
2.
|
Slangconnector beschermgas |
|
3.
|
Stuurstroomkabelconnector |
|
5.
|
Montagesleuf koelvloeistofslang |
Zie X5-tussenkabel en Kabels installeren voor het installeren en aansluiten van de kabels.
Bevestigingstoebehoren draadaanvoerunit
De X5 Wire Feeder 200 kan worden uitgerust met een stalen buisframe voor extra bescherming en installatieopties. Wanneer het stalen buisframe wordt gebruikt, kan de X5 Wire Feeder 200 ook bovenop de X5-stroombronnen worden geïnstalleerd met dezelfde optionele bevestigingsaccessoiresets als bij de X5 Wire Feeder 300.
