Handmatig functiepaneel

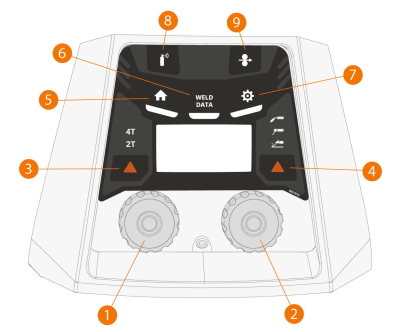

Deze paragraaf beschrijft de bedieningselementen en de functies van de X5 draadaanvoerunit 200 Manual functiepaneel (X5 FP 200R).

1.

Linker regelknop

2.

Rechter regelknop

3.

Schakelaarlogica selectieknop (2T/4T)

4.

Processelectie (MIG/MMA/gutsen/TIG)

5.

Homeknop (standaard lasmodus)

6.

Knop Lasdata

7.

Knop Instellingen

8.

Gastestknop

9.

Draadin- en -doorvoerknop



Zie Het X5 manueel functiepaneel gebruiken voor het gebruik van het functiepaneel.
