Utilisation du panneau de commande X5 AP/APC

Le panneau de commande X5 AP/APC (X5 FP 300 AP/APC) est inclus dans :

X5 Wire Feeder 300 AP/APC
X5 Wire Feeder HD200 AP/APC
X5 Wire Feeder HD300 AP/APC.

Le dévidoir et le panneau de commande du X5 AP/APC comprennent des caractéristiques et des fonctions avancées pour le soudage MIG avec la possibilité d'utiliser le X5 FastMig également pour le soudage TIG (DC) et MMA et le gougeage.

Le procédé 1-MIG automatique est disponible avec les programmes de soudage Kemppi ainsi que les fonctions et procédés Wise et MAX (en option). Pour plus d'informations, se reporter à la section Comment obtenir de nouveaux programmes de soudage.

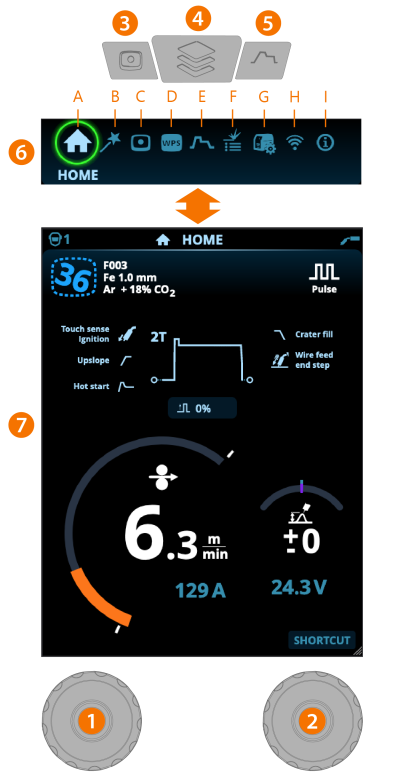

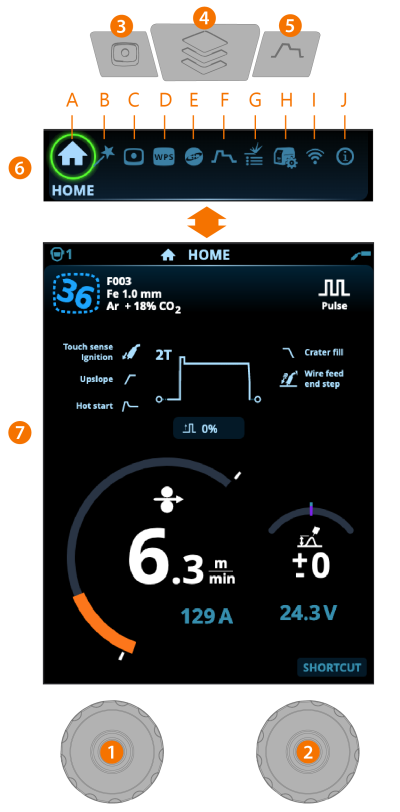

Panneau de commande du X5 AP/APC

Généralités

1. Bouton rotatif de gauche

>>  Réglage et sélection

2. Bouton rotatif de droite

>>  Réglage et sélection

3. Bouton de sélection du canal mémoire

>>  Accès direct à la sélection du canal mémoire

>>  Pour enregistrer rapidement les paramètres de soudage modifiés dans le canal mémoire actif, maintenir le bouton des canaux mémoire appuyé pendant environ 2 secondes. Cette opération est valable dans toutes les fenêtres.

4. Bouton d'affichage du menu

>>  Activation de la sélection de fenêtre

>>  Un appui long sur le bouton permet de revenir à la fenêtre d'accueil ou, si cette dernière est déjà affichée, à la dernière fenêtre utilisée.

5. Bouton de réglage des paramètres de soudage

>>  Accès rapide à la fenêtre des paramètres de soudage

6. Sélection des fenêtres

>>  Pour atteindre la fenêtre souhaitée, tourner le bouton de commande rotatif (2).

>>  Pour confirmer le changement de fenêtre, appuyer sur le bouton de commande rotatif (2).

Verrouillage de sécurité : une pression prolongée et simultanée sur les boutons de commande 1 et 2 permet de verrouiller le poste pour garantir la sécurité. Cette fonction prévient tout soudage ou toute utilisation accidentels du poste, sans avoir à éteindre l'équipement. Déverrouillez le poste en appuyant simultanément sur les boutons de commande 1 et 2 pendant 2 secondes.

Fenêtres (7)

A. Fenêtre d'accueil
B. Fenêtre de Weld Assist
C. Fenêtre des canaux mémoire
D. Fenêtre DMOS (disponible avec le modèle APC)
E. Fenêtre des paramètres de soudage
F. Fenêtre de l'historique de soudage
G. Fenêtre Paramètres système
H. Fenêtre WLAN (disponible avec le modèle APC)
I. Fenêtre Info



Après chaque soudage, un résumé de la soudure (données de soudure) s'affiche brièvement.
