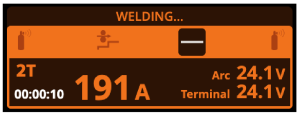

Panneau de commande AP/APC : Fenêtre d'accueil

La fenêtre d'accueil du panneau de commande du dévidoir X5 300 AP/APC est également la fenêtre de soudage principale.

1. Informations relatives au canal de mémoire
2. Paramètres et fonctions de soudage appliqués
3. Vitesse de dévidage (MIG) ou courant (TIG, MMA, gougeage)
4. Procédé de soudage actif
5. Paramètres du dispositif appliqués (par exemple, commande à distance ou dévidoir auxiliaire)
6. Tension de soudage

>>  Avec le procédé 1-MIG, le réglage fin de la tension est affiché

>>  Avec le procédé Wise/MAX, un réglage de paramètre Wise/MAX correspondant est affiché.

7. Fonction configurable du bouton de commande de droite

>>  Pour définir un raccourci, maintenez enfoncé le bouton de commande de droite pendant 3 secondes et sélectionnez la fonction de raccourci dans la liste des options disponibles.

>>  Une fois défini, le raccourci est utilisé en appuyant brièvement sur le bouton de commande de droite dans la fenêtre d'accueil.

8. Utilisateur actif
9. Mode de fonctionnement actif.

Fonctions du bouton de commande rotatif dans la fenêtre d'accueil

Bouton rotatif de gauche :

Manuel MIG : Réglage de la vitesse d’alimentation en fil
1-MIG : Réglage de la vitesse d’alimentation en fil
MIG pulsé : réglage de la vitesse de dévidage
MIG pulsé double : réglage de la vitesse de dévidage et commutation entre les niveaux d'impulsion avec le bouton de commande
TIG/MMA : Réglage de l’intensité du courant de soudage
Gougeage : Réglage du courant.

Bouton rotatif de droite :

Manuel MIG : Réglage de la tension de soudage
1-MIG : réglage fin de la tension de soudage ou réglage des paramètres Wise/MAX
MIG pulsé : Réglage fin de la tension de soudage ou réglage des paramètres Wise/MAX
MIG pulsé double : Réglage fin du courant de soudage
MMA : Réglage de la dynamique.
Lorsque les fonctions Wise, les procédés Wise ou les procédés MAX sont activés, les fonctions du bouton de commande dans la fenêtre d'accueil et pendant le soudage peuvent différer de ce qui précède. Pour plus d'informations sur ces fonctionnalités et procédés, voir la section Conseils complémentaires relatifs aux fonctionnalités et caractéristiques.
