Kaasupullon asentaminen ja kaasunvirtauksen testaaminen

Käsittele suojakaasupulloa varovasti. Kaasupullon tai pulloventtiilin rikkoutuminen aiheuttaa loukkaantumisriskin!
Kiinnitä kaasupullo aina kunnolla pystyasentoon seinässä olevaan pidikkeeseen tai kuljetusvaunuun. Kun laitteella ei hitsata, pidä kaasupullon venttiili aina kiinni.
- Jos käytät kuljetusyksikköä, jossa on pulloteline, asenna kaasupullo ensin kuljetusyksikköön ja tee liitännät vasta sen jälkeen.
- Liitä hitsauspoltin langansyöttölaitteeseen ennen kaasupullon asennusta ja testausta.
- Älä käytä pullon sisältöä kokonaan.
- Käytä aina hyväksyttyä ja testattua paineensäädintä ja virtausmittaria.

Ota kaasun ja laitteiston valinnasta yhteyttä paikalliseen Kemppi-jälleenmyyjään.

1. Ilman kaasupullon kärryä: Sijoita kaasupullo tarkoitukseen soveltuvaan, turvalliseen paikkaan.

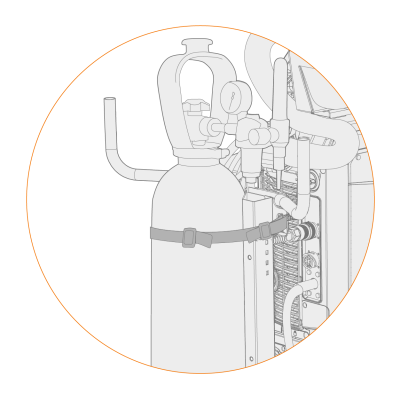

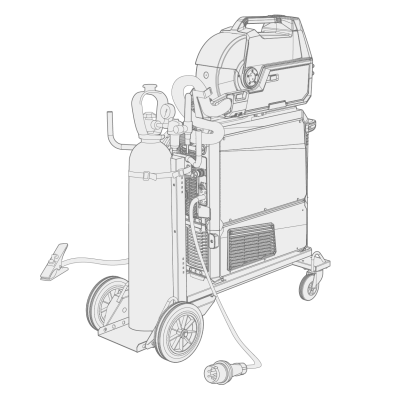

2. Kaasupullon kärryn kanssa: Siirrä kaasupullo kärryn kaasupullotelineeseen ja varmista se paikalleen käyttäen hihnoja ja kärryn kiinnityspisteitä.

3. Jos hitsauspoltinta ei vielä ole kytketty langansyöttölaitteeseen, kytke se nyt.
4. Kytke kaasuletku langansyöttölaitteeseen.
Peruskokoonpanossa kaasuletku on osa välikaapelipakettia (katso lisätiedot kohdasta Kaapeleiden asennus (X5 WF 200, X5 WF 300, X5 WF HD300) tai Kaapeleiden asennus (X5 WF HD200)).
5. Avaa kaasupullon venttiili.
6. Paina langansyöttölaitteen kotelossa olevaa kaasutestipainiketta poistaaksesi vanhat suojakaasut ja syöttääksesi uutta kaasua järjestelmään.

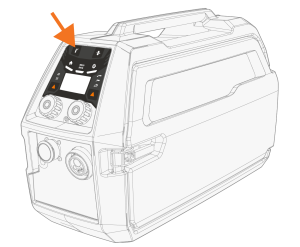

>>  X5 Wire Feeder 200 Manual -langansyöttölaitteessa kaasutestipainike on ohjauspaneelissa:

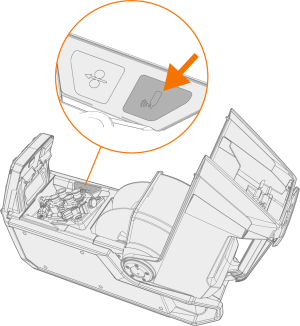

>>  X5 Wire Feeder 300 -langansyöttölaitteessa kaasutestipainike on langansyöttölaitteen kotelossa:

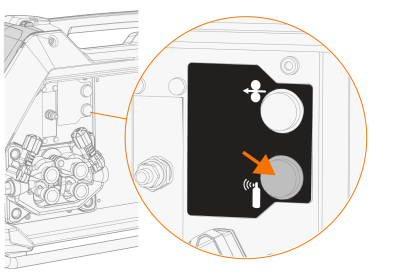

>>  X5 Wire Feeder HD200 -mallissa kaasutestipainike sijaitsee langansyöttölaitteessa:

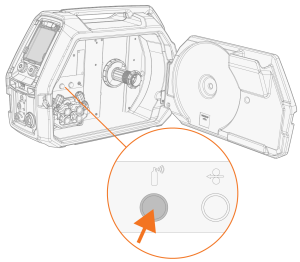

>>  X5 Wire Feeder HD300 -mallissa kaasutestipainike sijaitsee langansyöttölaitteessa:

7. Paina kaasutestipainiketta uudelleen säätääksesi kaasunvirtauksen sopivaksi. Käytä joko laitteen sisäänrakennettua virtausmittaria tai erillistä virtausmittaria ja -säädintä mittaamiseen ja säätämiseen.
Kaasutestipainikkeella testataan myös, että kaasu virtaa moitteettomasti järjestelmän läpi.



Suositellut kaasun virtausnopeudet (suuntaa-antava yleisohje):

  TIG* MIG**
Argon 5...15 l/min 10...25 l/min
Helium 15...30 l/min -
Argon + 18-25% CO2 - 10...25 l/min
CO2 - 10...25 l/min

* Kaasusuuttimen koosta riippuen.

** Kaasusuuttimen koosta ja käytetystä hitsausvirrasta riippuen.

Kaasuvahdin säätö (valinnainen)

Valinnaisen kaasuvahdin (vain X5 Wire Feeder HD300) herkkyyttä voi säätää seuraavasti.

1. Avaa välikaapelitilan luukku.

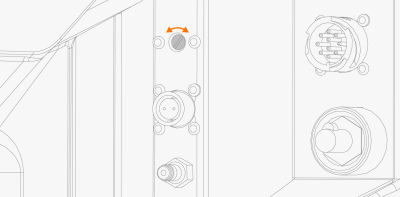

2. Käännä kaasuvahdin säätöruuvia talttapääruuvimeisselillä säätääksesi herkkyyttä haluttuun suuntaan (+/-).

3. Testaa, että kaasuvahti toimii oikein uudella asetuksella.

Kaasuvahti voidaan kytkeä päälle ja pois päältä ohjauspaneelin asetuksissa: Manual -ohjauspaneeli: Asetukset ja AP/APC-ohjauspaneeli: Laiteasetukset.
