X5 Wire Feeder HD300

Este apartado describe la estructura de X5 Wire Feeder HD300.

Puede haber variaciones específicas del modelo.

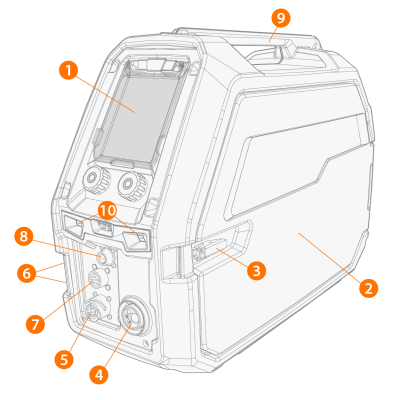

X5 Wire Feeder HD300:

1. Panel de control (y cubierta del panel de control con bisagras)

>>  Para obtener más información sobre el panel de control de X5 Wire Feeder 300 Manual, consulte Panel de control manual.

>>  Para obtener más información sobre el panel de control de X5 Wire Feeder 300 AP/APC, consulte Panel de control AP/APC.

2. Puerta del compartimento del alimentador de alambre
Mantenga cerrada la puerta del armario del alimentador de alambre durante la soldadura para reducir el riesgo de lesiones o choque eléctrico. Mantenga la puerta del armario cerrada también en otros momentos para mantener limpio el interior del alimentador de alambre.
3. Seguro de la puerta del armario del alimentador de alambre
4. Conector Euro para la conexión del cable de soldadura
5. Conector del cable de control
6. Conectores de entrada y salida de refrigerante (codificados por color)
7. Conector de sincronización del subalimentador
Consulte en Panel de control AP/APC: Configuración del dispositivo la lista completa de subalimentadores compatibles.
8. Solo para modelos AP/APC: Conector de cable sensor de voltaje
9. Mango
Es posible la suspensión del equipo del mango con accesorios de suspensión dedicados (es decir, para levantar o mover).
10. Luces de trabajo LED con interruptor de luz en el centro

>>  Interruptor de luz: la primera pulsación enciende las luces (brillo total), la segunda pulsación atenúa las luces (brillo medio) y la tercera pulsación apaga las luces

>>  Incluye batería incorporada (se carga cuando el equipo está conectado a la red eléctrica).

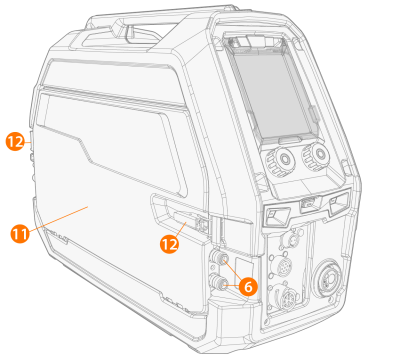

11. Ventanilla del armario de cables de interconexión
12. Pestillos de la ventanilla del armario de cables de interconexión

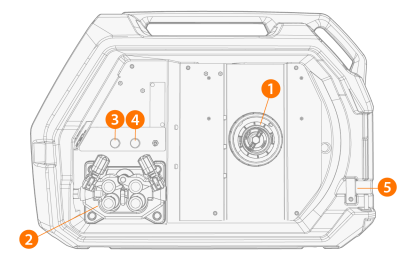

Al interior de alimentador de alambre (compartimento del alimentador de alambre)

1. Soporte para carrete de alambre

>>  Para obtener más información sobre el carrete de alambre, consulte Instalar y cambiar el alambre (X5 WF HD300).

2. Mecanismo de los rodillos de alimentación del alambre
3. Botón de prueba de gas

>>  Pruebe el flujo de gas de protección y purgue la línea de gas.

4. Botón de avance de alambre

>>  Haga avanzar al alambre de relleno (con el arco apagado).

5. Apertura para el conducto del kit de tambor de alambre (opcional)

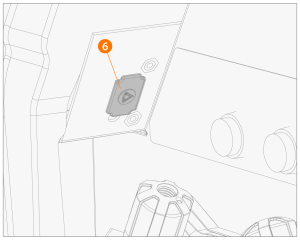

6. Conector USB

>>  Para actualizar el software/firmware.

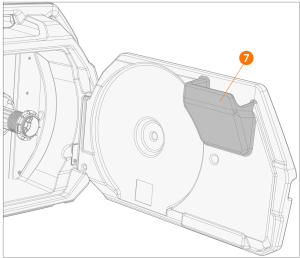

7. Almacenamiento de piezas

>>  Para el almacenamiento temporal de piezas más pequeñas.

Si se usa el rotámetro para gas integrado opcional, también se encuentra en el armario del alimentador de alambre.

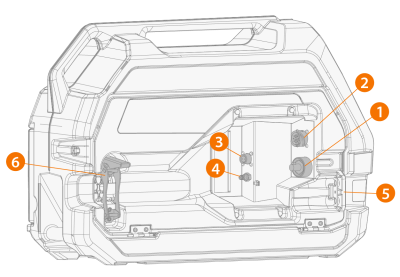

Al interior del alimentador de alambre (compartimento del cable de interconexión)

1. Conexión para cable de corriente de soldadura
2. Conector del cable de control
3. Conector de cable sensor de voltaje
4. Conector de la manguera de gas de protección
5. Ranura de montaje de la manguera de refrigerante
6. Alivio de tensión del cable de interconexión (ajustable)

Para instalar y conectar los cables, consulte Cable de interconexión de X5 y Instalación de cables.

Con X5 Wire Feeder HD300, la puerta del armario del alimentador de alambre se abre por un lado. Esto se debe tener en cuenta al considerar la instalación de una configuración doble de alimentadores de alambre en una placa giratoria doble.
