Cable de interconexión de X5

Los cables de interconexión X5 FastMig vienen en muchas longitudes y configuraciones diferentes para adaptarse a la configuración de su equipo.

Para instalar el cable de interconexión, consulte Instalación de los cables (X5 WF 200, X5 WF 300, X5 WF HD300) y Instalación de los cables (X5 WF HD200).

Con refrigeración por líquido

(PS = extremo de la fuente de potencia del cable de interconexión, WF = extremo del alimentador de alambre del cable de interconexión.)

1. Manguera de gas de protección
2. Cable de control
3. Cable de corriente de soldadura
4. Manguera de refrigerante (salida/entrada, codificada por colores)
5. Manguera de refrigerante (salida/entrada, codificada por colores)
6. Collarín de alivio de tensión (en el extremo de la fuente de potencia)
7. Bloque de alivio de tensión (en el extremo de alambre).

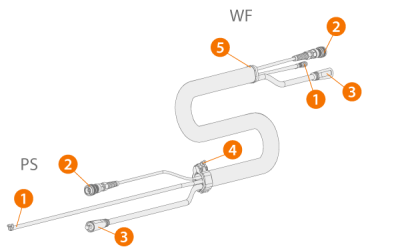

Sin enfriamiento por líquido

(PS = extremo de la fuente de potencia del cable de interconexión, WF = extremo del alimentador de alambre del cable de interconexión.)

1. Manguera de gas de protección
2. Cable de control
3. Cable de corriente de soldadura
4. Collarín de alivio de tensión (en el extremo de la fuente de potencia)
5. Bloque de alivio de tensión (en el extremo de alambre).

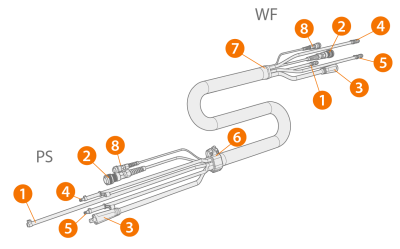

Con cable de sensor de voltaje y refrigeración por agua

(PS = extremo de la fuente de potencia del cable de interconexión, WF = extremo del alimentador de alambre del cable de interconexión.)

1. Manguera de gas de protección
2. Cable de control
3. Cable de corriente de soldadura
4. Manguera de refrigerante (salida/entrada, codificada por colores)
5. Manguera de refrigerante (salida/entrada, codificada por colores)
6. Collarín de alivio de tensión (en el extremo de la fuente de potencia)
7. Bloque de alivio de tensión (en el extremo del alimentador de alambre)
8. Cable de sensor de voltaje.

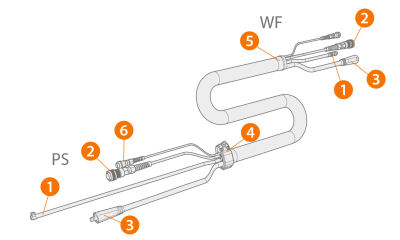

Con cable de sensor de voltaje, sin refrigeración por agua

(PS = extremo de la fuente de potencia del cable de interconexión, WF = extremo del alimentador de alambre del cable de interconexión.)

1. Manguera de gas de protección
2. Cable de control
3. Cable de corriente de soldadura
4. Collarín de alivio de tensión (en el extremo de la fuente de potencia)
5. Bloque de alivio de tensión (en el extremo del alimentador de alambre)
6. Cable de sensor de voltaje.

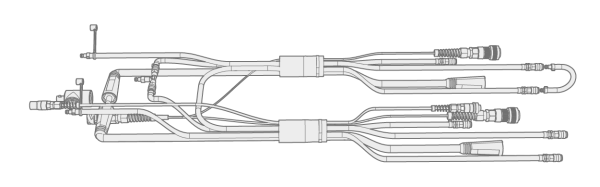

Cable adaptador para la instalación de alimentador de alambre doble

El cable adaptador para una instalación de 2 alimentadores de alambre divide un cable de interconexión para 2 alimentadores de alambre.

Especificaciones del cable de interconexión

Cable Tipo de cable*

Longitud del cable

 Refrigeración Tipos de conector
X57002MW 70 mm2 2 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente)
X57005MW 70 mm2 5 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente)
X57010MW 70 mm2 10 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente)
X57015MW 70 mm2 15 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente)
X57020MW 70 mm2 20 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente)
X57030MW 70 mm2 30 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente)
X57040MW 70 mm2 40 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente)
X57002MG 70 mm2 2 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)
X57005MG 70 mm2 5 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)
X57010MG 70 mm2 10 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)
X57015MG 70 mm2 15 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)
X57020MG 70 mm2 20 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)
X57025MG 70 mm2 25 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)
X57030MG 70 mm2 30 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)
X57035MG 70 mm2 35 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)
X57005MWV 70 mm2 5 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente), 2 pines (sensor de voltaje)
X57010MGV 70 mm2 10 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente), 2 pines (sensor de voltaje)
X57010MWV 70 mm2 10 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente), 2 pines (sensor de voltaje)
X57002MGV 70 mm2 2 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente), 2 pines (sensor de voltaje)
X57002MWV 70 mm2 2 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente), 2 pines (sensor de voltaje)
X57005MGV 70 mm2 5 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente), 2 pines (sensor de voltaje)
X57020MGV 70 mm2 20 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente), 2 pines (sensor de voltaje)
X57020MWV 70 mm2 20 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente), 2 pines (sensor de voltaje)
X57030MGV 70 mm2 30 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente), 2 pines (sensor de voltaje)
X57030MWV 70 mm2 30 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente), 2 pines (sensor de voltaje)
X59502MW 95 mm2 2 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente)
X59502MWV 95 mm2 2 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente), 2 pines (sensor de voltaje)
X59505MW 95 mm2 5 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente)
X59510MW 95 mm2 10 m Refrigerado por líquido 10 pines (control), presión (líquido/gas), DIX (corriente)
X59502MG 95 mm2 2 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)
X59505MG 95 mm2 5 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)
X59510MG 95 mm2 10 m Refrigerada por gas 10 pines (control), presión (gas), DIX (corriente)

* Cable de corriente de soldadura
