Instalación de los cables (X5 WF HD200)

Primero conecte el cable de interconexión en el alimentador de alambre y, a continuación, en la fuente de potencia. Para ver las descripciones de los conectores y sus ubicaciones, consulte X5 Wire Feeder HD200.

Conexión del cable de interconexión al alimentador de alambre

1. Conecte el cable de corriente de soldadura al alimentador de alambre. Introduzca el cable todo lo que pueda y gire el conector en sentido de las agujas del reloj para apretar el cable en su sitio.
Apriete a mano el cable de corriente de soldadura todo lo que pueda. Si la conexión del cable de corriente de soldadura está suelta, se puede sobrecalentar.
2. Empuje la manguera de gas de protección hacia el conector de la manguera de gas de protección para que se bloquee.
3. Conecte el cable de control al conector. Gire el collarín en el sentido de las agujas del reloj para bloquearlo en su sitio.

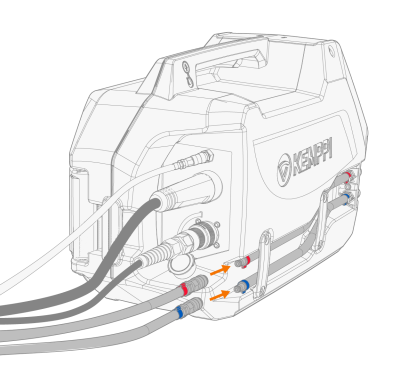

4. Si dispone de la unidad de refrigeración opcional, conecte las mangueras de líquido refrigerante a los conectores de manguera de continuación. Los conectores de salida y entrada están codificados por colores.

5. Fije la protección contra tirones del cable.

>>  Suelte los tornillos del bloque de alivio de tensión para abrir la sección superior. A continuación, coloque el paquete de cables en el bloque y fíjelo cerrando la sección superior y volviendo a colocar los tornillos.

>>  Si aún no lo ha hecho, conecte el bloque de alivio de tensión a la interfaz de la parte trasera del alimentador de alambre.

Cuando conecte los cables al alimentador de alambre, hágalo de forma ordenada.
El cable de interconexión se calienta durante la soldadura, los cables deben manipularse con precaución.

Conexión del cable de interconexión y el cable de retorno a tierra a la fuente de potencia

1. Fije el alivio de tensión del cable (1) a la placa de fijación trasera.
2. Conecte el cable de corriente de soldadura al conector positivo (+) (2) en la fuente de potencia.
3. Conecte el cable de retorno a tierra al conector negativo (-) (5) en la fuente de potencia.
4. Conecte el cable de control (3) a la fuente de potencia.
5. Conecte la manguera de gas protector (4) al cilindro de gas.
6. Si tiene la unidad de enfriamiento opcional, conecte las mangueras de líquido de refrigerante (6). Las mangueras están codificadas por colores.

La mayoría de las aplicaciones MIG/MAG y alambres de relleno usan el cable de corriente de soldadura de la unidad de alimentación de alambre conectado al terminal positivo de la fuente de potencia. La polaridad se puede seleccionar conectando el cable de corriente de soldadura y el cable de conexión a tierra, según corresponda, al conector positivo o negativo de la fuente de potencia.
Para la soldadura TIG, se debe cambiar la polaridad (+/-). La polaridad se puede seleccionar conectando el cable de corriente de soldadura y el cable de conexión a tierra, según corresponda, al conector positivo o negativo de la fuente de potencia.
Para la instalación de un alimentador de alambre doble, use el cable de interconexión indicado para dos alimentadores de alambre.
Asegúrese de haber conectado y apretado todos los cables correctamente.

Sustitución del aliviador de tensión

Extracción y sustitución del alivio de tensión en el extremo de la fuente de potencia del cable de interconexión:

1.
2.
