X5 Wire Feeder HD200
Esta sección describe la estructura del Manual, AP y APC del alimentador de alambre X5 Wire Feeder HD200.
|
Mantenga cerradas las cubiertas del alimentador de alambre durante la soldadura para reducir el riesgo de lesiones o descarga eléctrica. Mantenga cerradas también las cubiertas en otros momentos para mantener limpio el alimentador de alambre. |
|

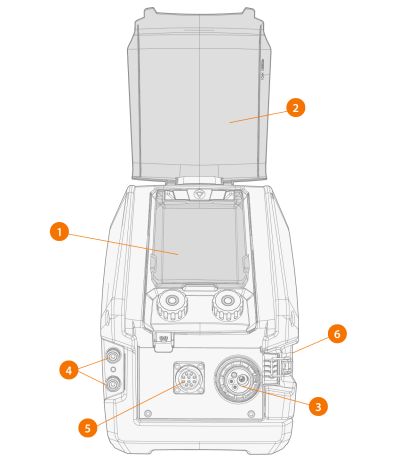

1.
|
Panel de control (y cubierta de la pantalla del panel de control *) |
>> Para obtener más información sobre el panel de control de X5 Wire Feeder HD200 Manual, consulte Panel de control de X5 WF 300 Manual y HD200 Manual.
>> Para obtener más información sobre el panel de control de X5 Wire Feeder HD200 AP/APC, consulte Panel de control AP/APC.
|
2.
|
Cubierta del panel de control * |
|
3.
|
Conector Euro para la conexión del cable de soldadura |
|
4.
|
Conectores de entrada y salida de refrigerante (codificados por color) |
|
5.
|
Conector del cable de control (10 patillas) |
|
6.
|
Armario de alimentación de alambre y pestillo de la puerta del armario. |
* Las cubiertas de la pantalla y del panel de control vienen de serie. Cualquiera de ellas puede retirarse según sus necesidades.

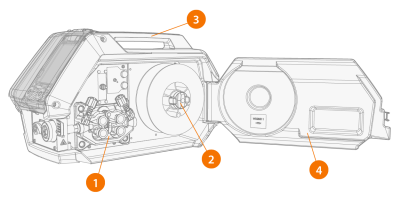

Armario de alimentación de alambre
|
1.
|
Mecanismo de los rodillos de alimentación del alambre |
|
2.
|
Soporte para carrete de alambre |
>> Para obtener más información sobre los carretes de alambre, consulte Carrete de alambre y soporte (200).
|
3.
|
Asa del alimentador de alambre |
|
4.
|
Puerta del compartimento del alimentador de alambre |
|
5.
|

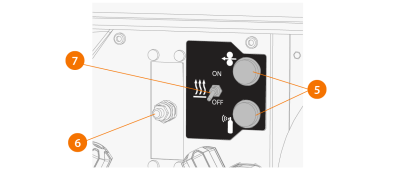

Botones de avance de alambre y prueba de gas |
|
6.
|
Válvula reguladora del flujo de gas de protección |
|
7.
|
Interruptor del calentador de armario (el calentador de armario es Opcional). |
|
También está disponible una versión de modelo independiente con rotámetro incorporado para gas. En ese caso, la válvula del regulador del flujo de gas se sustituye por la perilla de ajuste del rotámetro y la escala. |

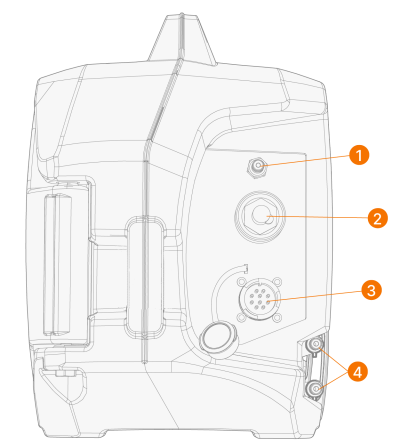

Conexiones del cable de interconexión
|
1.
|
Conector de la manguera de gas de protección |
|
2.
|
Conector del cable de corriente de soldadura (DIX) |
|
3.
|
Conector del cable de control |
|
4.
|

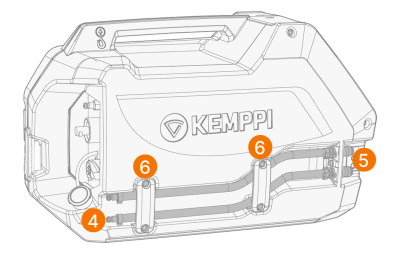

Conectores de manguera de refrigerante *. |
|
5.
|
Soporte del conector de entrada y salida de refrigerante |
|
6.
|
Soportes para conductos de manguera de refrigerante. |
* Con el alimentador de alambre X3 HD200, las mangueras de refrigerante se conectan a las mangueras de continuación que se guían hacia delante.
Para instalar y conectar los cables, consulte Cable de interconexión de X5 y Instalación de los cables (X5 WF HD200).
Accesorios de fijación del alimentador de alambre
El alimentador de alambre X5 Wire Feeder HD200 puede equiparse con correderas de protección del alimentador de alambre para una protección adicional y opciones de instalación. Cuando se utilizan las correderas de protección, el alimentador de alambre HD200 X5 también puede instalarse encima de las fuentes de potencia X5 utilizando los mismos juegos de accesorios de fijación opcionales que con el alimentador de alambre 300 X5. Con las correderas de protección, también es posible la conexión directa al carro del alimentador de alambre y al carro de 2 ruedas.
