Instalación de cables
Primero conecte el cable de interconexión en el alimentador de alambre y, a continuación, en la fuente de potencia. Para conocer las descripciones de los conectores y su ubicación, consulte X5 Wire Feeder 200, X5 Wire Feeder 300 o X5 Wire Feeder HD300 (según el modelo de su alimentador de alambre).

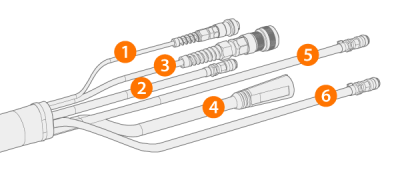

Conexión del cable de interconexión al alimentador de alambre
|
1.
|

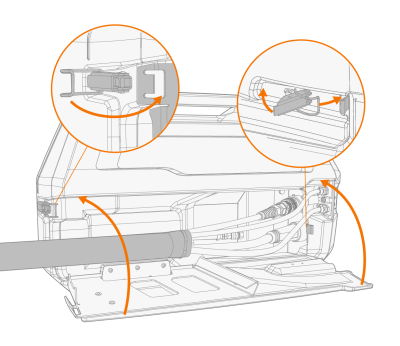

Abra la ventanilla del armario de cables para ver los conectores. |
|
2.
|
Conecte el cable de corriente de soldadura (4) al alimentador de alambre. Introduzca el cable todo lo que pueda y gire el conector en sentido de las agujas del reloj para apretar el cable en su sitio. |
|
Apriete a mano el cable de corriente de soldadura todo lo que pueda. Si la conexión del cable de corriente de soldadura está suelta, se puede sobrecalentar. |
|
3.
|
Empuje la manguera del gas de protección (2) hacia el conector de la manguera de gas de protección hasta que quede bloqueada. |
|
4.
|
Conecte el cable de control (3) al conector. Gire el collarín en el sentido de las agujas del reloj para bloquearlo en su sitio. |
|
5.
|

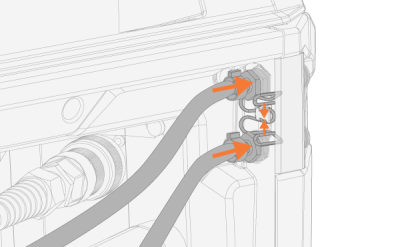

Si tiene la unidad de enfriamiento opcional, coloque los conectores de la manguera de líquido refrigerante (5, 6) en la ranura y a través de la abertura. |
>> Comprima el cierre de muelle para colocar los conectores de la manguera en su lugar. Una vez liberado, asegúrese de que el muelle de cierre encaje en su lugar en las hendiduras del conector de la manguera.
|
6.
|

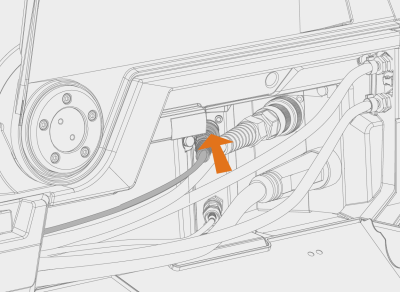

Si el cable de sensor de voltaje (1) está en uso, enchúfelo al conector del cable de sensor de voltaje dentro del armario. |
|
El cable de sensor de voltaje independiente solo es compatible con las fuentes de potencia Pulse+. |
|
7.
|
Fije la protección contra tirones del cable. |

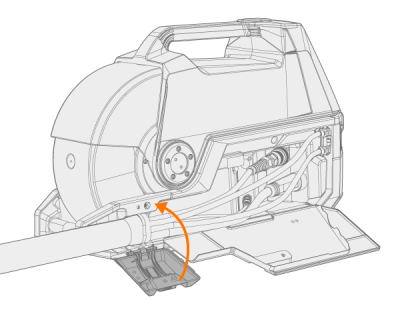

>> X5 Wire Feeder 200: Coloque el cable en la ranura del alimentador de alambre y fíjelo en su lugar cerrando la ventanilla y bloqueando los pestillos.

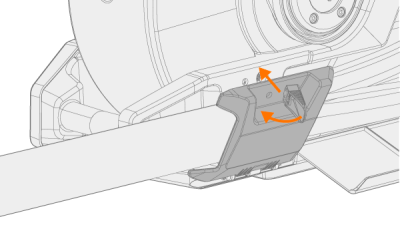

>> X5 Wire Feeder 300: Coloque el aliviador de tensiones del cable en la ranura del alimentador de alambre y asegúrelo en su lugar cerrando y bloqueando el pestillo del aliviador de tensión.
|

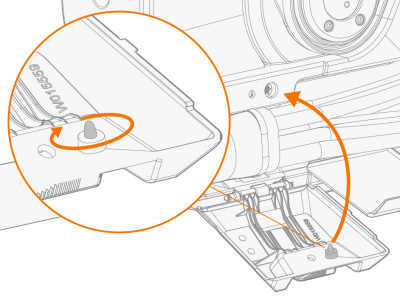

Compruebe el apriete del pomo de bloqueo expansivo y apriételo si es necesario:
 |

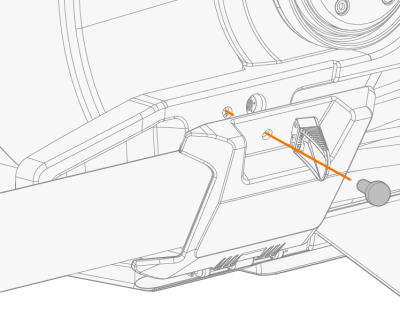

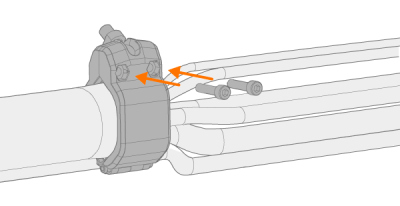

Consejo: Fijación adicional de la protección contra tirones de X5 Wire Feeder 300 (tornillo M6x16), opcional:
 |
|
8.
|
X5 Wire Feeder 300: cierre y bloquee la puerta del armario de cables. |
|

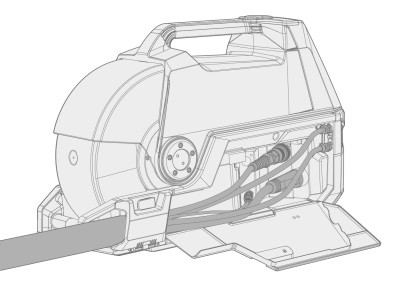

Al conectar los cables al alimentador de alambre, pase los cables cuidadosamente de manera que la puerta del armario de cables se cierra adecuadamente. |
|
El cable de interconexión se calienta durante la soldadura. La puerta del compartimento del cable del alimentador de alambre debe mantenerse cerrada durante la soldadura, los cables deben moverse con precaución si la puerta del compartimento se abre justo después de soldar. |

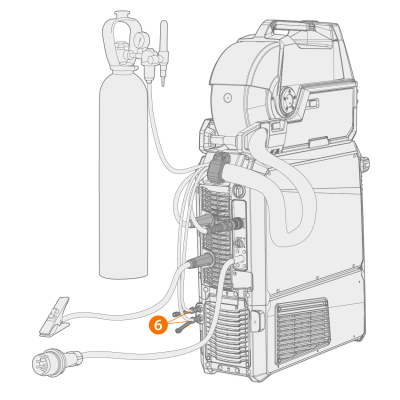

Conexión del cable de interconexión y el cable de retorno a tierra a la fuente de potencia
|
1.
|
Fije el alivio de tensión del cable (1) a la placa de fijación trasera. |
|
2.
|
Conecte el cable de corriente de soldadura al conector positivo (+) (2) en la fuente de potencia. |
|
3.
|
Conecte el cable de retorno a tierra al conector negativo (-) (5) en la fuente de potencia. |
|
4.
|
Conecte el cable de control (3) a la fuente de potencia. |
|
5.
|
Conecte la manguera de gas protector (4) al cilindro de gas. |
|
6.
|
Si tiene la unidad de enfriamiento opcional, conecte las mangueras de líquido de refrigerante (6). Las mangueras están codificadas por colores. |
|
7.
|
Solo para la fuente de potencia Pulse+: Si el cable de sensor de voltaje está en uso, enchúfelo al conector (7) en la parte posterior de la fuente de potencia. |
|
La mayoría de las aplicaciones MIG/MAG y alambres de relleno usan el cable de corriente de soldadura de la unidad de alimentación de alambre conectado al terminal positivo de la fuente de potencia. La polaridad se puede seleccionar conectando el cable de corriente de soldadura y el cable de conexión a tierra, según corresponda, al conector positivo o negativo de la fuente de potencia. |
|
Para la soldadura TIG, se debe cambiar la polaridad (+/-). La polaridad se puede seleccionar conectando el cable de corriente de soldadura y el cable de conexión a tierra, según corresponda, al conector positivo o negativo de la fuente de potencia. |
|
Para la instalación de un alimentador de alambre doble, use el cable de interconexión indicado para dos alimentadores de alambre. |
|
Asegúrese de haber conectado y apretado todos los cables correctamente. |
Sustitución del aliviador de tensión

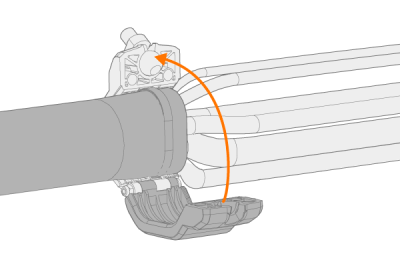

Extracción y sustitución del alivio de tensión en el extremo de la fuente de potencia del cable de interconexión:
|
1.
|
|
|
2.
|
|
