X5 Wire Feeder 300

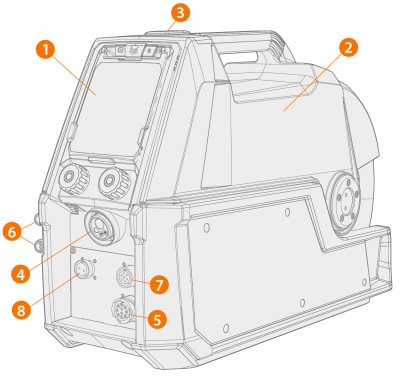

En esta sección se describe la estructura de X5 Wire Feeder 300 Manual y 300 AP/APC.
|
Puede haber variaciones específicas del modelo. |
|
1.
|
Panel de control (y cubierta del panel de control con bisagras) |
>> Para obtener más información sobre el panel de control de X5 Wire Feeder 300 AP/APC, consulte Panel de control AP/APC.
>> Para obtener más información sobre el panel de control de X5 Wire Feeder 300 Manual, consulte Panel de control manual.
>> Puerta del compartimento del alimentador de alambre
>> Mango
|
Mantenga cerrada la cubierta superior del alimentador de alambre durante la soldadura para reducir el riesgo de lesiones o choque eléctrico. Mantenga la cubierta superior cerrada también en otros momentos para mantener limpio el interior del alimentador de alambre. |
|
|
El mango está diseñado para el transporte manual en cortas distancias. Se permite suspender el equipo temporalmente del mango con eslingas (por ejemplo, para mover). |
|
3.
|
Seguro de cubierta superior |
|
4.
|
Conector Euro para la conexión del cable de soldadura |
|
5.
|
Conector del cable de control |
|
6.
|
Conectores de entrada y salida de refrigerante (codificados por color) |
|
7.
|
Conector de sincronización del subalimentador |
|
8.
|
Solo para X5 Wire Feeder 300 AP/APC: Conector de cable sensor de voltaje |
|
|
Consulte la configuración del panel de control para conocer los subalimentadores compatibles. |

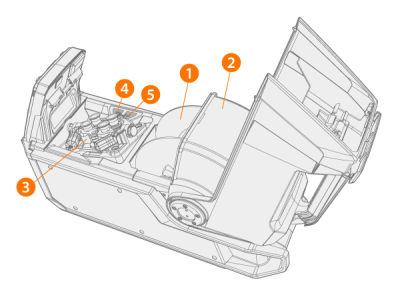

Alimentador de alambre interno (compartimento del alimentador de alambre)
>> Para obtener más información sobre los carretes de alambre, consulte Carretes de alambre y soportes (300).
|
2.
|
Cubierta de bloqueo del carrete del alambre |
|
3.
|
Mecanismo de los rodillos de alimentación del alambre |
|
4.
|
Botón de avance de alambre |
>> Haga avanzar al alambre de relleno (con el arco apagado).
|
5.
|
Botón de prueba de gas |
>> Pruebe el flujo de gas de protección y purgue la línea de gas.

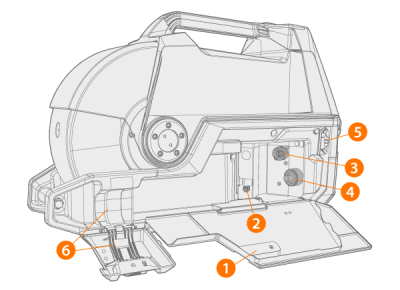

Al interior del alimentador de alambre (compartimento del cable de interconexión)
|
1.
|
Puerta y pestillo del compartimento del cable de interconexión |
|
2.
|
Conector para la manguera de gas de protección |
|
3.
|
Conector del cable de control |
|
4.
|
Conexión para cable de corriente de soldadura |
|
5.
|
Ranura de montaje de la manguera de refrigerante |
|
6.
|
Alivio de tensión del cable de interconexión |
|
7.
|

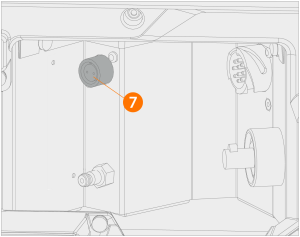

X5 Wire Feeder 300 AP/APC: Conector del cable de detección de voltaje para el cable de interconexión |
Para instalar y conectar los cables, consulte Cable de interconexión de X5 y Instalación de cables.
Si se incluye el rotámetro para gas integrado, también se encuentra en el armario del cable de interconexión.
Accesorios de fijación del alimentador de alambre
X5 Wire Feeder 300 se puede instalar sobre una fuente de potencia X5 con los siguientes juegos de accesorios de fijación opcionales:
|
•
|
Placas fijas y mecanismo de bloqueo para un alimentador de alambre |
|
•
|
Placa giratoria con mecanismo de bloqueo para un alimentador de alambre |
|
•
|
Placa giratoria doble con dos mecanismos de bloqueo para dos alimentadores de alambre |
|
•
|
Placa giratoria con brazo de contrapeso para un alimentador de alambre. |
