X5 Wire Feeder 200
En esta sección se describe la estructura de X5 Wire Feeder 200 Manual.
|
Mantenga cerradas las cubiertas del alimentador de alambre durante la soldadura para reducir el riesgo de lesiones o descarga eléctrica. Mantenga cerradas también las cubiertas en otros momentos para mantener limpio el alimentador de alambre. |
|
|
El mango está diseñado para el transporte manual en cortas distancias. Se permite suspender el equipo temporalmente del mango con eslingas (por ejemplo, para mover). |

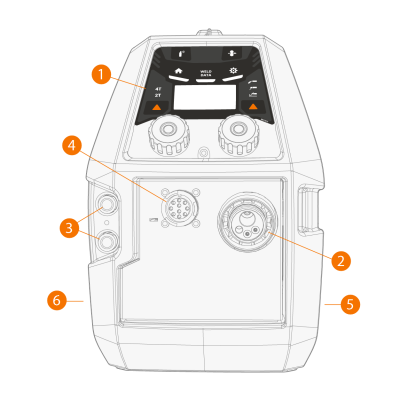

>> Para obtener más información sobre el panel de control de X5 Wire Feeder 200 Manual, consulte Panel de control manual.
|
2.
|
Conector Euro para la conexión del cable de soldadura |
|
3.
|
Conectores de entrada y salida de refrigerante (codificados por color) |
|
4.
|
Conector del cable de control |
|
5.
|
Lado del armario de alimentación de alambre |
|
6.
|
Lado del armario de cables de interconexión |

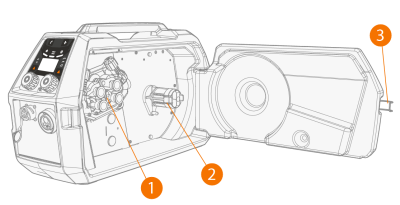

Al interior del alimentador de alambre (compartimento del alimentador de alambre)
|
1.
|
Mecanismo de los rodillos de alimentación del alambre |
|
2.
|
Soporte para carrete de alambre |
>> Para obtener más información sobre los carretes de alambre, consulte Carrete de alambre y soporte (200).
|
3.
|
Seguro de la puerta del armario del alimentador de alambre |

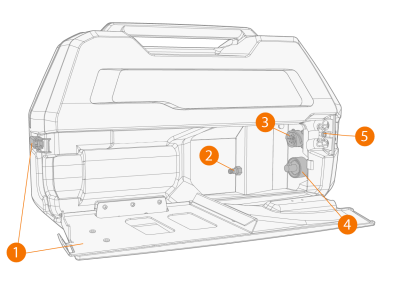

Al interior del alimentador de alambre (compartimento del cable de interconexión)
|
1.
|
Ventanilla del armario de cables de interconexión y seguro de bloqueo |
>> La parte trasera de la ventanilla sirve también para aliviar la tensión del cable
|
2.
|
Conector para la manguera de gas de protección |
|
3.
|
Conector del cable de control |
|
4.
|
Conexión para cable de corriente de soldadura |
|
5.
|
Ranura de montaje de la manguera de refrigerante |
Para instalar y conectar los cables, consulte Cable de interconexión de X5 y Instalación de cables.
Accesorios de fijación del alimentador de alambre
X5 Wire Feeder 200 puede equiparse con un marco de tubos de acero para obtener una mayor protección y opciones de instalación. Cuando se utiliza el marco de tubos de acero, X5 Wire Feeder 200 también puede instalarse sobre X5 Power Source utilizando los mismos juegos de accesorios de fijación opcionales que con X5 Wire Feeder 300.
