Panel de control manual

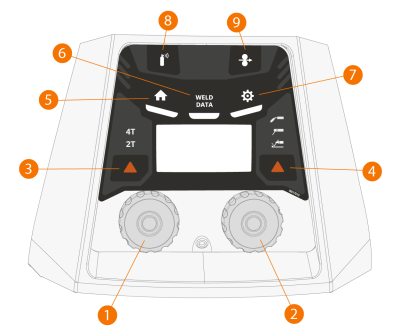

Esta sección describe los controles y funciones del panel de control de X5 Wire Feeder 200 Manual (X5 FP 200R).

1.

Perilla de control izquierda

2.

Perilla de control derecha

3.

Selección lógica del disparador (gatillo) (2T/4T)

4.

Selección del proceso (MIG/MMA/Resanado/TIG)

5.

Botón Inicio (modo de soldadura predeterminada)

6.

Botón de Datos de soldadura

7.

Botón de configuración

8.

Botón de prueba de gas

9.

Botón de avance de alambre



Para utilizar el panel de control, consulte Uso del panel de control manual X5.
