Uso del panel de control manual X5
Los paneles de control de X5 Wire Feeder 200 Manual y 300 Manual incluyen las características y funciones más esenciales para la soldadura MIG con la opción de utilizar X5 FastMig también para la soldadura TIG (CC) y MMA y el resanado.
Panel de control de X5 Wire Feeder 300 Manual (X5 FP 300R)
| 1. | Perilla de control izquierda |
>> En modo MIG: Velocidad de alimentación del alambre
>> En modo MMA: Perilla de ajuste de corriente de soldadura
>> En modo resanado: Ajuste de la corriente
| 2. | Perilla de control derecha |
>> En modo MIG: Ajuste de voltaje de soldadura
>> En modo MIG (pulsador): cambia entre el voltaje de soldadura y el ajuste de la dinámica
>> En el modo MMA: ajuste de dinámicas
| 3. | Selección lógica de disparador |
>> Cambia entre los modos lógicos de disparador 2T y 4T
| 4. | Proceso de soldadura/selección del modo de operación |
>> Cambia entre los modos MIG, MMA y Resanado
>> Pulsación larga para modo TIG
| 5. | Botón de Inicio (Home) |
>> Cambia a la vista/modo de soldadura predeterminado
| 6. | Botón de Datos de soldadura |
>> Muestra la duración, la corriente y el voltaje de la última soldadura
| 7. | Botón de menú de configuración |
| 8. | Visor principal |
>> Muestra la velocidad de alimentación del alambre, la corriente y/o el voltaje (el contenido mostrado depende del procedimiento de soldadura seleccionado).
Para cambiar la configuración del panel de control y los parámetros de soldadura, consulte Panel de control manual: Configuración.
Bloqueo de seguridad: si se presionan prolongadamente las perillas de control 1 y 2 simultáneamente, el dispositivo se puede bloquear por seguridad. Esto impide soldar y manejar el dispositivo por accidente sin tener que apagar el equipo. Desbloquee el dispositivo presionando las perillas de control 1 y 2 simultáneamente durante 2 segundos.

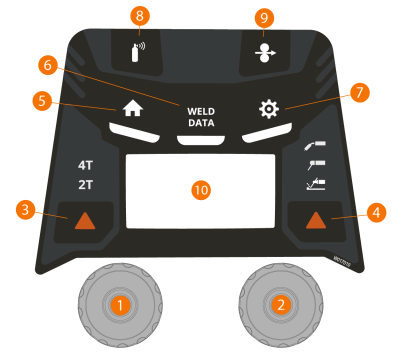

Panel de control de X5 Wire Feeder 200 Manual (X5 FP 200R)
| 1. | Perilla de control izquierda |
>> En modo MIG: Velocidad de alimentación del alambre
>> En modo MMA: Perilla de ajuste de corriente de soldadura
>> En modo resanado: Ajuste de la corriente
| 2. | Perilla de control derecha |
>> En modo MIG: Ajuste de voltaje de soldadura
>> En modo MIG (pulsador): cambia entre el voltaje de soldadura y el ajuste de la dinámica
>> En el modo MMA: ajuste de dinámicas
| 3. | Selección lógica de disparador |
>> Cambia entre los modos lógicos de disparador 2T y 4T
| 4. | Proceso de soldadura/selección del modo de operación |
>> Cambia entre los modos MIG, MMA y Resanado
>> Pulsación larga para modo TIG
| 5. | Botón de Inicio (Home) |
>> Cambia a la vista/modo de soldadura predeterminado
| 6. | Botón de Datos de soldadura |
>> Muestra la duración, la corriente y el voltaje de la última soldadura
| 7. | Botón de menú de configuración |
| 8. | Botón de prueba de gas |
>> Prueba el flujo de gas de protección y purga la línea de gas
| 9. | Botón de avance de alambre |
>> Hace avanzar al alambre de relleno (con el arco apagado)
| 10. | Visor principal |
>> Muestra la velocidad de alimentación del alambre, la corriente y/o el voltaje (el contenido mostrado depende del procedimiento de soldadura seleccionado).
Para cambiar la configuración del panel de control y los parámetros de soldadura, consulte Panel de control manual: Configuración.
Bloqueo de seguridad: si se presionan prolongadamente las perillas de control 1 y 2 simultáneamente, el dispositivo se puede bloquear por seguridad. Esto impide soldar y manejar el dispositivo por accidente sin tener que apagar el equipo. Desbloquee el dispositivo presionando las perillas de control 1 y 2 simultáneamente durante 2 segundos.
