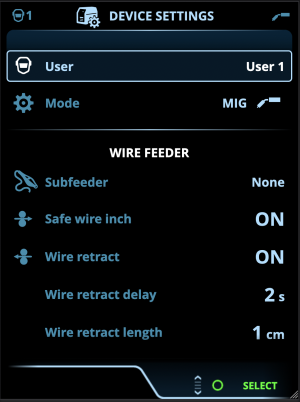

Panel de control AP/APC: Configuración del dispositivo

Cambio en la configuración

1. Gire la perilla de control derecha para resaltar el parámetro de configuración deseado.
2. Presione la perilla de control derecha para seleccionar el parámetro de configuración que desea ajustar.
3. Gire la perilla de control derecha para seleccionar el valor de configuración.

>>  Según el parámetro de configuración que se vaya a ajustar, conviene consultar también la tabla de Configuración mostrada a continuación para obtener más detalles.

4. Confirme el nuevo valor/selección y cierre la vista de ajuste presionando la perilla de control derecha.

Usuarios

La configuración del sistema se puede personalizar para un máximo de 10 usuarios diferentes. Además de la configuración del sistema, los canales de memoria son específicos del usuario. Cada usuario puede tener hasta 100 canales MIG, 10 canales TIG, 10 canales MMA y 10 canales de resanado. El canal de memoria y la configuración del sistema se guardan de manera automática para el usuario conectado.

Configuración

Parámetro Valor del parámetro Descripción
Usuario Usuario actual Siempre hay un usuario conectado en el sistema. Cuando un nuevo usuario inicia sesión, el usuario anterior se desconecta automáticamente.
En caso de una instalación de alimentador de alambre doble mixto en la que el otro alimentador de alambre sea un modelo Manual, el usuario 1 se aplica automáticamente y el cambio de usuario queda deshabilitado.
Modo MIG/TIG/MMA/Resanado Nota: para la soldadura TIG, se debe cambiar la polaridad (+/-). Consulte la sección Instalación de cables para obtener más información.
Tiempo de demostración OFF/ON La función de tiempo de demostración le permite probar características y funciones de soldadura opcionales sin licencia por un tiempo limitado. El tiempo de demostración total disponible es de 3 horas. El tiempo de demostración solo ocurre cuando se suelda con una función de soldadura para la que no se tiene licencia. Cuando el tiempo de demostración está activado, el tiempo restante se muestra en la pantalla.
Bloqueo de configuración No está en uso / Desbloqueado / Bloqueado El bloqueo de la configuración se usa para limitar los cambios a un conjunto predefinido de parámetros de soldadura y configuraciones del dispositivo. Cuando esta función está activada, los ajustes se pueden bloquear y desbloquear en los ajustes del dispositivo. Se puede establecer un código PIN para el bloqueo de la configuración. Consulte la sección Bloqueo de configuración para obtener más información.

Control remoto OFF / Control remoto manual / Control remoto pistola
Predeterminado = OFF
Si el control remoto no está conectado, esta selección no está disponible.
Nota: Este ajuste no afecta ni se ve afectado por el control remoto HR55.
Modo remoto
(con control remoto con 1 mando)
Velocidad de alimentación de alambre o corriente / Canal Determina lo que se modifica con el control remoto, el parámetro de soldadura o el canal de memoria (canales disponibles: 1...5). Los parámetros son específicos del proceso.
Si el control remoto no está conectado y la opción remoto no está seleccionada, esta selección no estará disponible.
Nota (control remoto con 2 mandos): solo se usa la perilla del control remoto izquierdo cuando el modo remoto está configurado en "Canal".
Nota: Si el control remoto HR55 también está conectado, el parámetro que se seleccione aquí no podrá ajustarse con el control remoto HR55.
Modo remoto
(con control remoto con 2 mando)
Parámetros de soldadura / Canal

Subalimentador
(en modo MIG y solo con X5 Wire Feeder 300)
Modelo de subalimentador / Ning.
Predeterminado = Ninguno
Si hay un subalimentador compatible conectado, seleccione el subalimentador de la lista.
Subalimentadores compatibles:
SuperSnake GTX (10 m, 15 m, 20 m, 25 m), Binzel PP401D, Binzel PP36D.
Avance seguro del alambre
(solo con MIG)
OFF/ON Cuando está en ON y el arco no se enciende, se alimentan 5 cm de alambre de relleno. Cuando está en OFF, se alimentan 5 m de alambre de relleno.
Retroceso alambre OFF/ON Es una función de retroceso automático del alambre. Una vez que se apaga el arco, el alambre se retrae para mayor seguridad. El usuario puede cambiar la configuración de la demora del retroceso y la longitud de retracción del alambre.
Nota: La función de retracción del alambre se desactiva si se conecta un subalimentador.
- Retraso de retroceso del alambre 2...10 s, paso 1
Predeterminado = 5 s
- Longitud de retroceso de alambre 1 - 10 cm, intervalos de 1
Predeterminado = 2 cm

Idioma Idiomas disponibles Esto permite al usuario seleccionar el idioma del panel de control de una lista de idiomas disponibles.
Tiempo datos de soldadura 0...30 s, paso 1
0 = OFF
Predeterminado = 5 s
Esto define si se muestra (y durante cuánto tiempo) el resumen de datos de soldadura después de cada soldadura.
Promedio de datos de soldadura Sin inclinaciones/Soldadura completa
Predeterminado = Sin inclinaciones
Esta función permite al usuario cambiar la forma en que se calculan los promedios de los datos de soldadura: con o sin las fases de inclinaciones al principio y al final de la soldadura.
Esta configuración afecta al cálculo de los promedios para lo siguiente: el voltaje de soldadura (voltaje del terminal y del arco), la corriente de soldadura, la potencia de soldadura y la velocidad de alimentación del alambre.
Brillo 1...10 El brillo de la pantalla del panel de control.
Fecha Fecha actual Ajuste de la fecha.
Tiempo (24 h) Tiempo actual Ajuste de la hora en formato de 24 h.
Salvapantallas OFF/1...120 min, intervalo 1
Predeterminado = 5 min
La imagen del salvapantallas se muestra en la pantalla después del período de tiempo establecido. De manera predeterminada, se muestra el logotipo de Kemppi. Para cambiar la imagen del salvapantallas, consulte Actualización por USB.
Visor off OFF/1...120 min, intervalo 1
Predeterminado = 5 min
La pantalla del panel de control se apaga después del período de tiempo establecido. La luz de la perilla de control derecha se enciende cuando la pantalla está apagada.

Calibración de cable
(solo con MIG)
Iniciar/Cancelar También se muestra la fecha y el tiempo y la información de la calibración anterior.
Consulte Calibrado del cable de soldadura para obtener la calibración de cable.
Refrigeración por agua OFF/Auto/ON
Predeterminado = Auto
Cuando se selecciona ON, el refrigerante circula continuamente y cuando se selecciona Auto, el refrigerante circula solo durante la soldadura.
Guardián de gas OFF/ON
Predeterminado = OFF
El protector de gas evita la soldadura sin gas de protección. Este ajuste no está disponible si el guardián de gas no está instalado.
VRD
(solo con MMA y resanado)
OFF/12V/24V
Predeterminado = OFF
El dispositivo de reducción de voltaje (VRD) reduce el voltaje de circuito abierto para mantenerlo por debajo de un determinado valor.

Copia de respaldo (Selección) Esto permite guardar la configuración en una memoria USB conectada.
Restaurar (Selección) Esto permite restaurar la configuración a partir de una memoria USB conectada.
Rest. valores de fábrica Iniciar/Cancelar
Predeterminado = Cancelar
Esto restablece el equipo a la configuración de fábrica.
