Instalar y cambiar el alambre (X5 WF HD300)
En esta sección se describe cómo instalar el alambre y el carrete en X5 Wire Feeder HD300.
|
Instale la pistola de soldar en el alimentador de alambre antes de montar el carrete del alambre. |
|
|
Al cambiar el carrete de alambre, retire el alambre de relleno restante de la pistola de soldar y del mecanismo de alimentación del alambre antes de quitar el carrete de alambre. |
Para quitar el carrete de alambre:
|
1.
|
Abra la puerta del armario de alimentación de alambre. |
|
2.
|
Afloje y retire el sujetador del carrete y retire el carrete de alambre. |
Para instalar un nuevo carrete de alambre:
|
1.
|
Abra la puerta del armario de alimentación de alambre. |
|
2.
|

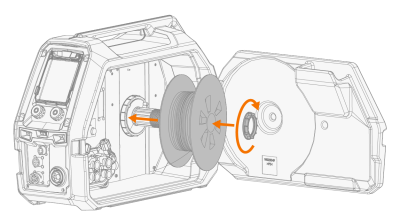

Inserte el carrete de alambre en el soporte para carrete. Asegure el carrete de alambre en su lugar insertando y apretando el sujetador del carrete. |
|
Asegúrese de que el carrete del alambre mire en la dirección correcta, el alambre de relleno va desde la parte inferior del carrete hasta los rodillos de alimentación. |
|
3.
|
Si es necesario, ajuste el freno del carrete girando la perilla de ajuste del freno del carrete en el centro del soporte para carrete. |
Para instalar el alambre de relleno:
|
1.
|
Suelte el extremo del alambre de relleno del carrete y corte cualquier tramo deformado de manera que el extremo quede recto. |
|
|
Cuide que el alambre de relleno no se desborde del carrete al soltarlo. |
|
2.
|
Lime la punta del alambre de relleno. |
|
Los bordes afilados de la punta del alambre de relleno pueden dañar el conductor flexible de alambre. |
|
3.
|

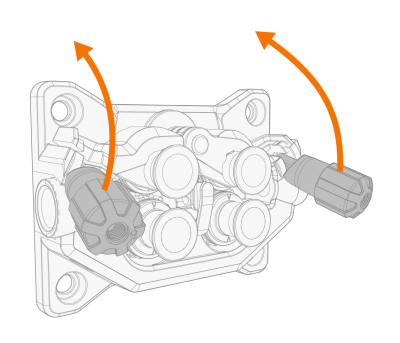

Suelte los brazos de presión para separar los rodillos de alimentación. |
|
4.
|

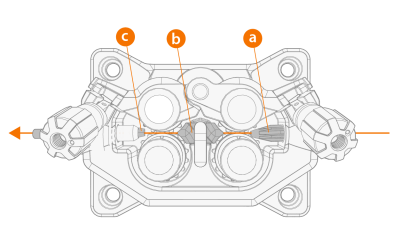

Pase el alambre de relleno por el tubo de entrada (a) y el tubo guía de alambre intermedio (b) y por el tubo de salida (c), que alimenta el alambre de relleno hacia la pistola de soldar. |
|
5.
|
Introduzca el alambre de relleno manualmente dentro de la pistola, de manera que el alambre alcance el conductor flexible de alambre (aprox. 20 cm). |
|
6.
|

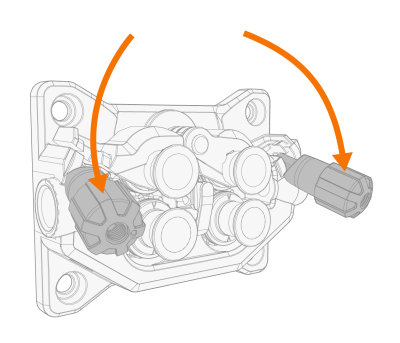

Cierre los brazos de presión de manera que el alambre de relleno quede bloqueado entre los rodillos de alimentación. Asegúrese de que el alambre de relleno asienta en el acanalado del rodillo de alimentación. |
|
7.
|

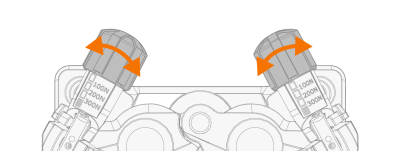

Ajuste la presión de los rodillos de alimentación con las ruedas de regulación de la presión. La presión es la misma en ambos pares de rodillos de alimentación. |
Las escalas graduadas del asa de presión indican la presión aplicada en los rodillos de alimentación. Ajuste la presión de los rodillos de alimentación conforme a la tabla inferior.
| Fe/Ac. inox. sólido |
Hendidura en V
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Sólido y con fundente (MC/FC) |
Hendidura en V, estriada
 |
≥ 1.2 |
1.0−2.0 |
| Autoprotejido (sin gas) |
Hendidura en V, estriada
|
≥ 1.6 |
2.0−3.0 |
| Aluminio |
Hendidura en U
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
La presión excesiva puede provocar el aplastamiento del alambre de relleno y dañar los alambres tubulares o con fundente en el núcleo. La presión excesiva también puede provocar el desgaste indebido de los rodillos de alimentación y aumentar la carga en la caja de engranajes. |
|
8.
|

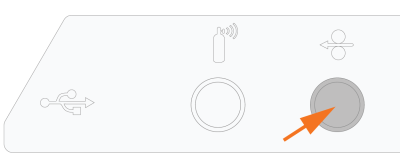

Pulse el botón de avance de alambre para llevar el alambre de relleno hasta la pistola de soldar. Pare cuando el alambre llegue a la punta de contacto de la pistola de soldar. |
|
Tenga cuidado con el alambre cuando llegue a la punta de contacto y salga de la pistola. |
|
9.
|
Antes de soldar, compruebe que la configuración y los parámetros de soldadura en el panel de control se ajusten a su configuración de soldadura. |
>> Consulte Usar el panel de control de X5 AP/APC para obtener más información.
