Instalación y sustitución de rodillos de alimentación

El método de instalación aquí descrito es el mismo tanto con X5 Wire Feeder 200 como con X5 Wire Feeder 300. Pueden producirse variaciones específicas del modelo en el aspecto visual y la posición.

Cambie los rodillos alimentadores de alambre cuando el material y el diámetro del alambre de relleno varíe.

Seleccione los nuevos rodillos alimentadores de alambre conforme a las siguientes tablas: Consumibles para el alimentador de alambre.

Para cambiar rodillos alimentadores de alambre:

1.

Abra el armario del alimentador de alambre.

2.

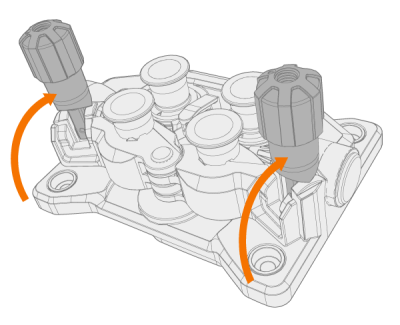

Suelte las manillas de presión en el mecanismo de alimentación del alambre.

3.

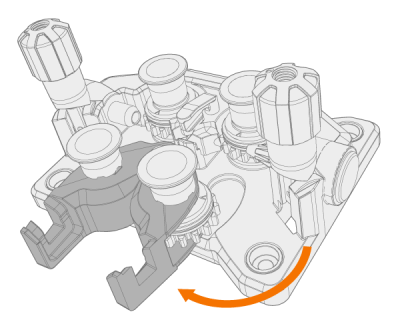

Abra los brazos de bloqueo para separar los rodillos de alimentación.

4.

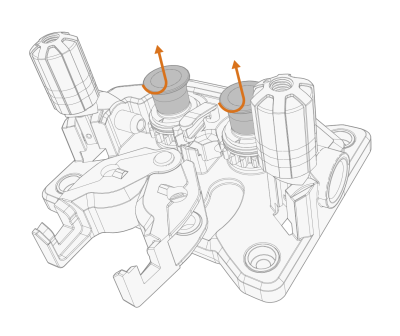

Retire los pasadores de montaje del rodillo de alimentación de presión tirando de ellos.

Los pasadores de montaje de los rodillos de presión tienen ejes centrales unidos a ellos, mientras que los ejes centrales de los rodillos motrices actúan como ejes de accionamiento unido directamente al mecanismo /motor de alimentación del alambre.

5.

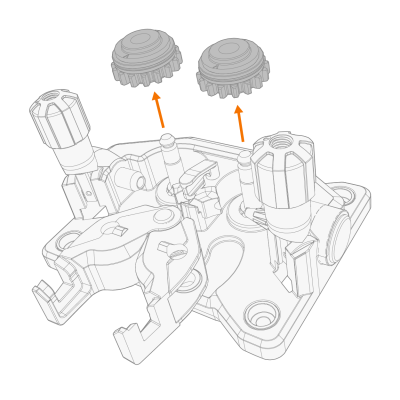

Retire los rodillos de alimentación de presión.

6.

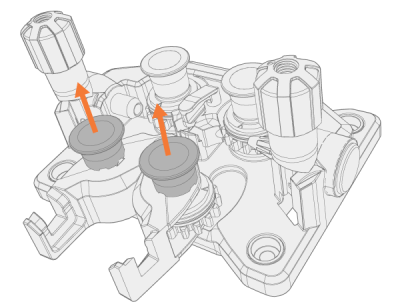

Retire las tapas de montaje del rodillo de alimentación motriz girándolas y tirando de ellas.

7.

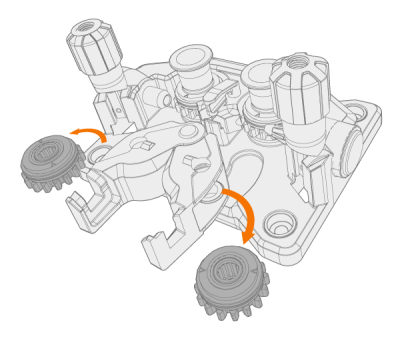

Retire los rodillos de alimentación motrices.

8.

Siga los pasos anteriores a la inversa para instalar los rodillos de alimentación del alambre. Alinee la incisión de la base del rodillo motriz con el pasador del eje de transmisión.

9.

Vuelva a montar los pasadores y tapas de montaje para fijar en su sitio los rodillos motrices y de presión.

10.

Cierre los brazos de bloqueo y baje las manillas de presión de los rodillos de alimentación. Consulte Instalar y cambiar el alambre (X5 WF 300) y Instalar y cambiar el alambre (X5 WF 200) para obtener más información sobre la instalación del alambre.

11.

Cierre el armario del alimentador de alambre.
