Instalar y cambiar el alambre (X5 WF 200)
En esta sección se describe cómo instalar el alambre y el carrete en X5 Wire Feeder 200.
|
Instale la pistola de soldar en el alimentador de alambre antes de montar el carrete del alambre. |
|
|
Al cambiar el carrete de alambre, retire el alambre de relleno restante de la pistola de soldar y del mecanismo de alimentación del alambre antes de quitar el carrete de alambre. |
Para quitar el carrete de alambre:
|
1.
|
Abra la ventanilla lateral del alimentador de alambre. |
|
2.
|
Libere el bloqueo del soporte y empuje los clips de bloqueo del carrete de alambre hacia el centro. |
|
3.
|
Retire el carrete de alambre del alimentador de alambre. |
Para instalar un nuevo carrete de alambre:
|
1.
|
Abra la ventanilla lateral del alimentador de alambre. |
|
2.
|
Si aún no lo ha hecho, libere el bloqueo del soporte para que los clips de bloqueo puedan moverse hacia el centro. |
|
3.
|

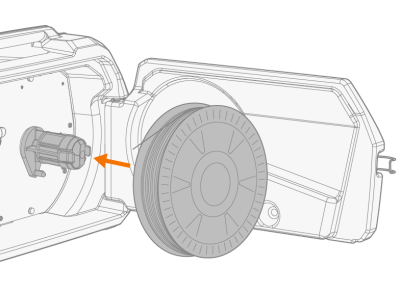

Inserte el carrete de alambre en el soporte del alimentador de alambre. |
|
|

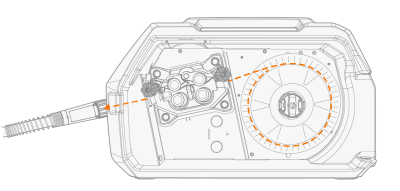

Asegúrese de que el carrete del alambre mira en la dirección adecuada, el alambre de relleno va desde la parte superior del carrete hasta los rodillos de alimentación.
|
|
|
Asegúrese de que los clips de bloqueo del soporte se bloqueen una vez que el carrete de alambre esté en su lugar.
|
|
4.
|

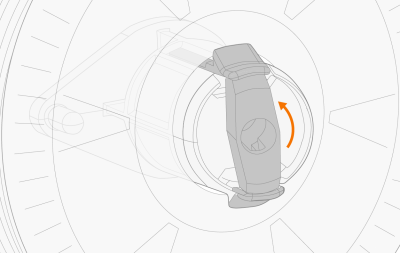

Fije el carrete de alambre en su lugar girando la perilla para bloquearla en la posición de cierre. |
Si es necesario, ajuste el freno de carrete girando el tornillo (con la llave Allen) en el centro del mecanismo de bloqueo del soporte.
Para instalar el alambre de relleno:
|
1.
|
Suelte el extremo del alambre de relleno del carrete y corte cualquier tramo deformado de manera que el extremo quede recto. |
|
|
Cuide que el alambre de relleno no se desborde del carrete al soltarlo. |
|
2.
|
Lime la punta del alambre de relleno. |
|
Los bordes afilados de la punta del alambre de relleno pueden dañar el conductor flexible de alambre. |
|
3.
|

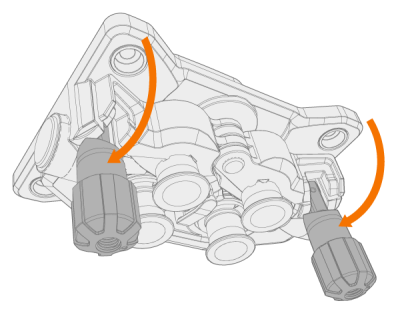

Suelte los brazos de presión para separar los rodillos de alimentación. |
|
4.
|

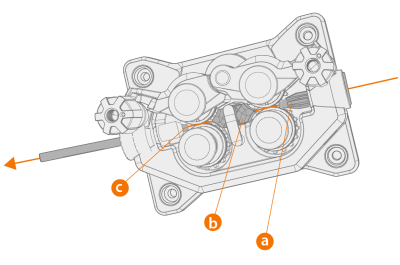

Pase el alambre de relleno por el tubo de entrada (a) y el tubo guía de alambre intermedio (b) y por el tubo de salida (c), que alimenta el alambre de relleno hacia la pistola de soldar. |
|
5.
|
Introduzca el alambre de relleno manualmente dentro de la pistola, de manera que el alambre alcance el conductor flexible de alambre (aprox. 20 cm). |
|
6.
|

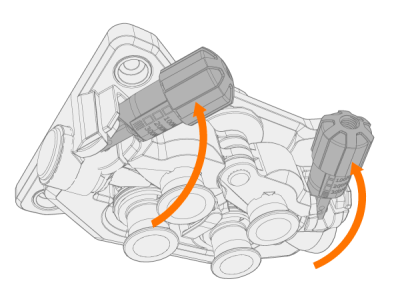

Cierre los brazos de presión de manera que el alambre de relleno quede bloqueado entre los rodillos de alimentación. Asegúrese de que el alambre de relleno asienta en el acanalado del rodillo de alimentación. |
|
7.
|

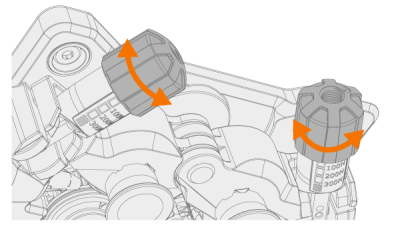

Ajuste la presión de los rodillos de alimentación con las ruedas de regulación de la presión. La presión es la misma en ambos pares de rodillos de alimentación. |
Las escalas graduadas del asa de presión indican la presión aplicada en los rodillos de alimentación. Ajuste la presión de los rodillos de alimentación conforme a la tabla inferior.
| Fe/Ac. inox. sólido |
Hendidura en V
|
0.8−1.0 |
1.5−2.0 |
| ≥ 1.2 |
2.0−2.5 |
| Sólido y con fundente |
Hendidura en V, estriada
 |
≥ 1.2 |
1.0−2.0 |
| Autoprotejido (sin gas) |
Hendidura en V, estriada
|
≥ 1.6 |
2.0−3.0 |
| Aluminio |
Hendidura en U
 |
1.0 |
0.5−1.0 |
| 1.2 |
1.0−1.5 |
| 1.4 |
1.5−2.0 |
| ≥ 1.6 |
2.0−2.5 |
|
|
La presión excesiva puede provocar el aplastamiento del alambre de relleno y dañar los alambres tubulares o con fundente en el núcleo. También puede provocar el desgaste indebido de los rodillos de alimentación y aumentar la carga en la caja de engranajes. |
|
8.
|
Pulse el botón de avance de alambre para llevar el alambre de relleno hasta la pistola de soldar. Pare cuando el alambre llegue a la punta de contacto de la pistola de soldar. |
>> En X5 Wire Feeder 200, el botón de avance de alambre se encuentra en el panel de control.
|
Tenga cuidado con el alambre cuando llegue a la punta de contacto y salga de la pistola. |
|
9.
|
Antes de soldar, compruebe que la configuración y los parámetros de soldadura en el panel de control se ajusten a su configuración de soldadura. |
>> Consulte Uso del panel de control manual X5 y Usar el panel de control de X5 AP/APC para obtener más información.
