X3 Wire Feeder HD300

本节介绍了 X3 Wire Feeder HD300 的结构。

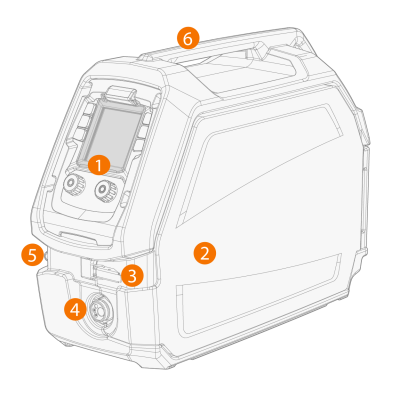

1.

控制面板（和铰接式控制面板显示屏盖）

>>有关 X3 送丝控制面板的更多信息，请参见 X3 控制面板。

2.

送丝机机箱门

在焊接过程中保持送丝机机柜门关闭，以降低受伤或触电的风险。在其他时间也要保持机柜门关闭，以保持送丝机内部清洁。

3.

送丝机机柜门插销

4.

用于焊接电缆连接的欧式接头

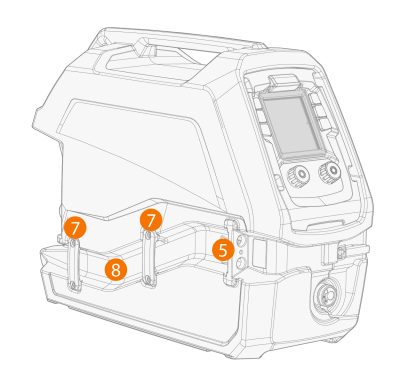

5.

冷却液进口和出口接头支架

6.

手柄

7.

冷却剂软管管道支架

8.

冷却剂软管管道。

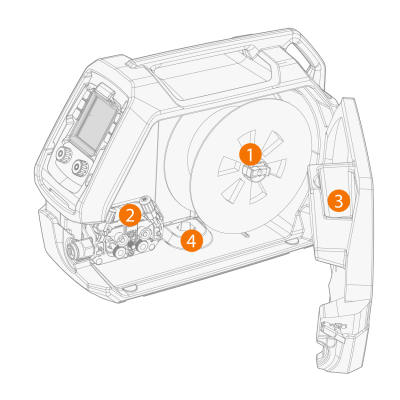

送丝机内部（送丝机机箱）

1.

焊丝盘轴和盘轴轮毂

>>有关焊丝盘轴的更多信息，请参阅安装和更换焊丝和焊丝盘轴。

2.

送丝轮机构

3.

零件储存

>>用于临时储存较小的物品。

4.

安装板连接孔径

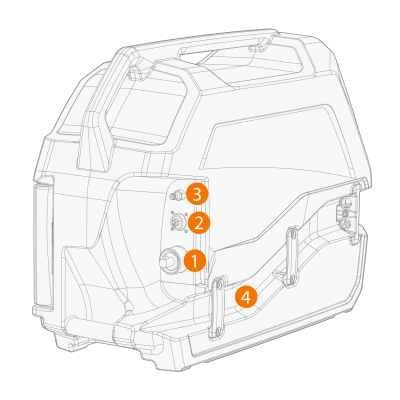

送丝机背面

1.

焊接电缆接头

2.

控制电缆接头

3.

保护气管接头

4.

冷却剂软管管道。

有关安装和连接电缆，请参见 X3 中继线 和安装电缆（X3 WF HD300）。
