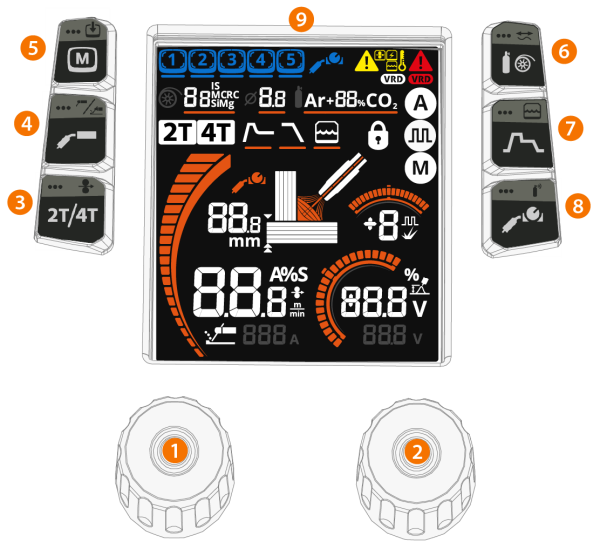

X3 控制面板
本节介绍了 X3 送丝控制面板的控制装置和功能。
| 1. | 左控制旋钮（更多信息见下文） |
>>转动并按下控制旋钮进行选择
| 2. | 右控制旋钮（更多信息见下文） |
>>转动并按下控制旋钮进行选择
| 3. | 焊枪开关逻辑和冷送丝按钮 |
>>短按：焊枪开关逻辑选择 (2T/4T)
>>长按：冷送丝，送出填充焊丝（在电弧熄灭时）
|
在冷送丝过程中，可以通过右控制旋钮调节送丝速度。 |
| 4. | 工艺和模式按钮 |
>>短按：MIG 焊接工艺选择（手动 MIG (M)/1-MIG (A)/脉冲 MIG (
)）。使用右控制旋钮进行选择。在手动MIG模式下,短按该按钮将首先打开材料选择菜单。
>>长按：操作模式选择（MIG/MMA/气刨）
|
|
脉冲 MIG 工艺仅适用于脉冲电源。 |
|
|
在 MMA 或气刨模式下，短按焊接工艺选择会始终将设备返回到 MIG 模式。 |
| 5. | 储存通道按钮 |
>>短按：更改储存通道
>>长按：保存至储存通道 >> 有关详细信息，请参阅：储存通道
| 6. | 材料选择和电缆校准按钮 |
>>短按：填充焊丝材料、厚度和保护气选择 >> 有关详细信息，请参阅：1-MIG 和脉冲 MIG 的基本设置
>>长按：电缆校准 >> 有关详细信息，请参阅：校准焊接电缆
| 7. | 焊接参数按钮 |
>>短按：其他焊接参数调节：热起弧 / 填弧坑 / 滞后电流 (PC) >> 有关详细信息，请参阅：其他焊接参数
>>长按：水冷 AUT/ON/OFF（AUT = 自动）。使用右控制旋钮进行选择。
| 8. | 遥控和气体检测按钮 |
>>短按：遥控模式选择（仅适用于焊枪遥控）：送丝速度/通道/关闭
>>长按：气体测试，测试保护气流量并冲洗气体管线
|
|
在气体检测过程中，可以使用控制旋钮调节气体流量。 |
| 9. | 控制面板显示屏。 |
>>如需了解更多信息，请参阅：X3 控制面板。
主焊接视图中的控制旋钮功能
左侧控制旋钮：
| • | 手动 MIG：送丝速度调节 |
| • | 1-MIG：送丝速度调节 |
| • | 脉冲 MIG：送丝速度调节 |
| • | MMA：焊接电流调节 |
| • | 气刨：电流调节。 |
右侧控制旋钮：
| • | 手动 MIG：焊接电压调节 |
| • | 1-MIG：焊接电压/动态特性微调（按下可在调节后的参数之间切换） |
| • | 脉冲 MIG：微调/脉冲电流(按下可在调整的参数之间切换) |
| • | MMA：动态调节。 |
|
|
将焊接参数保存到存储通道或调节其他参数时，右控制旋钮是用于调节和选择的默认控制钮。 |
|
|
在大多数调节和设置视图中，按下左侧控制旋钮或某个侧边按钮都会返回主视图。 |
>>如需了解更多信息，请参阅：主要焊接参数
安全锁：同时长按控制旋钮 1 和 2 两秒，可安全锁定设备。这可以防止在不关闭设备的情况下意外焊接和操作设备。同时按下控制旋钮 1 和 2 两秒即可解锁设备。
重置为出厂设置：长按功能按钮3和8（焊枪开关逻辑和遥控按钮）5秒钟，设备即可恢复出厂设置。
|
|
恢复出厂设置将清除所有用户数据。 |
