安装电缆（X3 WF HD300）

先将中继线连接到送丝机，再安装到电源。有关接头的说明，请参阅 X3 Wire Feeder HD300。

所需工具：

尽可能整齐地布线电缆。

1.

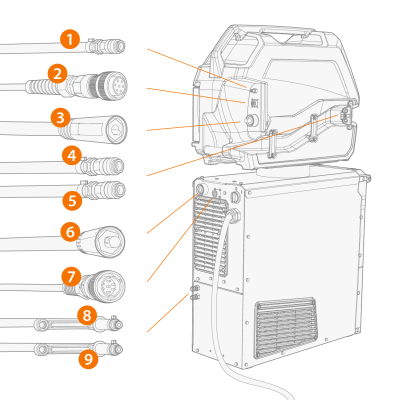

将焊接电流电缆 (3) 连接到送丝机。将电缆推到尽可能远的位置，顺时针旋转连接器，将电缆拧紧到位。

用手尽可能拧紧焊接电流电缆。如果焊接电流电缆松动，可能是过热。

2.

将保护气软管 (1) 推向保护气软管接头，使其锁定。

3.

将控制电缆 (2) 连接到连头。顺时针旋转枪环使其锁定到位。

4.

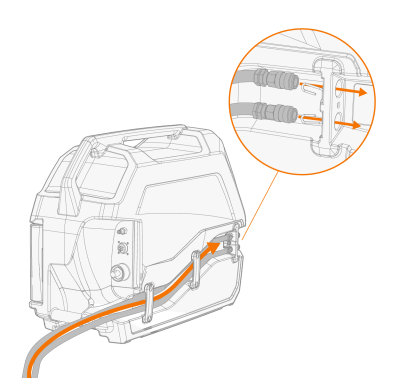

如果您有可选的水箱，请将冷却液软管（4、5）放入送丝机侧的凹槽中并将接头穿过孔。

5.

压缩弹簧紧固件以将软管接头固定到位。释放后，确保弹簧紧固件锁定到软管接头凹槽中的位置。

6.

固定电缆紧固件。

7.

将焊接电流电缆 (6) 连接到电源的正极 (+) 接头。

8.

将控制电缆 (7) 连接到电源。

9.

将保护气管连接至气瓶。

10.

如果您有可选的水箱，请将冷却液软管（8、9）连接到水箱。软管使用颜色编码。

11.

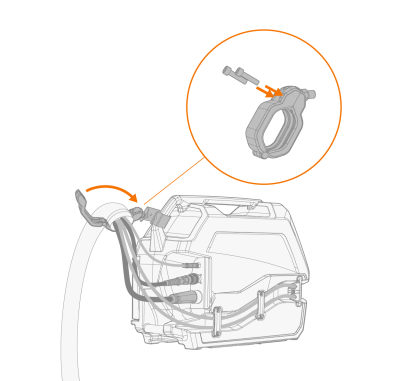

如果适用，请根据您的设备安装情况，使用随附的电缆夹固定电缆。电缆夹有助于引导电缆并消除应力。

1.5 米中继线带有一个电缆夹，连接在电缆的电源端。 5 米及更长的中继线连接了两个电缆夹，一个在电缆的电源端，一个在电缆的送丝机端。

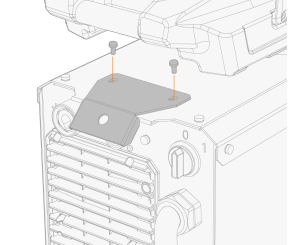

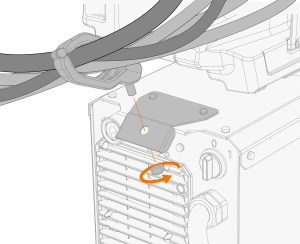

>>如果送丝机安装在电源顶部，则可以将连接的电缆夹固定在电源上的可选支撑支架上（使用提供的螺母）：

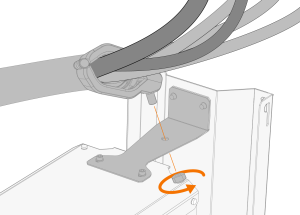

>>使用可选的推车，将连接的电缆夹固定到推车支撑支架上（使用提供的螺母）：

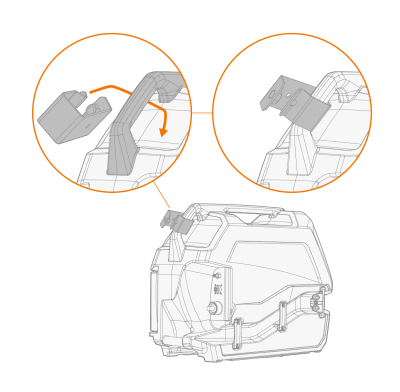

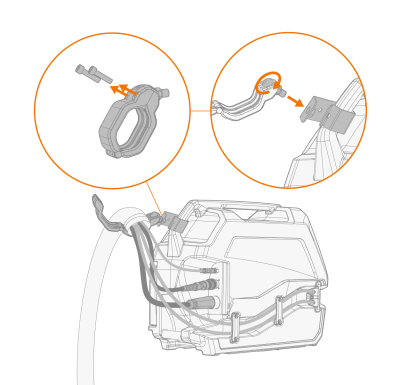

>>5 米及更长的电缆：要固定送丝机中继线的送丝机端，请将额外的支撑支架放在送丝机的后手柄周围，并将电缆夹固定在其上（使用提供的螺母）。

有关将地线和 MIG 焊枪连接到系统的信息，请参阅 连接焊枪和地线。

大多数 MIG/MAG 应用和填充焊丝都运行送丝单元的连接到电源正极的焊接电流电缆。通过将焊接电流电缆和地线相应地连接到电源的正极或负极接头，可以选择极性。为此，中继线焊接电流电缆的附加电缆延长线作为可选附件提供。

确保您已正确连接并紧固所有电缆。

中继线在焊接期间会升温。焊接后必须谨慎处理电缆。
