X3 中继线

X3 FastMig 中继线具有多个不同长度和配置，适合您的各种设备设置。

有关安装中继线的内容，请参见 安装电缆（X3 WF HD300）。

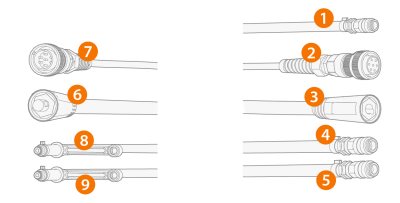

1.

保护气管 (WF)

2.

控制电缆 (WF)

3.

焊接电流电缆 (WF)

4.

冷却液软管（出口/进口，颜色编码）(WF)

5.

冷却液软管（出口/进口，颜色编码）(WF)

6.

焊接电流电缆 (PS)

7.

控制电缆 (PS)

8.

仅水冷型：冷却液软管（出口/进口，颜色编码）(PS)

9.

仅水冷型：冷却液软管（出口/进口，颜色编码）(PS)

（PS = 中继线电源端，WF = 中继线送丝机端。）

中继线规格

电缆	焊接电流电缆尺寸	电缆长度	冷却	接头类型
X37001MG	70 mm2	1.5 m	气冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X39501MG	95 mm2	1.5 m	气冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37005MG	70 mm2	5 m	气冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37010MG	70 mm2	10 m	气冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37015MG	70 mm2	15 m	气冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37020MG	70 mm2	20 m	气冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37025MG	70 mm2	25 m	气冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37030MG	70 mm2	30 m	气冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37001MW	70 mm2	1.5 m	水冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X39501MW	95 mm2	1.5 m	水冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37005MW	70 mm2	5 m	水冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37010MW	70 mm2	10 m	水冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37015MW	70 mm2	15 m	水冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37020MW	70 mm2	20 m	水冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37025MW	70 mm2	25 m	水冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
X37030MW	70 mm2	30 m	水冷	7 销钉（控制）、卡扣（水/气）、DIX（电流）
