安装和更换焊丝和焊丝盘轴

本节介绍如何在 X3 送丝机上安装焊丝和焊丝盘。

在安装焊丝盘轴之前，先将 MIG 焊枪安装到送丝机。

更换焊丝盘轴时，请先从 MIG 焊枪和送丝装置上取下剩余的填充焊丝，然后再取下焊丝盘轴。

务必确保送丝轮适用于相关焊丝（直径和材料）。另请参见安装和更换送丝轮。

要安装焊丝盘轴：

1.

打开送丝机机柜门。

2.

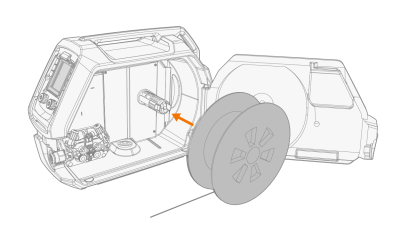

将焊丝盘轴插入盘轴轮毂，然后将盘轴推入送丝机，直到固定机构锁定夹将其锁定到位。

确保焊丝盘轴面朝正确方向，填充焊丝从盘轴底部送至送丝轮。

安装时，送丝机中的焊丝盘轴轮毂旁边的销必须对齐并插入盘轴或盘轴适配器的孔中。X3 HD300 送丝机： 有关焊丝盘轴适配器选项，请参阅焊丝盘轴（焊丝盘轴（X3 WF HD300））。

3.

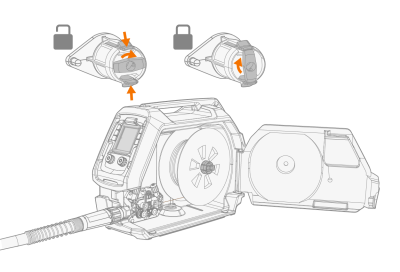

转动盘轴轮毂中心的控制杆来固定锁定夹。

4.

如有需要，可通过转动轮毂中心的焊丝盘轴制动张紧螺钉来调节焊丝盘轴制动力。

>>可用平头螺丝刀（X3 HD300）或内六角扳手（X3 HD200）通过锁定杆上的中心孔转动调节螺丝来调节制动力。

施加的负载随填充焊丝和焊丝盘轴的尺寸及重量而异，但也取决于填充焊丝送丝速度。焊丝盘轴越重及送丝速度越快，增加制动负荷的需求就越高。调节压力、稳固锁箍、设置送丝速度，并检查制动力是否足以确保填充焊丝不会在超速运行时从焊丝盘轴上堆积散出。

要拆除焊丝盘：

1.

转动盘轴轮毂中心的控制杆来释放锁定夹。

2.

将锁定夹轻轻按向中心。

3.

拆除焊丝盘轴。

要装入焊丝：

1.

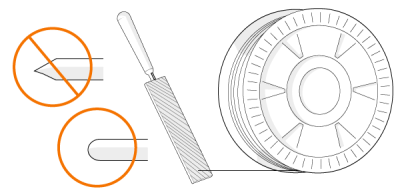

从焊丝盘上松开焊丝末端，切除变形部分，使末端变直。

确保松开时焊丝不会从焊丝盘侧边散出。

2.

修整焊丝头使其变得平滑。

焊丝头的锋利边缘可能会损坏送丝导管。

3.

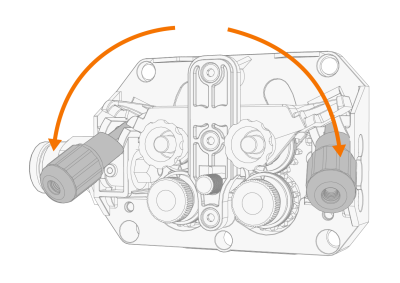

松开压轮锁定臂以将送丝轮分开。

4.

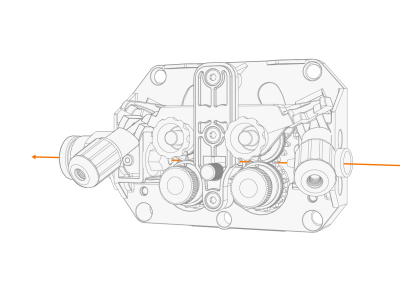

将填充焊丝从进口管和中间的送丝导管引导至出口导管中，这会把填充焊丝送入 MIG 焊枪。

5.

用手把填充焊丝推向 MIG 焊枪，使焊丝到达送丝导管（大约 20 厘米）。

6.

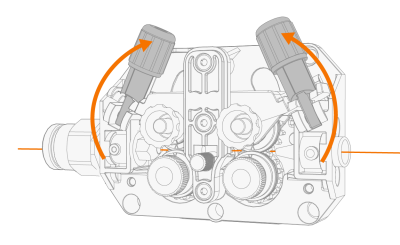

关闭压轮锁定臂，使填充焊丝锁定在送丝轮之间。确认焊丝位于送丝轮槽内。

7.

使用压轮锁定臂旋钮调节送丝轮的压力。

>>压轮锁定臂上的刻度表示施加在相对刻度上的压力（从 1 到 10）。

在两个压力手柄上均匀施加压力

压力过大可能会损坏填充焊丝（尤其是铝和包芯/涂层填充焊丝）并阻碍填充焊丝的进料。压力过大也会增加送丝装置的负载。

8.

关闭送丝机机柜。

9.

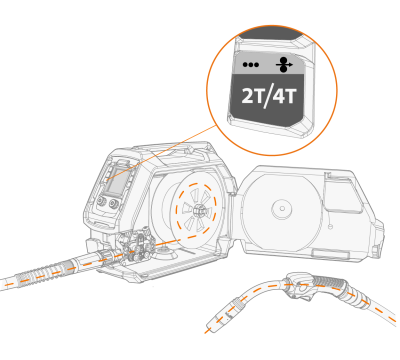

按下冷送丝按钮，将填充焊丝推入 MIG 焊枪中。当焊丝到达 MIG 焊枪导电嘴时停止。

>>在 X3 送丝机中，长按控制面板中的焊枪开关逻辑按钮即可激活冷送丝功能。

当焊丝到达导电嘴并离开焊枪时，请注意。

10.

焊接前，请确保控制面板上的焊接参数和设置符合您的焊接设置。

>>请参阅 X3 控制面板 了解更多信息。
