Alimentator de sârmă X3
Această secțiune descrie structura alimentatorului de sârmă X3.
|
1.
|
Panou de control (și capac cu balamale pentru afișajul panoului de control) |
>> Pentru mai multe informații despre panoul de control al alimentatorului de sârmă X3, consultați Panou de control X3.
|
2.
|
Ușa casetei alimentatorului de sârmă |
|
Țineți ușa casetei alimentatorului de sârmă închisă în timpul sudării pentru a reduce riscul de vătămare sau șoc electric. Păstrați ușa casetei închisă și în restul timpului pentru a menține interiorul alimentatorului de sârmă curat. |
|
3.
|
Încuietoarea ușii casetei alimentatorului de sârmă |
|
4.
|
Conector euro pentru conectarea cablului de sudare |
|
5.
|
Suport de conector de intrare și ieșire a lichidului de răcire |
|
7.
|
Suporturi pentru conducte de furtun pentru lichidul de răcire |
|
8.
|
Conductă de furtun pentru lichidul de răcire. |

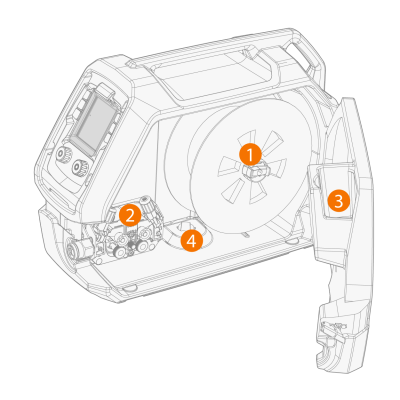

Interiorul alimentatorului de sârmă (caseta alimentatorului de sârmă)
|
1.
|
Bobină de sârmă și butucul bobinei |
>> Pentru mai multe informații despre bobina de sârmă, consultați Instalarea și înlocuirea bobinei de sârmă și a sârmei de umplere.
|
2.
|
Mecanismul rolei de alimentare cu sârmă |
>> Pentru depozitarea temporară a articolelor mai mici.
|
4.
|
Apertură pentru conectarea plăcii de montare |
Partea din spate a alimentatorului de sârmă
|
1.
|
Conector pentru cablul pentru curentul de sudare |
|
2.
|
Conector pentru cablul de control |
|
3.
|
Conector pentru furtunul de gaz de protecție |
|
4.
|
Conductă de furtun pentru lichidul de răcire. |
Pentru instalarea și conectarea cablurilor, consultați Cabluri de interconectare X3 și Instalarea cablurilor.
