Cabluri de interconectare X3
Cablurile de interconectare ale X3 FastMig au în mai multe lungimi și configurații diferite pentru a se potrivi configurației echipamentului dvs.
Pentru instalarea cablurilor de interconectare, consultați Instalarea cablurilor.
|

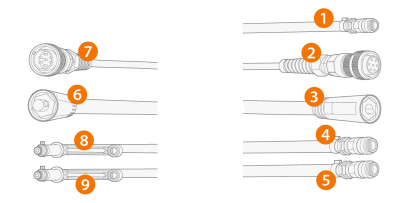

1.
|
Furtunul gazului de protecție (WF) |
|
3.
|
Cablu de curent de sudare (WF) |
|
4.
|
Furtunul lichidului de răcire (intrare/ieșire, codat prin culori) (WF) |
|
5.
|
Furtunul lichidului de răcire (intrare/ieșire, codat prin culori) (WF) |
|
6.
|
Cablu de curent de sudare (PS) |
|
8.
|
Numai modele răcite cu apă: Furtunul lichidului de răcire (intrare/ieșire, codat prin culori) (PS) |
|
9.
|
Numai modele răcite cu apă: Furtunul lichidului de răcire (intrare/ieșire, codat prin culori) (PS) |
(PS = capătul sursei de alimentare al cablului de interconectare, WF = capătul de alimentare al cablului de interconectare.)
Specificațiile cablului de interconectare
| X37001MG |
70 mm2 |
1.5 m |
Răcire cu gaz |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X39501MG |
95 mm2 |
1.5 m |
Răcire cu gaz |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37005MG |
70 mm2 |
5 m |
Răcire cu gaz |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37010MG |
70 mm2 |
10 m |
Răcire cu gaz |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37015MG |
70 mm2 |
15 m |
Răcire cu gaz |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37020MG |
70 mm2 |
20 m |
Răcire cu gaz |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37025MG |
70 mm2 |
25 m |
Răcire cu gaz |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37030MG |
70 mm2 |
30 m |
Răcire cu gaz |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37001MW |
70 mm2 |
1.5 m |
Răcire cu apă |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X39501MW |
95 mm2 |
1.5 m |
Răcire cu apă |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37005MW |
70 mm2 |
5 m |
Răcire cu apă |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37010MW |
70 mm2 |
10 m |
Răcire cu apă |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37015MW |
70 mm2 |
15 m |
Răcire cu apă |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37020MW |
70 mm2 |
20 m |
Răcire cu apă |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37025MW |
70 mm2 |
25 m |
Răcire cu apă |
7 pini (control), conector (apă/gaz), DIX (curent) |
| X37030MW |
70 mm2 |
30 m |
Răcire cu apă |
7 pini (control), conector (apă/gaz), DIX (curent) |
