Instalarea cablurilor

Conectați cablurile de interconectare mai întâi la alimentatorul de sârmă și apoi la sursa de alimentare. Pentru descrierile conectorului, consultați Alimentator de sârmă X3.

Scule necesare:

Direcționați cablurile cât mai atent posibil.

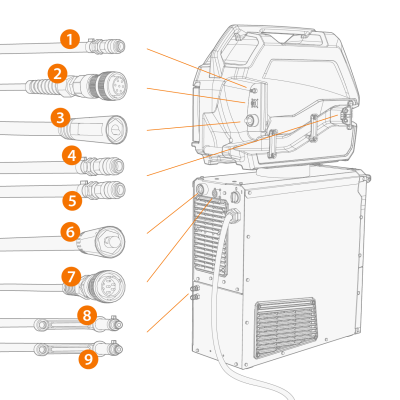

1. Conectați cablul de curent de sudare (3) la alimentatorul de sârmă. Împingeți cablul cât de mult de poate și rotiți conectorul în sensul acelor de ceasornic pentru a strânge cablul.
Strângeți cablul de curent de sudare cu mâna cât de mult se poate. Dacă conexiunea cablului de curent de sudare este slabă, este posibil ca acesta să se supraîncălzească.
2. Împingeți furtunul pentru gaz de protecție (1) în conectorul furtunului pentru gaz de protecție, astfel încât să se fixeze.
3. Conectați cablul de control (2) la conector. Rotiți gulerul în sensul acelor de ceasornic pentru a-l fixa.

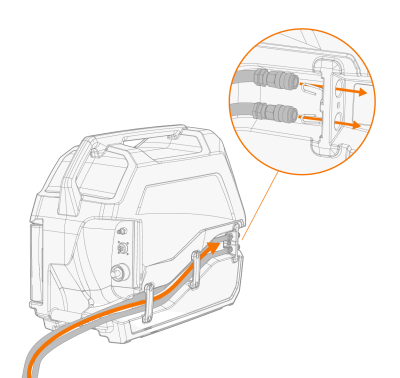

4. Dacă aveți o unitate de răcire opțională, introduceți furtunurile pentru lichidul de răcire (4, 5) în slotul de pe laterala alimentatorului de sârmă și conectorii prin aperturi.

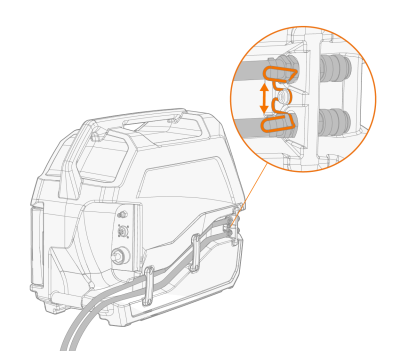

5. Comprimați elementul de fixare tip arc pentru a fixa conectorii furtunului. După eliberare, asigurați-vă că elementul de fixare tip arc se fixează în canelurile conectorului furtunului.

6. Fixați dispozitivele de fixare a cablurilor.
7. Conectați cablul de curent de sudare (6) la conectorul plus (+) al sursei de alimentare.
8. Conectați cablul de control (7) la sursa de alimentare.
9. Conectați furtunul de gaz de protecție la butelia de gaz.
10. Dacă aveți o unitate de răcire opțională, conectați furtunurile de lichid de răcire (8, 9) la unitatea de răcire. Furtunurile sunt codificate după culoare.
11. Dacă este cazul, fixați cablurile cu clema (clemele) de cablu inclusă(e), în funcție de instalarea echipamentului. Clemele de cablu ajută la ghidarea cablurilor și reduc tensiunea.

Cablurile de interconectare de 1,5 metri sunt echipate cu o clemă de cablu atașată la capătul sursei de alimentare a cablului.
Cablurile de interconectare de 5 metri și mai lungi au două cleme de cablu atașate, una la capătul sursei de alimentare a cablului și una la capătul alimentatorului de sârmă al cablului.

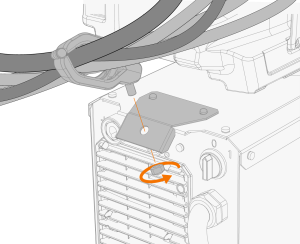

>>  Dacă alimentatorul de sârmă este instalat deasupra sursei de alimentare, clema de cablu atașată poate fi fixată pe suportul de susținere opțional de pe sursa de alimentare (cu piulița furnizată):

>>  Folosind căruciorul opțional, fixați clema de cablu atașată pe suportul de susținere al căruciorului (cu piulița furnizată):

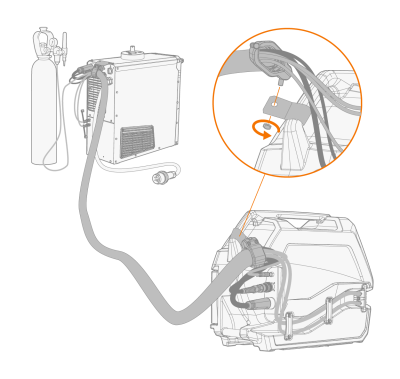

>>  Cabluri de 5 metri sau mai lungi: Pentru a fixa capătul alimentatorului de sârmă al cablului de interconectare, așezați suportul suplimentar de susținere în jurul mânerului din spate al alimentatorului de sârmă și fixați clema cablului la acesta (cu piulița prevăzută).

Pentru conectarea cablului de retur la împământare și a pistoletului de sudură MIG la sistem, consultați Conectarea pistoletului de sudură și a cablului de retur la împământare.

La majoritatea aplicațiilor MIG/MAG și sârmelor de umplere, cablul de curent de sudare al unității de alimentare cu sârmă este conectat la terminalul pozitiv al sursei de alimentare. Polaritatea poate fi selectată prin conectarea corespunzătoare a cablului de curent de sudare și a cablului de împământare la conectorul pozitiv sau negativ de pe sursa de alimentare. În acest scop, un prelungitor suplimentar pentru cablul curent de sudură al cablului de interconectare este disponibil opțional.
Asigurați-vă că ați conectat și strâns corect toate cablurile.
Cablul de interconexiune se încălzește în timpul sudării. Cablurile trebuie manipulate cu prudență imediat după sudare.
