Conectarea pistoletului de sudură și a cablului de retur la împământare
X3 FastMig este proiectat pentru a fi utilizat cu pistoletele de sudură Kemppi Flexlite GXe MIG. Pentru instrucțiunile de utilizare ale Flexlite GXe, consultați userdoc.kemppi.com.
|
Verificați întotdeauna dacă tubul de ghidare a sârmei, vârful de contact și duza de gaz sunt potrivite pentru lucrare. |
Pentru a conecta pistoletul de sudură MIG la alimentatorul de sârmă X3, procedați după cum urmează:

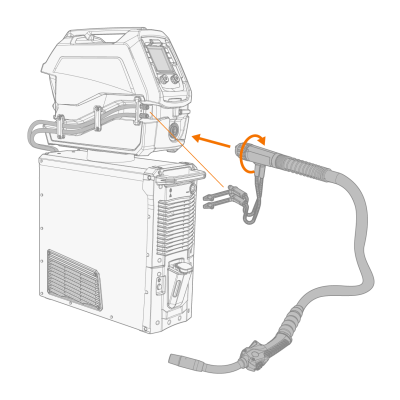

| 1. | Împingeți conectorul pistoletului de sudură (Euro) în conectorul pistoletului alimentatorului de sârmă (Euro) și strângeți manual gulerul. |
| 2. | În cazul în care configurația dvs. o sursă de alimentare cu unitate de răcire și un pistolet răcit cu apă, conectați și furtunurile pentru lichidul de răcire. Furtunurile sunt codificate după culoare. |
| 3. | Montați și încărcați sârma de sudură așa cum se descrie în Instalarea și înlocuirea bobinei de sârmă și a sârmei de umplere. |
| 4. | Verificați debitul de gaz. Consultați Montarea buteliei de gaz și testarea debitului de gaz pentru informații suplimentare. |

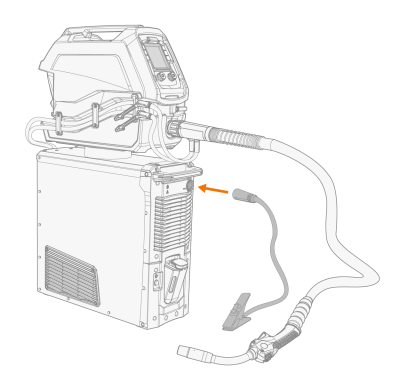

| 5. | Conectați cablul de împământare la conectorul (-) sursei de alimentare din față. |

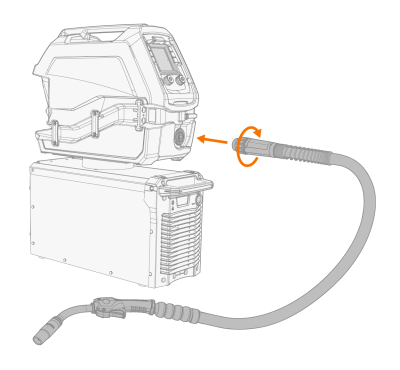

(Ilustrația de mai sus prezintă diferite opțiuni de configurare a echipamentului.)
