Instalarea și înlocuirea bobinei de sârmă și a sârmei de umplere

Această secțiune descrie cum să instalați sârma și bobina pe alimentatorul de sârmă X3.

Instalați pistoletul de sudură MIG la alimentatorul de sârmă înainte de a instala bobina de sârmă.

Când schimbați bobina de sârmă, îndepărtați sârma de sudură rămasă în pistoletul de sudură MIG și mecanismul de alimentare cu sârmă înainte de a scoate bobina de sârmă.

Asigurați-vă întotdeauna că rolele de alimentare sunt potrivite pentru sârma de umplere (diametru și material) utilizată. Consultați și Montarea și înlocuirea rolelor de alimentare.

Pentru a instala bobina de sârmă:

1.

Deschideți ușa casetei alimentatorului de sârmă.

2.

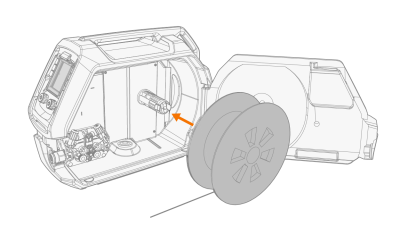

Introduceți bobina de sârmă pe butucul bobinei și împingeți bobina în alimentatorul de sârmă până când clemele de blocare a mecanismului de fixare o blochează în poziție.

Asigurați-vă că bobina de sârmă este îndreptată în direcția corectă, cu sârma de sudură pornind din partea de jos a bobinei spre rolele de alimentare.

Când este instalat, știftul de lângă butucul bobinei de sârmă din alimentatorul de sârmă trebuie să se alinieze și să intre în orificiul din bobină sau din adaptorul pentru bobină. Pentru opțiunile adaptorului bobinei de sârmă, consultați Bobine de sârmă.

3.

Asigurați clemele de blocare rotind maneta în centrul butucului de bobină.

4.

Dacă este necesar, reglați forța de frânare a bobinei răsucind șurubul frânei bobinei din centrul butucului bobinei.

>>  Forța de frânare poate fi reglată prin rotirea șurubului de reglare cu o șurubelniță plată prin orificiul din pârghia de blocare.

Sarcina aplicată variază în funcție de dimensiunea și greutatea sârmei de sudură și a bobinei, dar și de viteza de alimentare a sârmei de sudură. Cu cât bobina de sârmă este mai grea și cu cât viteza de alimentare cu sârmă este mai mare, cu atât este mai mare nevoia de a crește sarcina de frânare. Reglați presiunea, fixați clema de blocare, setați viteza de alimentare a sârmei și verificați dacă forța de frânare este suficientă pentru a vă asigura că sârma de sudură nu se varsă din bobină la depășire.

Pentru a scoate bobina de sârmă:

1.

Eliberați clemele de blocare rotind maneta în centrul butucului de bobină.

2.

Apăsați clemele de blocare ușor spre centru.

3.

Scoateți bobina de sârmă.

Pentru a monta sârma de sudură:

1.

Eliberați capătul sârmei de sudură de pe bobină și tăiați orice secțiune deformată, astfel încât capătul să fie drept.

Asigurați-vă că sârma de sudură nu se revarsă din bobină atunci când este eliberată.

2.

Piliți vârful sârmei de sudură până când este neted.

Marginile ascuțite de la capătul sârmei de sudură pot deteriora tubul de ghidare a sârmei.

3.

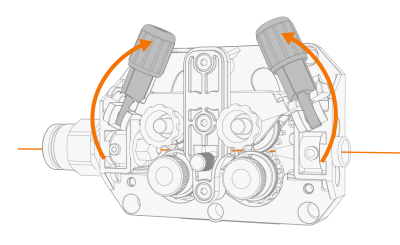

Eliberați brațele de blocare a rolei de presiune pentru a îndepărta rolele de alimentare.

4.

Ghidați sârma de umplere prin tubul de intrare și tubul de ghidare al sârmei din mijloc și în tubul de ieșire, care duce sârmă de sudură către pistoletul de sudură MIG.

5.

Împingeți sârma de umplere cu mâna spre pistoletul de sudură MIG, astfel încât sârma să ajungă la învelișul sârmei (aprox. 20 cm).

6.

Închideți brațele de blocare a rolei de presiune astfel încât sârma de sudură să fie blocată între rolele de alimentare. Asigurați-vă că sârma de umplere se află în canelurile rolei de alimentare.

7.

Reglați presiunea rolelor de alimentare cu butoanele brațului de blocare a rolei de presiune.

>>  Scalele gradate de pe brațul de blocare a rolei de presiune indică presiunea aplicată pe o scală relativă de la 1 la 10.

Aplicați o presiune uniformă pe ambele mânere de presiune

Presiunea excesivă poate provoca deteriorarea sârmei de sudură (în special a aluminiului și a sârmelor de sudură cu miez/înveliș) și poate împiedica alimentarea sârmei de sudură. De asemenea, presiunea excesivă crește sarcina mecanismului de alimentare cu sârmă.

8.

Închideți caseta alimentatorului de sârmă.

9.

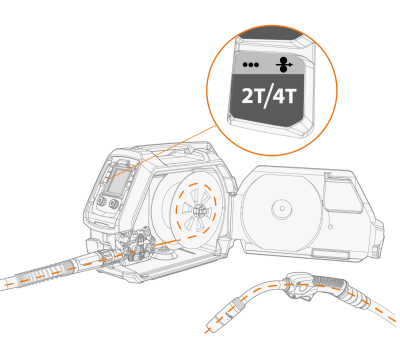

Apăsați butonul de avansare a sârmei pentru a avansa sârma de sudură în pistoletul de sudură MIG. Opriți-vă când sârma ajunge la vârful de contact al pistoletului de sudură MIG.

>>  În alimentatorul de sârmă X3, funcția de avansare a sârmei este activată prin apăsarea lungă a butonului logic de declanșare din panoul de control.

Aveți grijă când sârma ajunge la vârful de contact și iese din pistoletul de sudură.

10.

Înainte de sudare, asigurați-vă că parametrii și setările de sudare din panoul de control sunt conforme cu configurația dvs. de sudare.

>>  Consultați Panou de control X3 pentru informații suplimentare.
