Panou de control X3

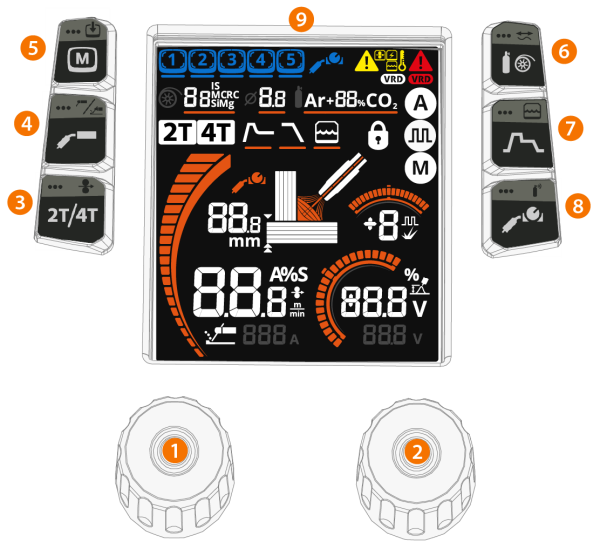

Această selecție prezintă comenzile și caracteristicile panoului de control al alimentatorului de sârmă X3.

1. Buton de control din partea stângă (mai multe informații mai jos)

>>  Rotiți și apăsați butonul de control pentru a face selecții

2. Buton de control din partea dreaptă (mai multe informații mai jos)

>>  Rotiți și apăsați butonul de control pentru a face selecții

3. Logica de declanșare și butonul de avansare a sârmei

>>  Apăsare scurtă: Selectarea logicii de declanșare (2T/4T)

>>  Apăsare lungă: Avansarea sârmei, ghidați sârma de sudură înainte (cu arcul stins)

În timpul avansării sârmei, viteza de alimentare a sârmei poate fi reglată cu butonul de control potrivit.
4. Butonul de proces și mod

>>  Apăsare scurtă: Selectarea procesului de sudare MIG (MIG (M) / 1-MIG (A) / MIG pulsat ()). Utilizați butonul de control din dreapta pentru a efectua selecția. În modul MIG manual, apăsarea scurtă a butonului deschide mai întâi meniul de selectare a materialului.

>>  Apăsare lungă: Selectarea modului de operare (MIG/MMA/Dăltuire)

Procesul MIG pulsat este disponibil numai cu o sursă de alimentare cu impulsuri.
Când este în modul MMA sau Dăltuire, apăsarea scurtă a selecției procesului de sudare readuce întotdeauna dispozitivul în modul MIG.
5. Buton canale de memorie

>>  Apăsare scurtă: Schimbați canalul de memorie

>>  Apăsare lungă: Salvarea pe canalul de memorie >> Pentru mai multe informații, consultați: Canale de memorie

6. Selectarea materialului și butonul de calibrare a cablurilor

>>  Apăsare scurtă: Materialul sârmei de sudură, grosimea și gazul de protecție >> Pentru mai multe informații, consultați: Setări de bază pentru 1-MIG și Pulse MIG

>>  Apăsare lungă: Calibrarea cablului >> Pentru mai multe informații, consultați: Calibrarea cablului de sudare

7. Butonul Parametri de sudare

>>  Apăsare scurtă: Ajustări suplimentare ale parametrilor de sudură: Pornire la cald / Umplere crater / Post curent (PC) >> Pentru mai multe informații, consultați: Parametri de sudare suplimentari

>>  Apăsare lungă: Răcire cu apă AUT/PORNIT/OPRIT (AUT = Automat). Utilizați butonul de control din dreapta pentru a efectua selecția.

8. Telecomandă și buton de testare a gazului

>>  Apăsare scurtă: Selectarea modului telecomandă (se aplică numai pentru telecomanda pistoletului): Viteza de alimentare cu sârmă / Canale de memorie / OPRIT

>>  Apăsare lungă: Testarea gazului, testați debitul gazului de protecție și etanșați linia de gaz

În timpul testării gazului, debitul de gaz poate fi reglat cu butonul de control.
9. Afișajul panoului de control.

>>  Pentru mai multe informații, consultați: Panou de control X3.

Funcțiile butonului de control în vizualizarea sudurii:

Butonul stâng de control:

• MIG manual: Reglarea vitezei alimentatorului de sârmă
• 1-MIG: Reglarea vitezei alimentatorului de sârmă
• MIG pulsat: Reglarea vitezei alimentatorului de sârmă
• MMA: Reglarea curentului de sudare
• Dăltuire: Reglarea curentului.

Butonul drept de control:

• MIG manual: Reglarea tensiunii de sudare
• 1-MIG: Reglarea fină a tensiunii de sudare / Dinamică (apăsați pentru a comuta între parametrii ajustați)
• MIG pulsat: Reglaje fine / Impuls curent (apăsați pentru a comuta între parametrii ajustați)
• MMA: reglarea dinamicii.
Butonul de control din dreapta este butonul de control implicit pentru ajustări și selecții la salvarea parametrilor de sudură pe un canal de memorie sau la reglarea parametrilor suplimentari.
În majoritatea vizualizărilor de reglare și configurare, la apăsarea butonului de control din stânga sau a unuia dintre butoanele laterale se revine la vizualizarea principală.

>>  Pentru mai multe informații, consultați: Parametrii principali de sudare

Blocare siguranță: Prin apăsarea lungă și simultană a butoanelor de control 1 și 2 timp de 2 secunde, dispozitivul poate fi blocat pentru siguranță. Acest lucru previne sudarea și operarea accidentală a dispozitivului fără a fi nevoie să opriți echipamentul. Deblocați aparatul prin apăsarea simultană a butoanelor de control 1 și 2 timp de 2 secunde.

Restabilirea setărilor din fabrică: Prin apăsarea prelungită a butoanelor de funcție 3 și 8 (butoanele de funcționarea butonului pistolului și de telecomandă) simultan timp de 5 secunde, dispozitivul poate fi resetat la setările din fabrică.

Resetarea la setările din fabrică va șterge toate datele utilizatorului.
