Montarea buteliei de gaz și testarea debitului de gaz
|
Manipulați butelia de gaz cu grijă. Există risc de vătămare dacă butelia de gaz sau valva buteliei sunt deteriorate! |
|
Întotdeauna așezați butelia de gaz corect, în poziție verticală, într-un suport special pe perete sau pe căruciorul echipamentului de sudură. Țineți întotdeauna valva buteliei de gaz închisă atunci când nu sudați. |
|
- Dacă se utilizează o unitate de transport cu suport pentru butelia de gaz, montați mai întâi butelia de gaz pe unitatea de transport, apoi realizați conexiunile. - Atașați pistolul de sudură la alimentatorul de sârmă înainte de a instala și testa butelia de gaz. - Nu utilizați întregul conținut al buteliei. - Folosiți întotdeauna un instrument aprobat și testat de reglare și măsurare a debitului. |
Contactați distribuitorul dvs. local Kemppi pentru alegerea gazului și echipamentului.
| 1. | Fără cărucior pentru butelia de gaz: așezați butelia de gaz într-un loc adecvat și sigur. |

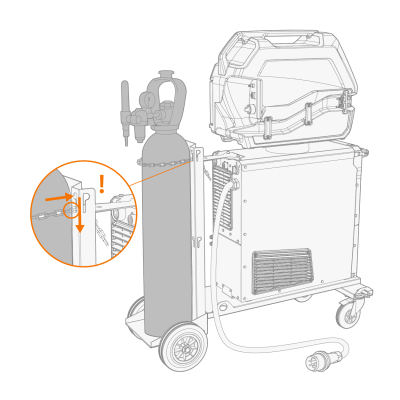

| 2. | Cu cărucior pentru butelia de gaz: mutați butelia de gaz pe suportul dedicat al unității de transport și fixați-o folosind lanțul furnizat. |
>> Luați lanțul prin partea superioară a fantei găurii cheii și coborâți-l în secțiunea îngustă a fantei găurii cheii pentru a bloca lanțul în poziție.
| 3. | Dacă nu ați făcut deja asta, conectați pistoletul de sudare la alimentatorul de sârmă. |
| 4. | Conectați furtunul de gaz la alimentatorul de sârmă. |
| 5. | Deschideți valva buteliei de gaz. |
| 6. | Apăsați butonul testarea gazului din panoul de control al alimentatorului de sârmă pentru a evacua gazul de protecție anterior și pentru a introduce noul gaz în sistem. |
>> În alimentatorul de sârmă X3, funcția de testare a gazului este activată prin apăsarea lungă a butonului de selectare a telecomenzii din panoul de control.
|
|
Utilizați funcția testarea gazului și pentru a testa dacă gazele de protecție curg în mod corespunzător prin sistem. |

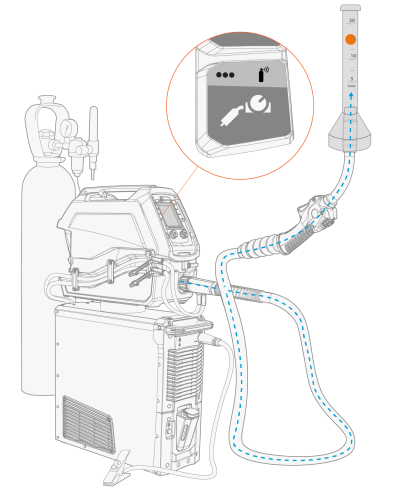

| 7. | Apăsați butonul testarea gazului din nou pentru a ajusta debitul de gaz. Utilizați un debitmetru extern și un regulator pentru măsurare și reglare. |
>> În alimentatorul de sârmă X3, funcția de testare a gazului este activată prin apăsarea lungă a butonului de selectare a telecomenzii din panoul de control.
Niveluri recomandate de debit al gazului (exclusiv în scop de îndrumare generală):
| MIG* | |
|---|---|
| Argon | 10...25 l/min |
| Heliu | - |
| Argon + 18 – 25% CO2 | 10...25 l/min |
| CO2 | 10...25 l/min |
* În funcție de dimensiunea duzei de gaz și de curentul de sudare.
