X3 Wire Feeder HD300

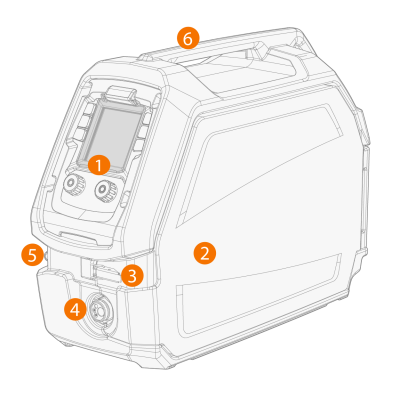

Esta seção descreve a estrutura do alimentador de arame X3 Wire Feeder HD300.

1. Painel de controle (e tampa articulada do visor do painel de controle)

>>  Para obter mais informações sobre o painel de controle do alimentador de arame X3, consulte Painel de controle do X3.

2. Porta do gabinete do alimentador de arame
Mantenha a porta do gabinete do alimentador de arame fechada durante a soldagem para reduzir o risco de ferimentos ou de choque elétrico. Mantenha a porta do gabinete fechada também em outros momentos para manter o interior do alimentador de arame limpo.
3. Trinco da porta do gabinete do alimentador de arame
4. Conexão de conector Euro para cabo de soldagem

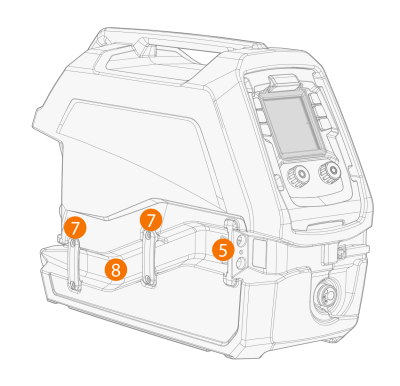

5. Suporte do conector de entrada e saída de líquido arrefecedor
6. Alça
7. Suportes do duto da mangueira de líquido arrefecedor
8. Duto da mangueira de líquido arrefecedor.

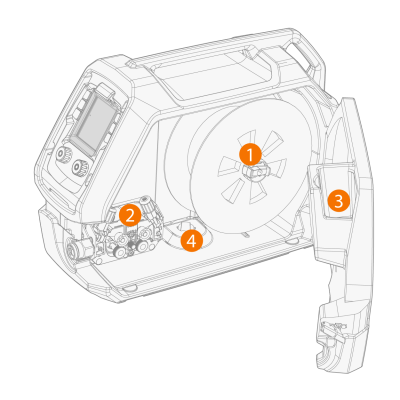

Interior do alimentador de arame (gabinete do alimentador de arame)

1. Bobina de arame e eixo da bobina de arame

>>  Para obter mais informações sobre o carretel de arame, consulte Instalação e substituição do arame de enchimento e da bobina de arame.

2. Mecanismo da roldana de alimentação de arame
3. Armazenamento de peças

>>  Para armazenamento temporário de itens menores.

4. Abertura para conexão da placa de montagem

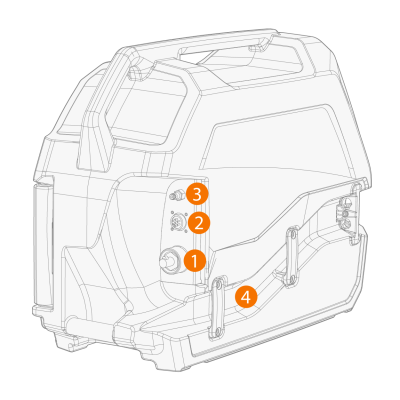

Traseira do alimentador de arame

1. Conector do cabo de corrente de soldagem
2. Conector do cabo de controle
3. Terminal de conexão da mangueira de gás protetor
4. Duto da mangueira de líquido arrefecedor.

Para instalar e conectar os cabos, consulte Cabos de interconexão X3 e Instalação dos cabos (X3 WF HD300).
