Cabos de interconexão X3
Os cabos de interconexão do X3 FastMig vêm em vários comprimentos e configurações diferentes para se adequar à configuração do seu equipamento.
Para instalar os cabos de interconexão, consulte Instalação dos cabos (X3 WF HD300).
|

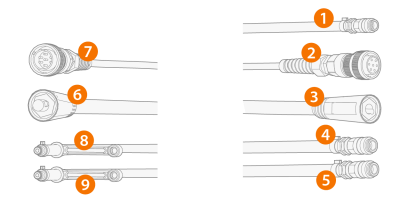

1.
|
Mangueira do gás de proteção (WF) |
|
3.
|
Cabo de corrente de soldagem (WF) |
|
4.
|
Mangueira de líquido arrefecedor (saída/entrada, com código de cores) (WF) |
|
5.
|
Mangueira de líquido arrefecedor (saída/entrada, com código de cores) (WF) |
|
6.
|
Cabo de corrente de soldagem (PS) |
|
8.
|
Somente modelos refrigerados a líquido: Mangueira do líquido arrefecedor (saída/entrada, codificada por cores) (PS) |
|
9.
|
Somente modelos refrigerados a líquido: Mangueira do líquido arrefecedor (saída/entrada, codificada por cores) (PS) |
(PS = extremidade da fonte de energia do cabo de interconexão, WF = extremidade do alimentador de arame do cabo de interconexão.)
Especificações do cabo de interconexão
| X37001MG |
70 mm2 |
1,5 m |
Refrigerada a gás |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X39501MG |
95 mm2 |
1,5 m |
Refrigerada a gás |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37005MG |
70 mm2 |
5 m |
Refrigerada a gás |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37010MG |
70 mm2 |
10 m |
Refrigerada a gás |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37015MG |
70 mm2 |
15 m |
Refrigerada a gás |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37020MG |
70 mm2 |
20 m |
Refrigerada a gás |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37025MG |
70 mm2 |
25 m |
Refrigerada a gás |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37030MG |
70 mm2 |
30 m |
Refrigerada a gás |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37001MW |
70 mm2 |
1,5 m |
Refrigerada a líquido |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X39501MW |
95 mm2 |
1,5 m |
Refrigerada a líquido |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37005MW |
70 mm2 |
5 m |
Refrigerada a líquido |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37010MW |
70 mm2 |
10 m |
Refrigerada a líquido |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37015MW |
70 mm2 |
15 m |
Refrigerada a líquido |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37020MW |
70 mm2 |
20 m |
Refrigerada a líquido |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37025MW |
70 mm2 |
25 m |
Refrigerada a líquido |
7 pinos (controle), snap (água/gás), DIX (corrente) |
| X37030MW |
70 mm2 |
30 m |
Refrigerada a líquido |
7 pinos (controle), snap (água/gás), DIX (corrente) |
