Instalação dos cabos (X3 WF HD300)

Conecte os cabos de interconexão primeiro ao alimentador de arame e depois à fonte de alimentação. Para obter as descrições dos conectores, consulte X3 Wire Feeder HD300.

Ferramentas necessárias:

Passe os cabos da forma mais organizada possível.

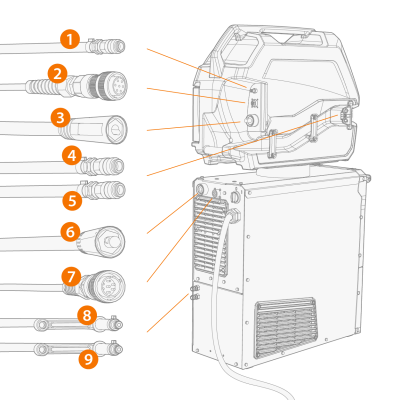

1.

Conecte o cabo de corrente de soldagem (3) ao alimentador de arame. Empurre o cabo até o fim e gire o conector no sentido horário para prender o cabo no lugar.

Aperte o cabo de corrente de soldagem até onde for possível usando as mãos. Se a conexão do cabo de corrente de soldagem estiver frouxa, ela pode superaquecer.

2.

Pressione a mangueira de gás de proteção (1) em direção ao conector da mangueira de gás de proteção até que ela trave.

3.

Conecte o cabo de controle (2) ao conector. Gire o colar no sentido horário para travá-lo no lugar.

4.

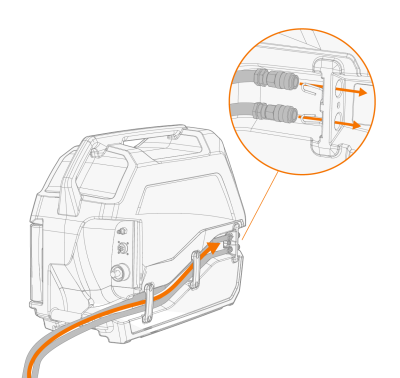

Se tiver a unidade de arrefecimento a opcional, coloque as mangueiras de líquido de arrefecimento (4, 5) no recesso no lado do alimentador de arame e os conectores através das aberturas.

5.

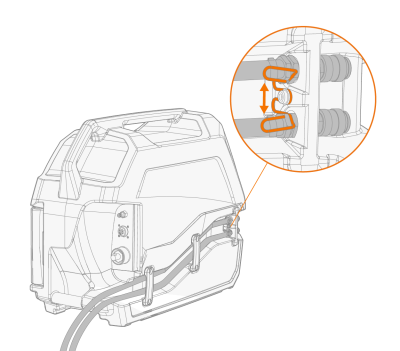

Comprima o fixador de mola para prender os conectores da mangueira no lugar. Uma vez liberado, verifique se o prendedor de mola está travado nas ranhuras do conector da mangueira.

6.

Prenda os fixadores do cabo.

7.

Conecte o cabo de corrente de soldagem (6) ao conector positivo (+) da fonte de alimentação.

8.

Conecte o cabo de controle (7) à fonte de alimentação.

9.

Conecte a mangueira do gás de proteção ao reservatório de gás.

10.

Se você tiver a unidade de arrefecimento Opcional, conecte as mangueiras de líquido de arrefecimento (8, 9) à unidade de arrefecimento. As mangueiras são codificadas por cores.

11.

Conforme aplicável, prenda os cabos com as braçadeiras de cabo incluídas, dependendo da instalação do seu equipamento. As braçadeiras de cabo ajudam a guiar os cabos e atuam como alívio de tensão.

Os cabos de interconexão de 1,5 metro vêm com uma braçadeira de cabo fixada na extremidade da fonte de alimentação do cabo. Os cabos de interconexão de 5 metros e mais longos têm duas braçadeiras de cabo conectadas, uma na extremidade da fonte de alimentação do cabo e outra na extremidade do alimentador de arame do cabo.

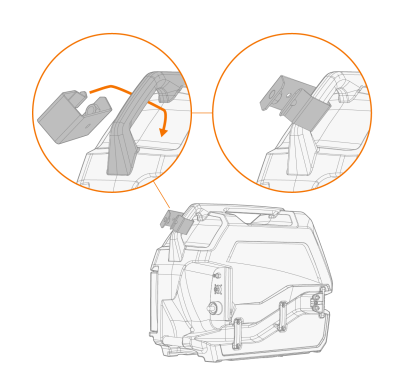

>>  Se o alimentador de arame estiver instalado em cima da fonte de alimentação, a braçadeira de cabo anexada pode ser fixada no suporte Opcional da fonte de alimentação (com a porca fornecida):

>>  Com o carrinho Opcional, prenda a braçadeira de cabo anexada ao suporte do carrinho (com a porca fornecida):

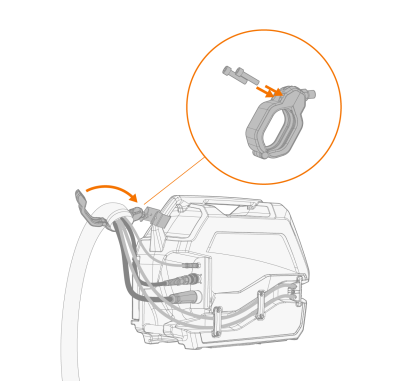

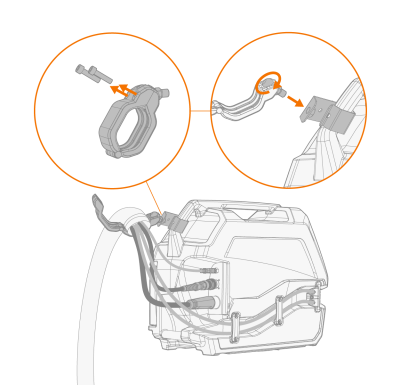

>>  Cabos de 5 metros ou mais: Para prender a extremidade do alimentador de arame do cabo de interconexão, coloque o suporte adicional ao redor da alça traseira do alimentador de arame e prenda a braçadeira do cabo a ele (com a porca fornecida).

Para conectar o cabo de retorno do terra e a tocha de soldagem MIG ao sistema, consulte Conexão da tocha de soldagem e do cabo de retorno do terra.

A maioria das aplicações MIG/MAG e arames de enchimento passam o cabo de corrente de soldagem da unidade de avanço de arame conectado ao terminal positivo da fonte de alimentação. A polaridade pode ser selecionada conectando-se o cabo de corrente de soldagem e o cabo de retorno do terra de acordo com os conectores positivos ou negativos na fonte de alimentação. Para essa finalidade, uma extensão de cabo adicional para o cabo de interconexão do cabo de corrente de soldagem está disponível como opcional.

Verifique se todos os cabos foram conectados e apertados adequadamente.

O cabo de interconexão aquece durante a soldagem. Os cabos devem ser manuseados com cuidado logo após a soldagem.
