Conexão da tocha de soldagem e do cabo de retorno do terra
O X3 FastMig foi projetado para ser usado com as tochas de soldagem MIG Flexlite GXe da Kemppi. Para obter as instruções de operação do Flexlite GXe, consulte userdoc.kemppi.com.
|
Sempre verifique se o conduíte do arame, o bico de contato e o bocal de gás são adequados para o trabalho. |
Para conectar a tocha de soldagem MIG ao alimentador de arame X3, proceda da seguinte forma:

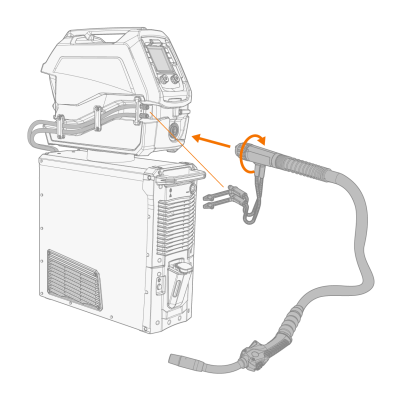

| 1. | Empurre o conector da tocha de soldagem (Euro) no conector da tocha do alimentador de arame (Euro) e aperte o colar com a mão. |
| 2. | Se sua configuração incluir uma fonte de alimentação com unidade de refrigeração e uma tocha arrefecida a água, conecte também as mangueiras de líquido de arrefecimento. As mangueiras são codificadas por cores. |
| 3. | Instale e carregue o arame de enchimento conforme descrito em Instalação e substituição do arame de enchimento e da bobina de arame. |
| 4. | Verifique o fluxo de gás. Consulte Instalação do cilindro de gás e teste do fluxo de gás para obter mais informações. |

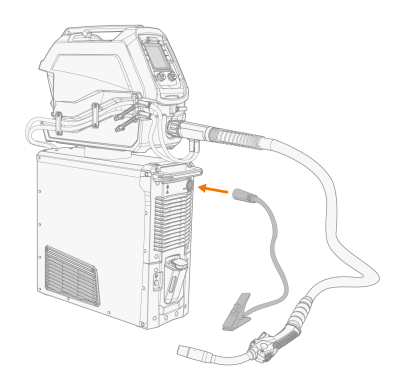

| 5. | Conecte o cabo de retorno do terra ao conector (-) da fonte de alimentação na parte frontal. |

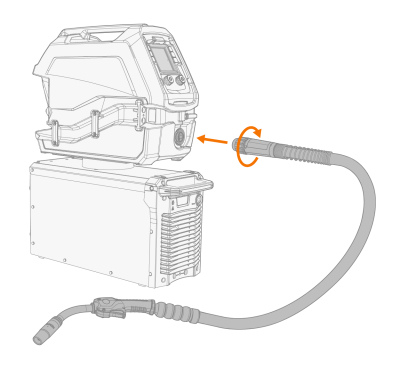

(A ilustração acima mostra diferentes opções de configuração do equipamento).
