Instalação do cilindro de gás e teste do fluxo de gás

Manuseie os cilindros de gás com cuidado. Existe risco de ferimentos se o cilindro de gás ou sua válvula estiverem danificadas!
Sempre fixe o cilindro de gás adequadamente, na posição vertical, com um suporte especial na parede ou no carrinho do equipamento de soldagem. Mantenha sempre a válvula do cilindro de gás fechada quando não estiver soldando.
- Se uma unidade de transporte com uma prateleira para cilindro de gás for usada, instale o cilindro na unidade de transporte primeiro e depois faça as conexões.
- Instale a pistola de soldagem no alimentador de arame antes de instalar e testar o cilindro de gás.
- Não use todo o conteúdo do cilindro.
- Sempre utilize um regulador e um medidor de fluxo testados e aprovados.

Entre em contato com seu revendedor local da Kemppi para escolher o gás e o equipamento.

1. Sem carrinho de cilindro de gás: coloque o cilindro de gás em um local adequado e seguro.

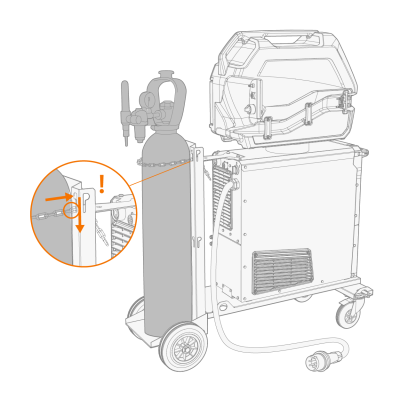

2. Com carrinho do reservatório de gás: Mova o reservatório de gás para o rack da unidade de transporte e prenda-o no lugar com a corrente fornecida.

>>  Passe a corrente pela parte superior da fenda do buraco da fechadura e solte-a na seção estreita da fenda do buraco da fechadura para prender a corrente no lugar.

3. Se ainda não o tiver feito, conecte a tocha de soldagem ao alimentador de arame.
4. Conecte a mangueira de gás ao alimentador de arame.
5. Abra a válvula do cilindro de gás.

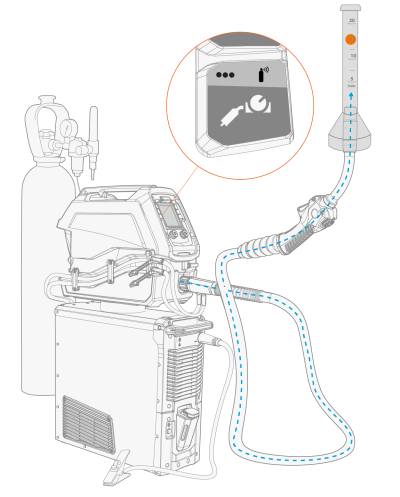

6. Pressione o botão de teste de gás no painel de controle do alimentador de arame para descarregar o gás de proteção anterior e passar o novo gás para o sistema.

>>  No alimentador de arame X3, a função de teste de gás é ativada pressionando longamente o botão de seleção do controle remoto no painel de controle.

Use a função de teste de gás também para testar se o gás de proteção flui adequadamente pelo sistema.
7. Pressione o botão de teste de gás novamente para ajustar o fluxo de gás. Use um medidor de fluxo externo e um regulador para medição e ajuste.

>>  No alimentador de arame X3, a função de teste de gás é ativada pressionando longamente o botão de seleção remota no painel de controle.



Vazões de gás recomendadas (somente para orientação geral):

  MIG*
Argônio 10...25 l/min
Hélio -
Argônio + 18-25% CO2 10...25 l/min
CO2 10...25 l/min

* Dependendo do tamanho do bico de gás e da corrente de soldagem.
