Painel de controle do X3

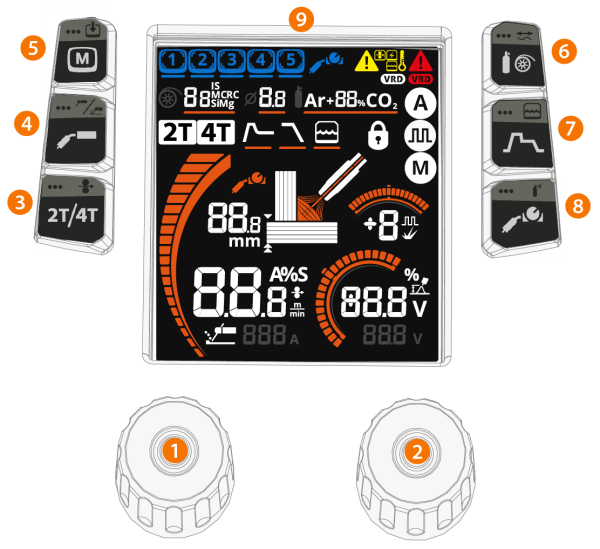

Esta seção apresenta os controles e os recursos do painel de controle do alimentador de arame X3.

1. Botão de controle esquerdo (mais informações abaixo)

>>  Gire e pressione o botão de controle para fazer seleções

2. Botão de controle direito (mais informações abaixo)

>>  Gire e pressione o botão de controle para fazer seleções

3. Lógica de disparo e botão de avanço do arame

>>  Pressione rapidamente: Seleção da Lógica de disparo (2T/4T)

>>  Manter pressionado: Avanço do arame, avanço do arame de enchimento (com o arco desligado)

Durante o avanço do arame, a velocidade de avanço do arame pode ser ajustada com o botão de controle direito.
4. Botão de processo e modo

>>  Pressionar e soltar: Seleção do processo de soldagem MIG (MIG manual (M) / 1-MIG (A) / MIG pulsado ()). Use o botão de controle direito para fazer a seleção. No modo MIG manual, o pressionamento breve do botão abre primeiro o menu de seleção de material.

>>  Pressione e segure: Seleção do modo de operação (MIG/MMA/goivagem)

O processo MIG pulsado está disponível apenas com uma fonte de alimentação pulsada.
Quando estiver no modo MMA ou goivagem, pressionar brevemente a seleção do processo de soldagem sempre retorna o dispositivo para o modo MIG.
5. Botão do canal de memória

>>  Pressione brevemente: Alterar o canal de memória

>>  Pressão longa: Salvar no canal de memória >> Para obter mais informações, consulte: Canais de memória

6. Botão de seleção de material e calibração de cabo

>>  Toque curto: Seleção de material do arame de enchimento, espessura e gás de proteção >> Para obter mais informações, consulte: Configurações básicas para 1-MIG e MIG pulsado

>>  Pressionamento longo: Calibração do cabo >> Para obter mais informações, consulte: Calibração do cabo de soldagem

7. Botão de parâmetros de soldagem

>>  Toque curto: Ajustes adicionais dos parâmetros de soldagem: Partida a quente / Enchimento de cratera / Pós-corrente (PC) >> Para obter mais informações, consulte: Parâmetros adicionais de soldagem

>>  Pressionamento longo: Arrefecimento a água AUT/ON/OFF (AUT = Automático). Use o botão de controle direito para fazer a seleção.

8. Controle remoto e botão de teste de gás

>>  Pressionar e soltar: Seleção do modo de controle remoto (aplica-se somente ao controle remoto da tocha): Velocidade de alimentação do arame / Canal / OFF

>>  Pressione e segure: Teste de gás, teste do fluxo de gás de proteção e limpeza da tubulação de gás

Durante o teste de gás, o fluxo de gás pode ser ajustado com o botão de controle.
9. Painel de controle, visor.

>>  Para obter mais informações, consulte: Painel de controle do X3.

Funções do botão de controle na exibição principal de soldagem

Botão de controle da esquerda:

• MIG manual: Ajuste da velocidade de alimentação do arame
• 1-MIG: Ajuste da velocidade de alimentação do arame
• MIG pulsado: ajuste da velocidade de avanço do arame
• MMA: Ajuste da corrente de soldagem
• Goivagem: Ajuste de corrente.

Botão de controle da direita:

• MIG manual: Ajuste da tensão de soldagem
• 1-MIG: Ajuste fino da tensão / dinâmica de soldagem (pressione para alternar entre os parâmetros de soldagem ajustados)
• MIG pulsado: Ajuste fino / Corrente de pulso (pressione para alternar entre os parâmetros ajustados)
• MMA: Ajuste de dinâmica.
O botão de controle direito é o botão de controle padrão para ajustes e seleções ao salvar os parâmetros de soldagem em um canal de memória ou ao ajustar parâmetros adicionais.
Na maioria das visualizações de ajuste e configuração, pressionar o botão de controle esquerdo ou um dos botões laterais coexiste com a visualização principal.

>>  Para obter mais informações, consulte: Principais parâmetros de soldagem

Trava de segurança: Ao manter pressionados os botões de controle de 1 botão e 2 simultaneamente por 2 segundos, o dispositivo pode ser bloqueado por segurança. Isso evita a soldagem e o acionamento acidental do aparelho sem a necessidade de desligar o equipamento. Desbloqueie o dispositivo pressionando simultaneamente os botões de controle 1 e 2 por 2 segundos.

Padrão de fábrica: Ao manter pressionados os botões de função 3 e 8 (botões de lógica de disparo e de controle remoto) simultaneamente por 5 segundos, o dispositivo pode ser redefinido para as configurações de fábrica.

A redefinição para as configurações de fábrica apagará todos os dados do usuário.
