Montaż sprzętu na wózku X3T4 (opcjonalnie)
Wózek X3T4 to opcjonalny 4-kołowy wózek ze stojakiem na butle z gazem do urządzenia X3 FastMig.
Oprócz niniejszej instrukcji należy również zapoznać się z instrukcją instalacji dostarczoną wraz z wózkiem.
Wymagane narzędzia:
|

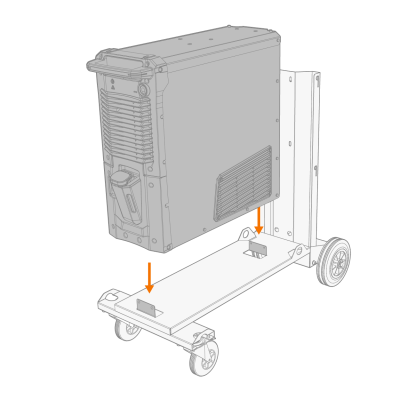

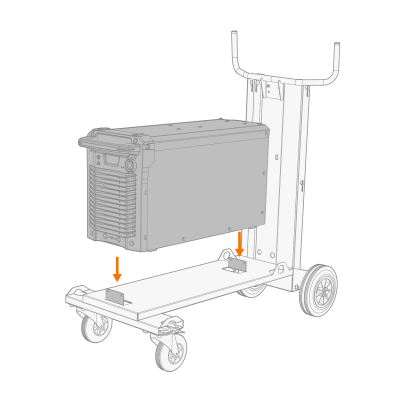

| 1. | Zamontować źródło prądu na wózku. |
| 2. | Przymocuj źródło prądu do wózka. |

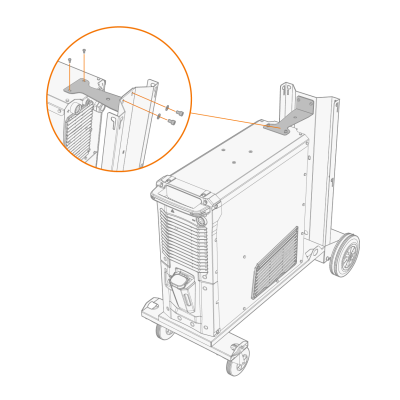

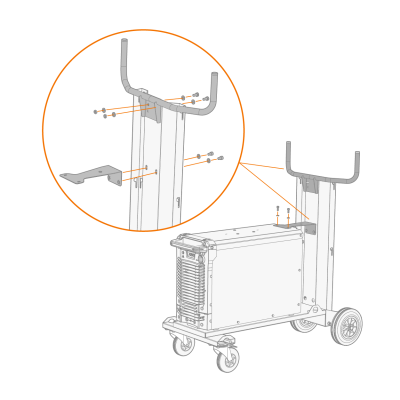

>> Za pomocą uchwytu mocującego dostarczonego z wózkiem:
|
Należy również zwrócić uwagę na montaż uchwytu / uchwytu kabla wraz z uchwytem mocującym w przypadku stosowania źródła prądu chłodzonego cieczą: Montaż kabli (X3 WF HD300) lub Montaż kabli (X3 WF HD200). |

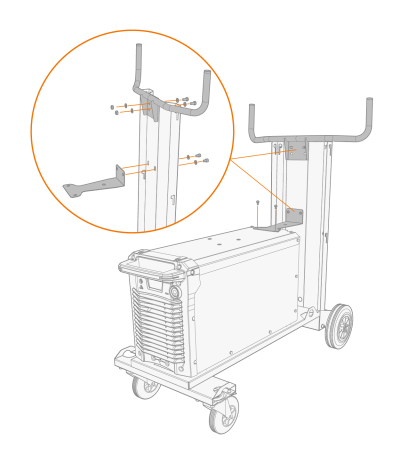

Źródło prądu X3, modele o standardowej wysokości:

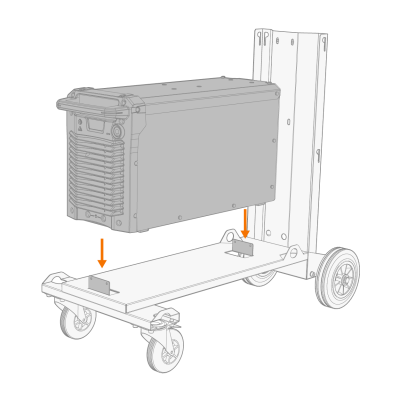

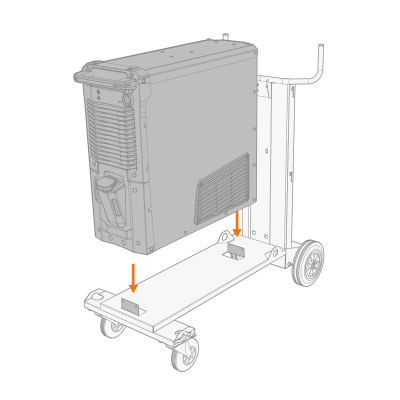

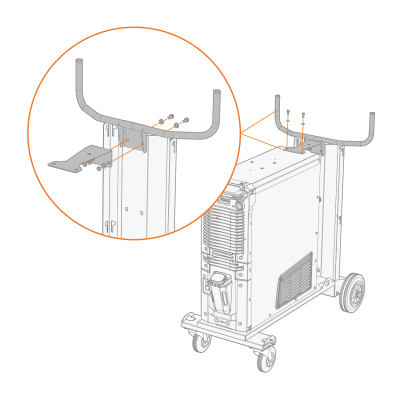

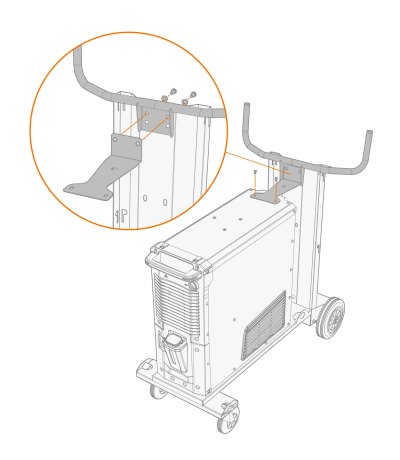

Źródło prądu X3, wyższe modele wielonapięciowe:

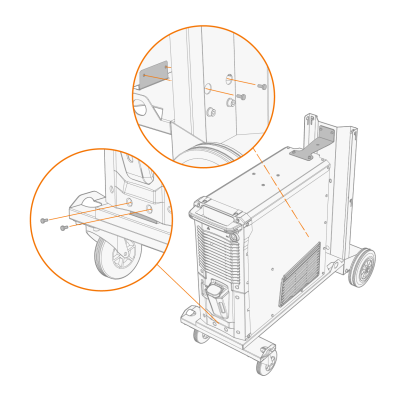

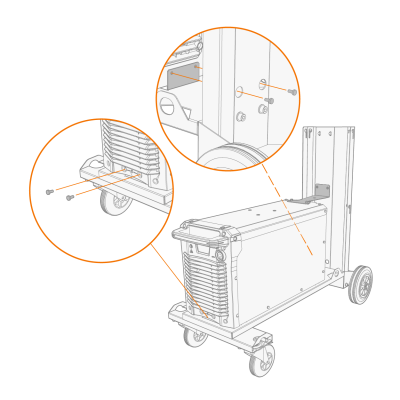

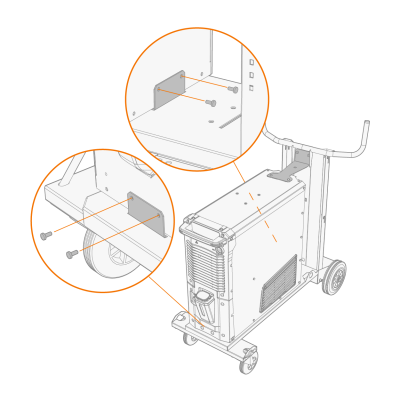

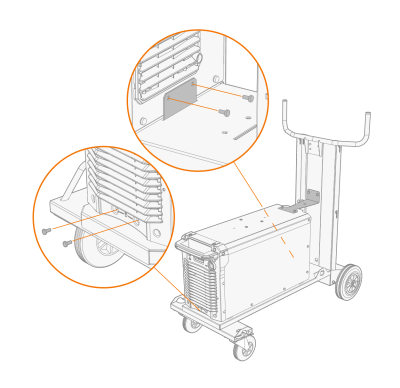

>> Oraz za pomocą dwóch śrub z przodu i dwóch śrub z tyłu (użyj śrub dostarczonych z uchwytem zabezpieczającym):
|
|
Podajnik drutu X3 HD200 można zamontować na górze źródła prądu za pomocą stałej płyty montażowej podajnika drutu i prowadnic ochronnych. |
|
|
Podajnik drutu X3 HD300 można zamontować na górze źródła prądu za pomocą okrągłej płyty montażowej podajnika drutu (umożliwiającej obrót). |
| 3. | Zainstaluj płytę montażową podajnika drutu na źródle prądu. |
>> X3 WF HD200: Więcej informacji: Instalacja podajnika drutu z płytą stałą (X3 WF HD200).
>> X3 WF HD300: Więcej informacji: Instalacja podajnika drutu z płytą montażową (X3 WF HD300).

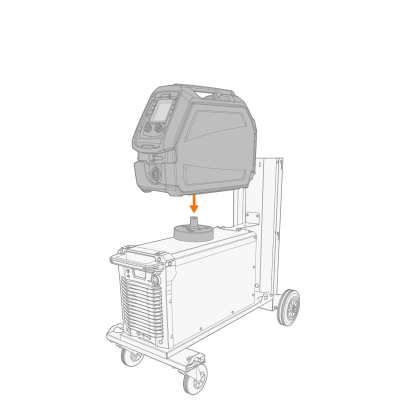

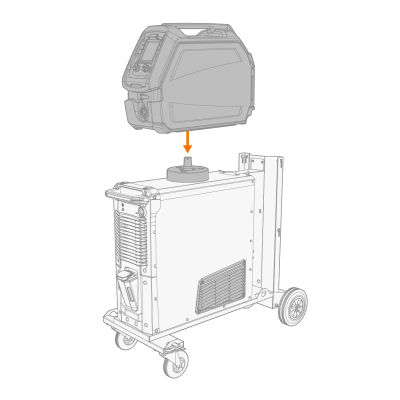

| 4. | Unieść podajnik drutu na źródło prądu, na płycie montażowej. |
>> X3 WF HD200: Więcej informacji: Instalacja podajnika drutu z płytą stałą (X3 WF HD200).
>> X3 WF HD300: Więcej informacji: Instalacja podajnika drutu z płytą montażową (X3 WF HD300).

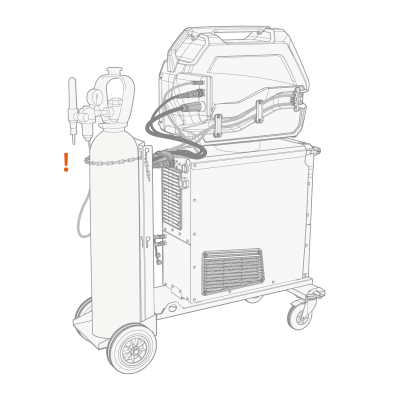

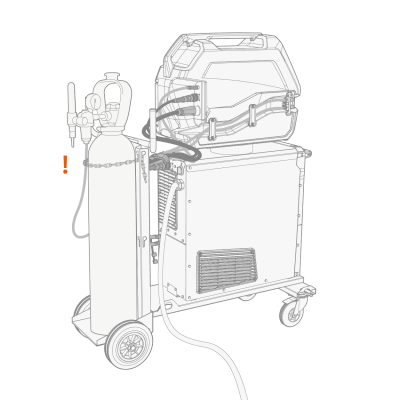

| 5. | Umieść butlę z gazem na tylnym stojaku i zabezpiecz ją łańcuchem dostarczonym wraz z wózkiem. |
Informacje na temat podnoszenia: Sprzęt do podnoszenia.
