Instalacja podajnika drutu z płytą montażową (X3 WF HD300)

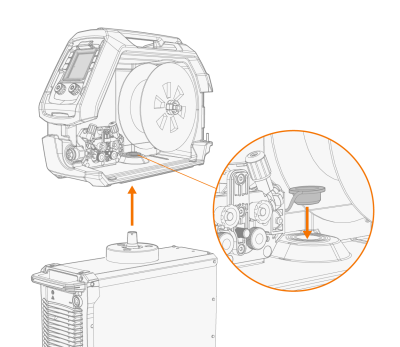

W tej sekcji opisano instalację podajnika drutu X3 WF HD300 na źródle prądu za pomocą płyty montażowej. Płyta montażowa umożliwia obracanie podajnika drutu.

Podajnik drutu X3 HD300 można zamontować na górze źródła prądu za pomocą płyty montażowej podajnika drutu. Ta metoda nie ma zastosowania w przypadku podajnika drutu X3 HD200.

Wymagane narzędzia:

1.

Zainstaluj płytę montażową podajnika drutu na źródle prądu. Upewnij się, że linie pozycjonujące na płycie montażowej i na źródle prądu są wyrównane.

2.

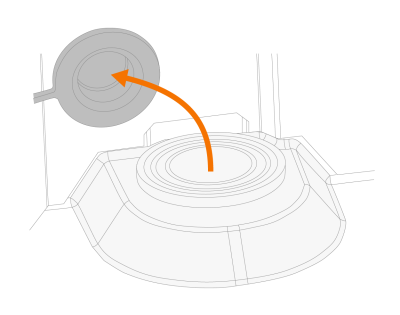

Wewnątrz podajnika drutu zdejmij zatyczkę pokrywy otworu i umieść ją w uchwycie z boku.

3.

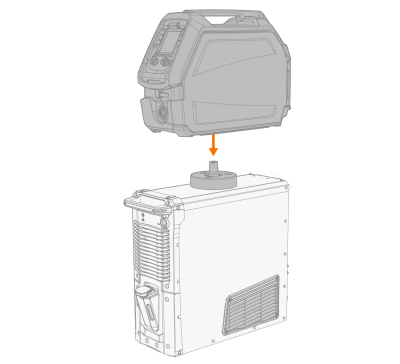

Unieść podajnik drutu na źródło prądu, na płycie montażowej. Upewnij się, że złącze montażowe jest prawidłowo wyrównane, a wałek całkowicie przechodzi przez otwór w podajniku drutu.

Podajnik drutu musi być przymocowany do wału płyty montażowej, aby zapewnić bezpieczną pracę.

4.

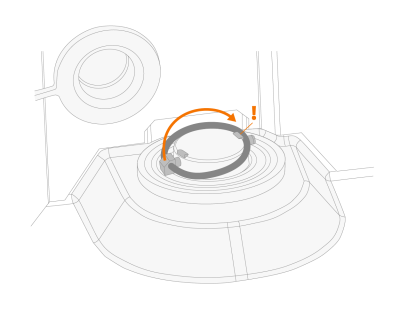

Otwórz obudowę podajnika drutu i zainstaluj zawleczkę przez otwory w wałku płyty montażowej.

Gdy podajnik drutu jest zdejmowany z płyty montażowej i używany w innym miejscu, zaślepka otworu musi zostać włożona z powrotem na miejsce.
