Montaż kabli (X3 WF HD300)

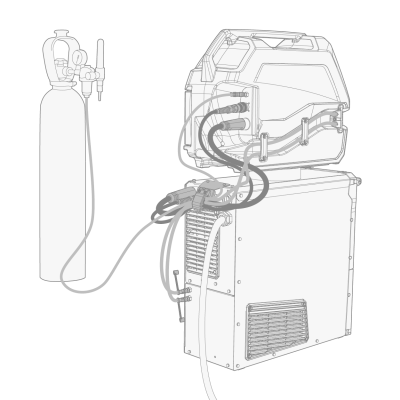

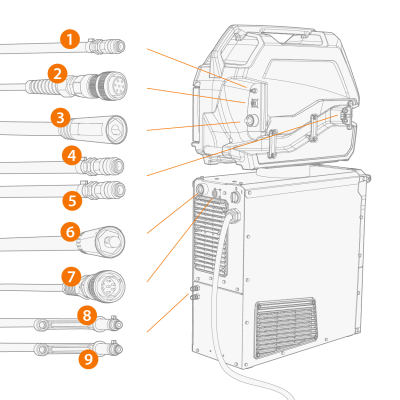

Podłącz kable pośrednie najpierw do podajnika drutu, a następnie do źródła prądu. Opisy złączy znajdują się w X3 Wire Feeder HD300.

Wymagane narzędzia:

Kable należy poprowadzić tak starannie, jak to możliwe.

1.

Podłącz kabel spawania (3) do podajnika drutu. Wsuń kabel jak najdalej się da, a następnie obróć złącze zgodnie z kierunkiem ruchu wskazówek zegara, aby je przymocować.

Jak najmocniej dokręć ręką kabel spawania. Poluzowanie się kabla spawania może spowodować przegrzanie się złącza.

2.

Wsuń wąż gazu osłonowego (1) do złącza węża gazu osłonowego, aż się zablokuje.

3.

Podłącz kabel sterowania (2) do złącza. Obróć kołnierz w kierunku ruchu wskazówek zegara, aby go zablokować.

4.

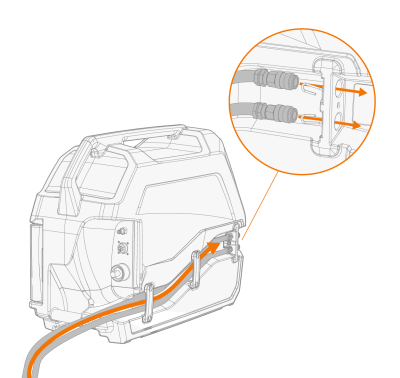

Jeśli posiadasz opcjonalny układ chłodzenia, umieść węże chłodzenia cieczą (4, 5) we wgłębieniu po stronie podajnika drutu, a złącza w otworach.

5.

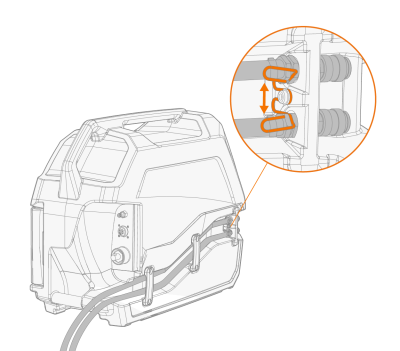

Ściśnij sprężynę mocującą, aby zabezpieczyć złącza węży na miejscu. Po puszczeniu zatrzasku powinien on zablokować się w rowkach złącza węży.

6.

Zabezpiecz elementy mocujące przewód.

7.

Podłącz kabel prądu spawania (6) do złącza plus (+) źródła prądu.

8.

Podłącz kabel sterowania (7) do źródła prądu.

9.

Podłącz wąż gazu osłonowego do butli z gazem.

10.

Jeśli posiadasz opcjonalny układ chłodzenia, podłącz węże płynu chłodzącego (8, 9) do układu chłodzenia. Węże są oznaczone kolorami.

11.

W razie potrzeby zabezpiecz kable za pomocą dołączonych zacisków kablowych, w zależności od instalacji sprzętu. Zaciski kablowe pomagają w prowadzeniu kabli i działają jako odciążenie.

Kable pośrednie o długości 1,5 metra są dostarczane z jednym zaciskiem kablowym zamocowanym na końcu źródła prądu. Kable pośrednie o długości 5 metrów i dłuższe mają przymocowane dwa zaciski kablowe, jeden na końcu źródła prądu i jeden na końcu podajnika drutu.

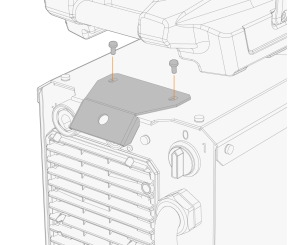

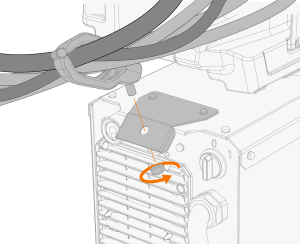

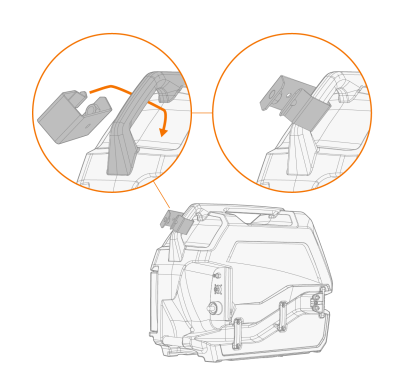

>>  Jeśli podajnik drutu jest zainstalowany na górze źródła prądu, dołączony zacisk kablowy można przymocować do opcjonalnego wspornika na źródle prądu (za pomocą dostarczonej nakrętki):

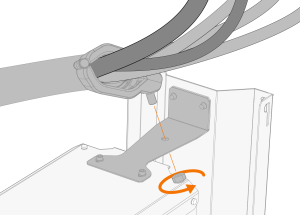

>>  W przypadku opcjonalnego wózka zamocować dołączony zacisk kabla do wspornika wózka (za pomocą dostarczonej nakrętki):

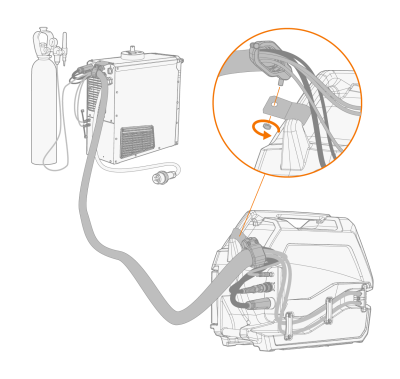

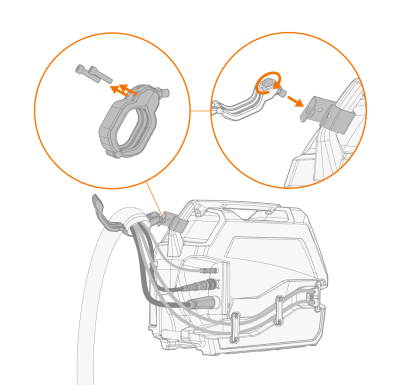

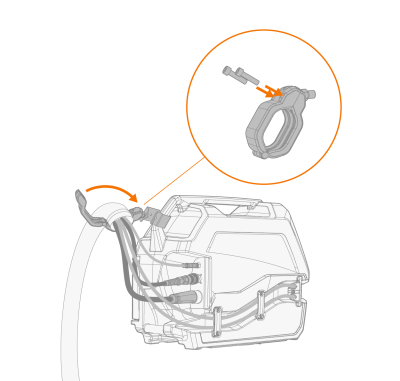

>>  Kable o długości 5 metrów i dłuższe: Aby zabezpieczyć koniec kabla pośredniego podajnika drutu, umieść dodatkowy wspornik wokół tylnego uchwytu podajnika drutu i przymocuj do niego zacisk kabla (za pomocą dostarczonej nakrętki).

Informacje na temat podłączania kabla masy i uchwytu spawalniczego MIG do systemu znajdują się w Podłączanie uchwytu spawalniczego i kabla masy.

W większości instalacji spawania techniką MIG/MAG i dla większości drutów spawalniczych kabel prądu spawania modułu podawania drutu jest podłączony do zacisku dodatniego w źródle prądu. Polaryzację można wybrać poprzez podłączenie kabla prądu spawania i kabla masowego odpowiednio do złączy dodatnich lub ujemnych w źródle prądu. W tym celu opcjonalnie dostępne jest dodatkowe przedłużenie kabla pośredniego dla kabla prądu spawania.

Należy upewnić się, że wszystkie kable i przewody są podłączone i właściwe dokręcone.

Podczas spawania kabel pośredni się rozgrzewa. Z kablami spawalniczymi należy obchodzić się ostrożnie zaraz po zakończeniu spawania.
