Podajnik drutu X3
W tej sekcji opisano budowę podajnika drutu X3.
|

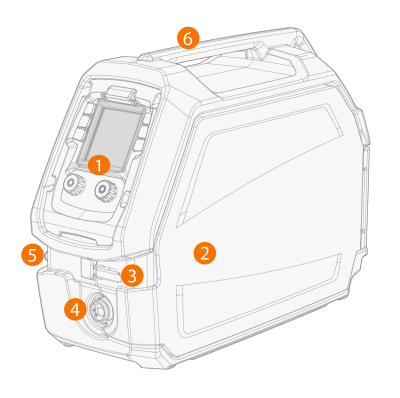

1.
|
Panel sterowania (i odchylana pokrywa wyświetlacza panelu sterowania) |
>> Aby uzyskać więcej informacji na temat panelu sterowania podajnika drutu X3, patrz Panel sterowania X3.
|
Aby ograniczyć ryzyko urazu lub porażenia prądem, przez cały czas spawania drzwi komory powinny być zamknięte. Przez pozostały czas drzwi komory również powinny być zamknięte, aby chronić wnętrze podajnika przed brudem. |
|
3.
|
Zatrzask drzwiczek komory podajnika drutu |
|
4.
|
Eurozłącze kabla spawalniczego |
|

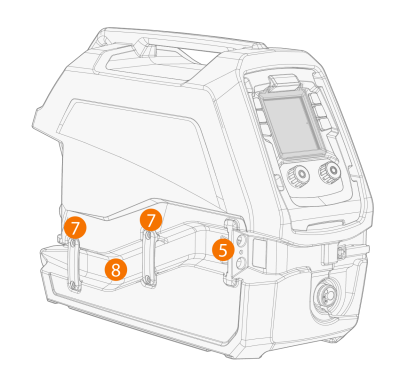

5.
|
Uchwyt złącza wlotu i wylotu płynu chłodzącego |
|
7.
|
Wsporniki przewodu węża płynu chłodzącego |
|
8.
|
Przewód węża chłodzącego. |

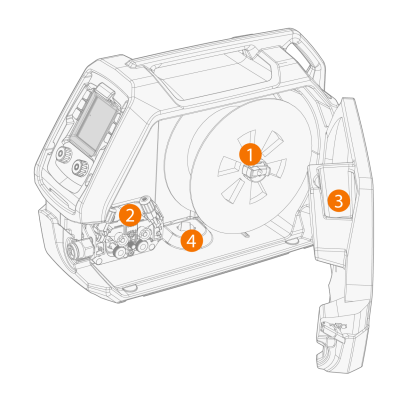

Wnętrze podajnika drutu (komora szpuli)
|
1.
|
Szpula drutu i piasta szpuli drutu |
>> Więcej informacji na temat szpuli drutu: Instalacja i wymiana drutu spawalniczego i szpuli drutu.
|
2.
|
Mechanizm podajnika drutu |
>> Do tymczasowego składowania mniejszych elementów.
|
4.
|
Otwór do podłączenia płyty montażowej |

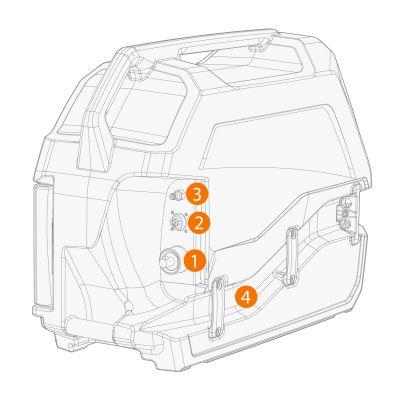

Tył podajnika drutu
|
1.
|
Złącze kabla spawalniczego |
|
2.
|
Złącze kabla sterowania |
|
3.
|
Złącze węża gazu osłonowego |
|
4.
|
Przewód węża chłodzącego. |
Informacje na temat montażu i podłączania kabli: Kable pośrednie X3 i Podłączanie kabli.
